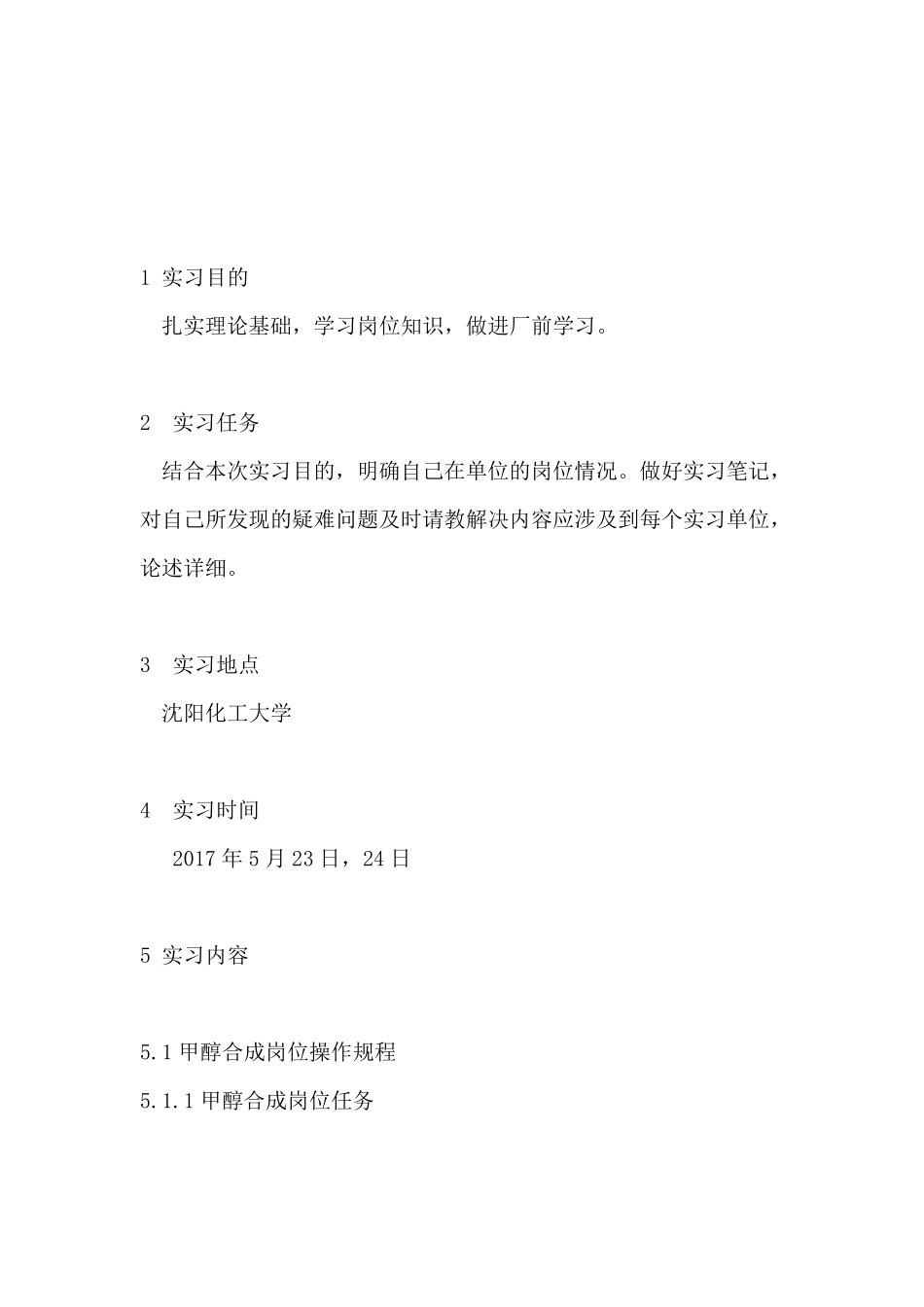

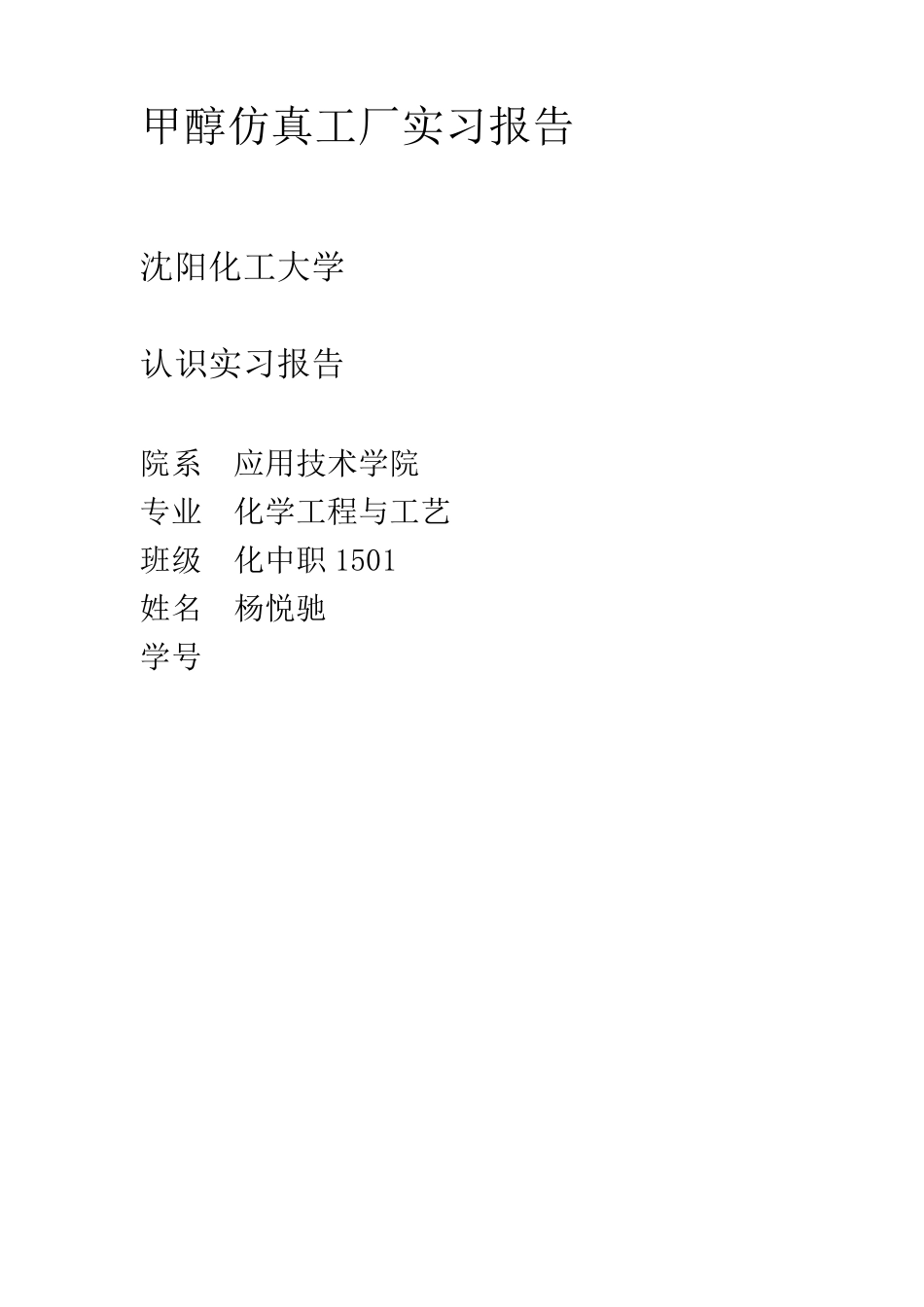

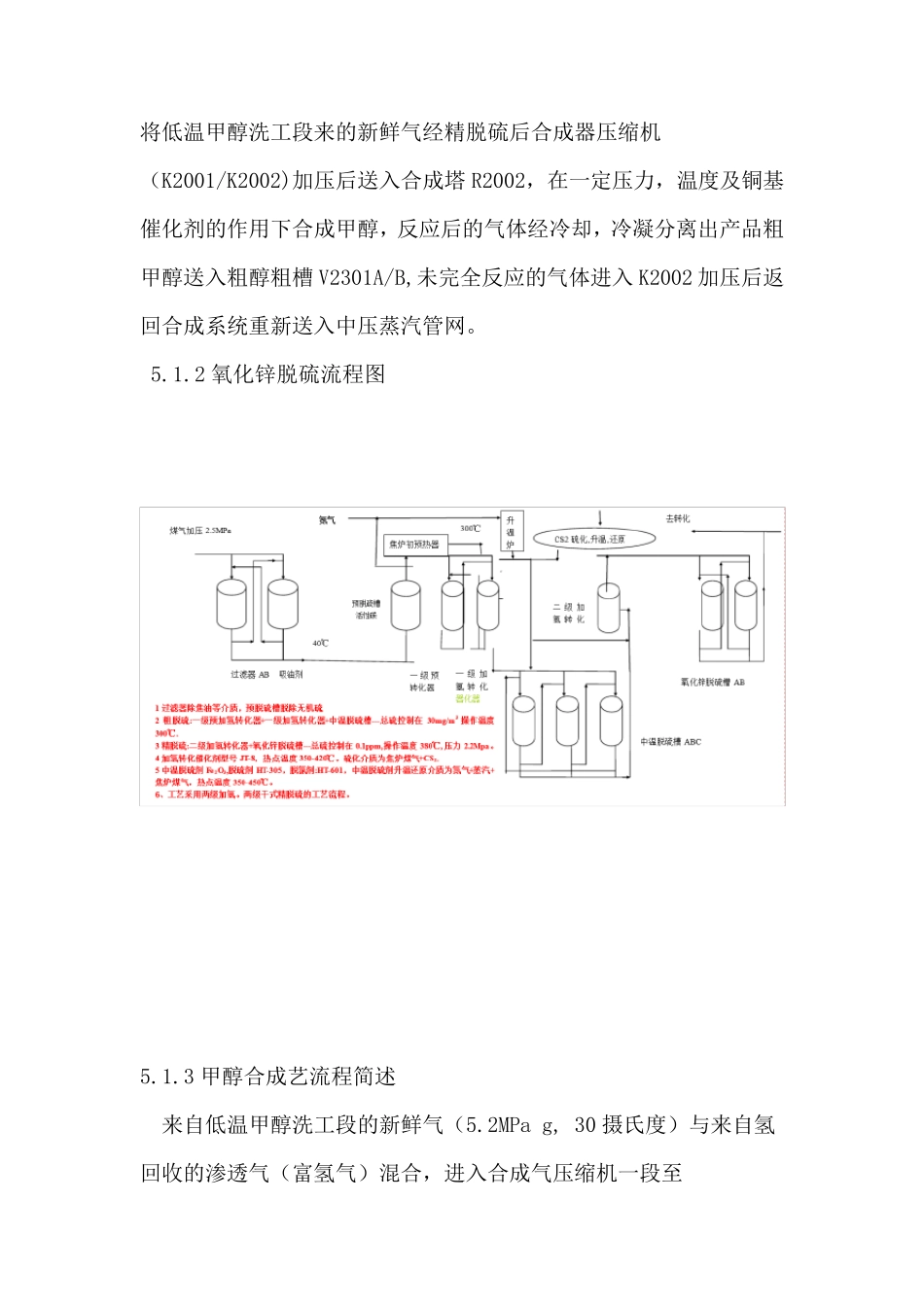

甲醇仿真工厂实习报告 沈阳化工大学 认识实习报告 院系 应用技术学院 专业 化学工程与工艺 班级 化中职 1501 姓名 杨悦驰 学号 ********** 1 实习目的 扎实理论基础，学习岗位知识，做进厂前学习。 2 实习任务 结合本次实习目的，明确自己在单位的岗位情况。做好实习笔记，对自己所发现的疑难问题及时请教解决内容应涉及到每个实习单位，论述详细。 3 实习地点 沈阳化工大学 4 实习时间 2017 年 5 月 23 日，24 日 5 实习内容 5.1 甲醇合成岗位操作规程 5.1.1 甲醇合成岗位任务 将低温甲醇洗工段来的新鲜气经精脱硫后合成器压缩机（K2001/K2002)加压后送入合成塔R2002，在一定压力，温度及铜基催化剂的作用下合成甲醇，反应后的气体经冷却，冷凝分离出产品粗甲醇送入粗醇粗槽V2301A/B,未完全反应的气体进入K2002 加压后返回合成系统重新送入中压蒸汽管网。 5.1.2 氧化锌脱硫流程图 5.1.3 甲醇合成艺流程简述 来自低温甲醇洗工段的新鲜气（5.2MPa g, 30 摄氏度）与来自氢回收的渗透气（富氢气）混合，进入合成气压缩机一段至8.05~9.05MPa,87 摄氏度，随后和喷入的一小部分高压锅炉给水（9.4MPa,133 摄氏度）混合，一起（8,05~9.05MPa，77.7~94.2 摄氏度）进入第一原料气中间换热器E2001，加水是为了保护有机硫化物在下游的脱硫罐R2001 中COS 水解，原料气在第一原料气中间换热器E2001 中被来自甲醇反应器R2002 出口的气体加热，原料气预热后（8.0~9.0MPa,210~230 摄氏度）进入脱硫罐R2001，按照以下反应脱除COS 和H2S。 COS+H2O=CO2+H2S H2S+ZnO=H2O+ZnS 脱硫罐是一个装有ZnO 脱硫剂的简单的固定床反应器，采用托普索HTZ-5 型脱硫剂。 来自循环气压缩机K2002 的循环气（8.0~9.0MPa，47 摄氏度）在第二中间换热器E2002 被预热至 210~230 摄氏度。然后与来自脱硫罐R2001 温度为212 摄氏度的原料气混合，混合后气体（7.95~8.95MPa,47 摄氏度）有顶部进入甲醇反应器R2002，在此，氢气，一氧化碳，二氧化碳按照一下反应式转化为甲醇： CO+2H=CH2OH +Q CO2+3H2=CH3OH+H2O +Q 另外还发生一些非常有限的副反应，形成少量的副产物，这些副产物的沸点有的比甲醇低，有的比甲醇高。 主要的副反应有： 2CO+4H2=CH2OCH3+H2O 2CO+4H2=C2H5OH+H20 CO+3h2=CH4+H2O nCO+2nH2=(CH2)n 烃类+nH2O 合成反应器出口反应气体的温度约为230~259 摄氏度，出塔器分为两部分，分别在第一和...
