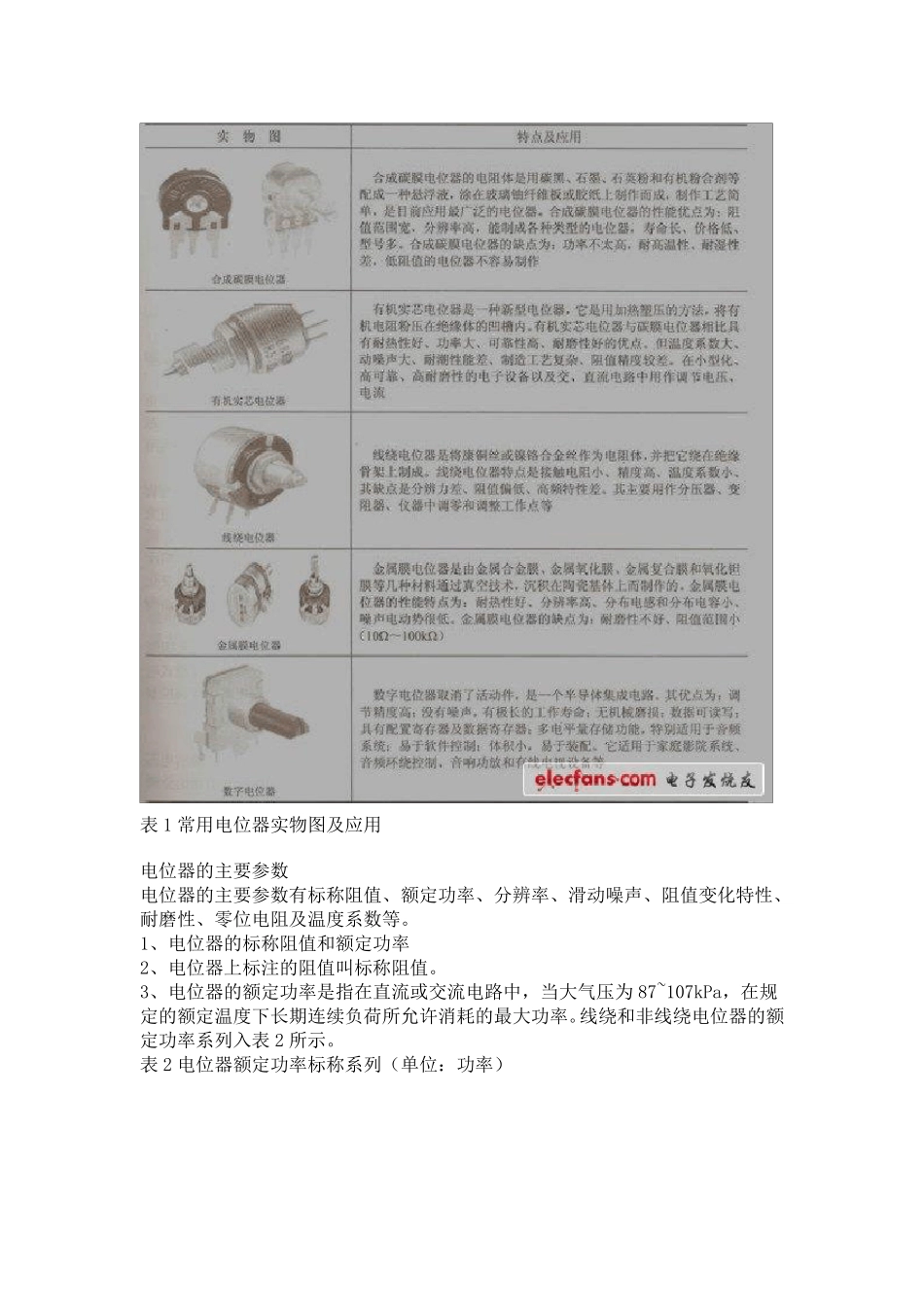

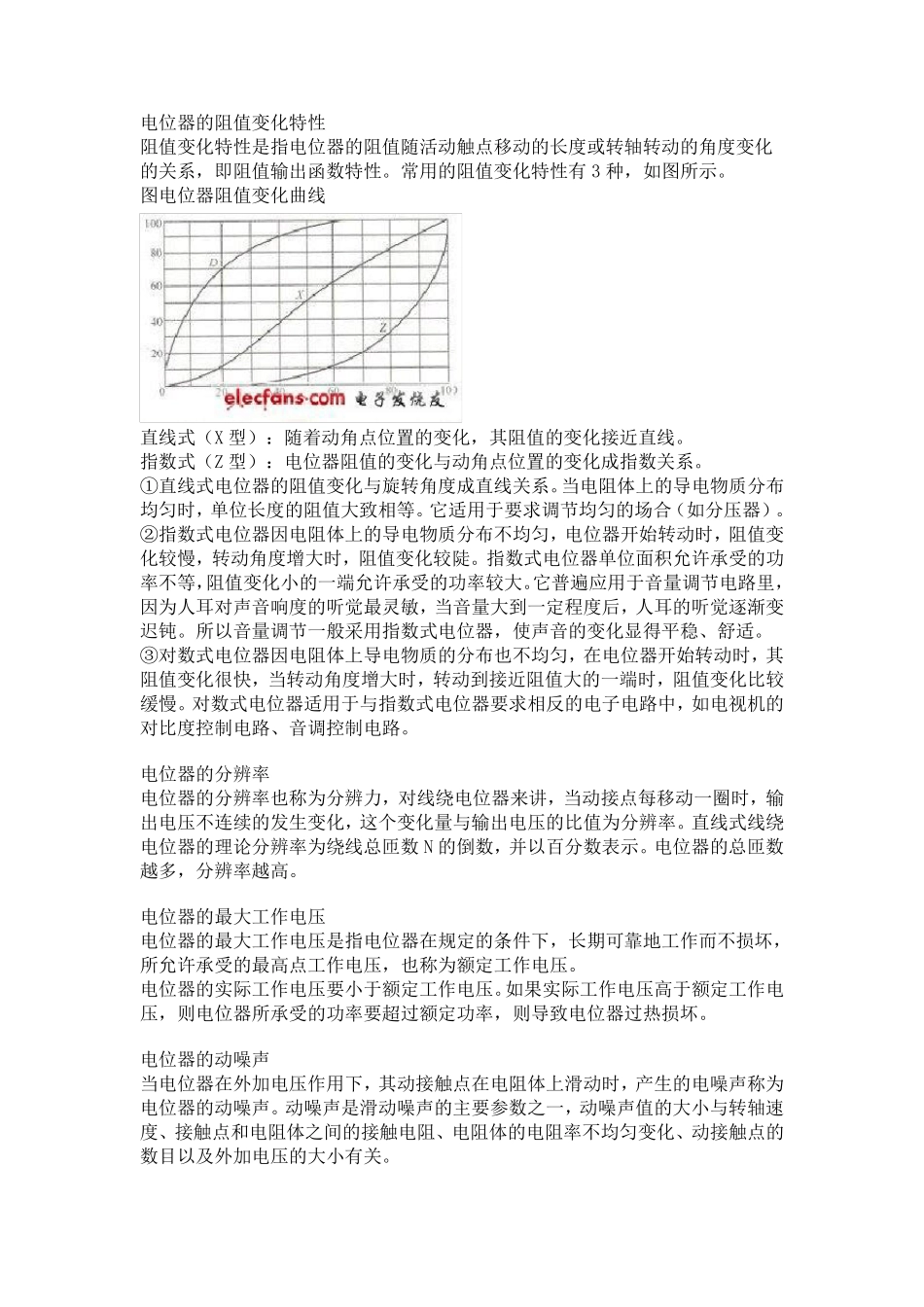

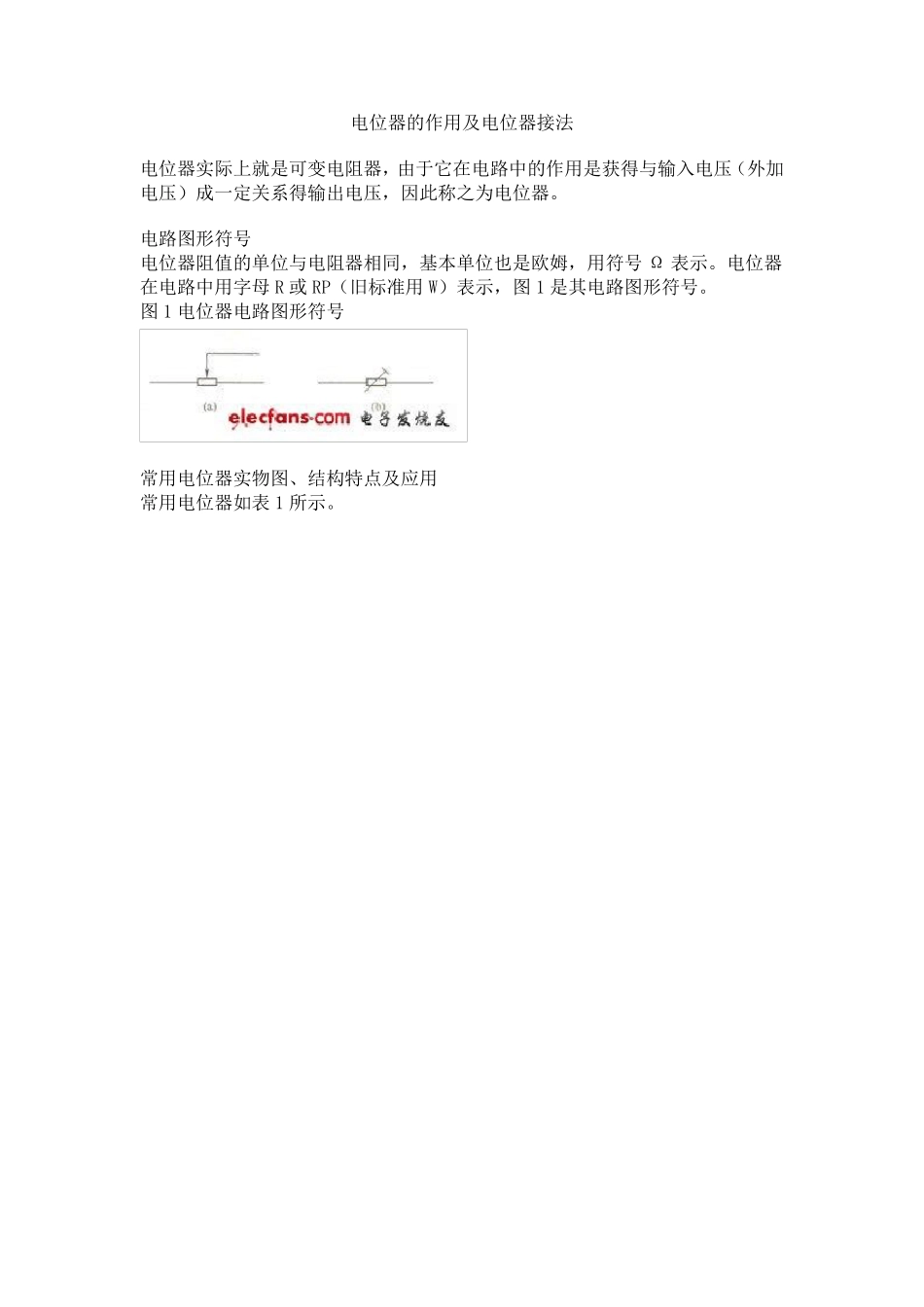

电位器的作用及电位器接法 电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。 电路图形符号 电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω 表示。电位器在电路中用字母 R 或 RP（旧标准用W）表示，图1 是其电路图形符号。 图1 电位器电路图形符号 常用电位器实物图、结构特点及应用 常用电位器如表 1 所示。 表1 常用电位器实物图及应用 电位器的主要参数 电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。 1、电位器的标称阻值和额定功率 2、电位器上标注的阻值叫标称阻值。 3、电位器的额定功率是指在直流或交流电路中，当大气压为 87~107kPa，在规定的额定温度下长期连续负荷所允许消耗的最大功率。线绕和非线绕电位器的额定功率系列入表2 所示。 表2 电位器额定功率标称系列（单位：功率） 电位器的阻值变化特性 阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系，即阻值输出函数特性。常用的阻值变化特性有3 种，如图所示。 图电位器阻值变化曲线 直线式（X 型）：随着动角点位置的变化，其阻值的变化接近直线。 指数式（Z 型）：电位器阻值的变化与动角点位置的变化成指数关系。 ①直线式电位器的阻值变化与旋转角度成直线关系。当电阻体上的导电物质分布均匀时，单位长度的阻值大致相等。它适用于要求调节均匀的场合（如分压器）。 ②指数式电位器因电阻体上的导电物质分布不均匀，电位器开始转动时，阻值变化较慢，转动角度增大时，阻值变化较陡。指数式电位器单位面积允许承受的功率不等，阻值变化小的一端允许承受的功率较大。它普遍应用于音量调节电路里，因为人耳对声音响度的听觉最灵敏，当音量大到一定程度后，人耳的听觉逐渐变迟钝。所以音量调节一般采用指数式电位器，使声音的变化显得平稳、舒适。 ③对数式电位器因电阻体上导电物质的分布也不均匀，在电位器开始转动时，其阻值变化很快，当转动角度增大时，转动到接近阻值大的一端时，阻值变化比较缓慢。对数式电位器适用于与指数式电位器要求相反的电子电路中，如电视机的对比度控制电路、音调控制电路。 电位器的分辨率 电位器的分辨率也称为分辨力，对线绕电位器来讲，当动接点每 移动一圈 时，输出电压不连 续 的发 生 变化，这 个 变化量与输出电压...
