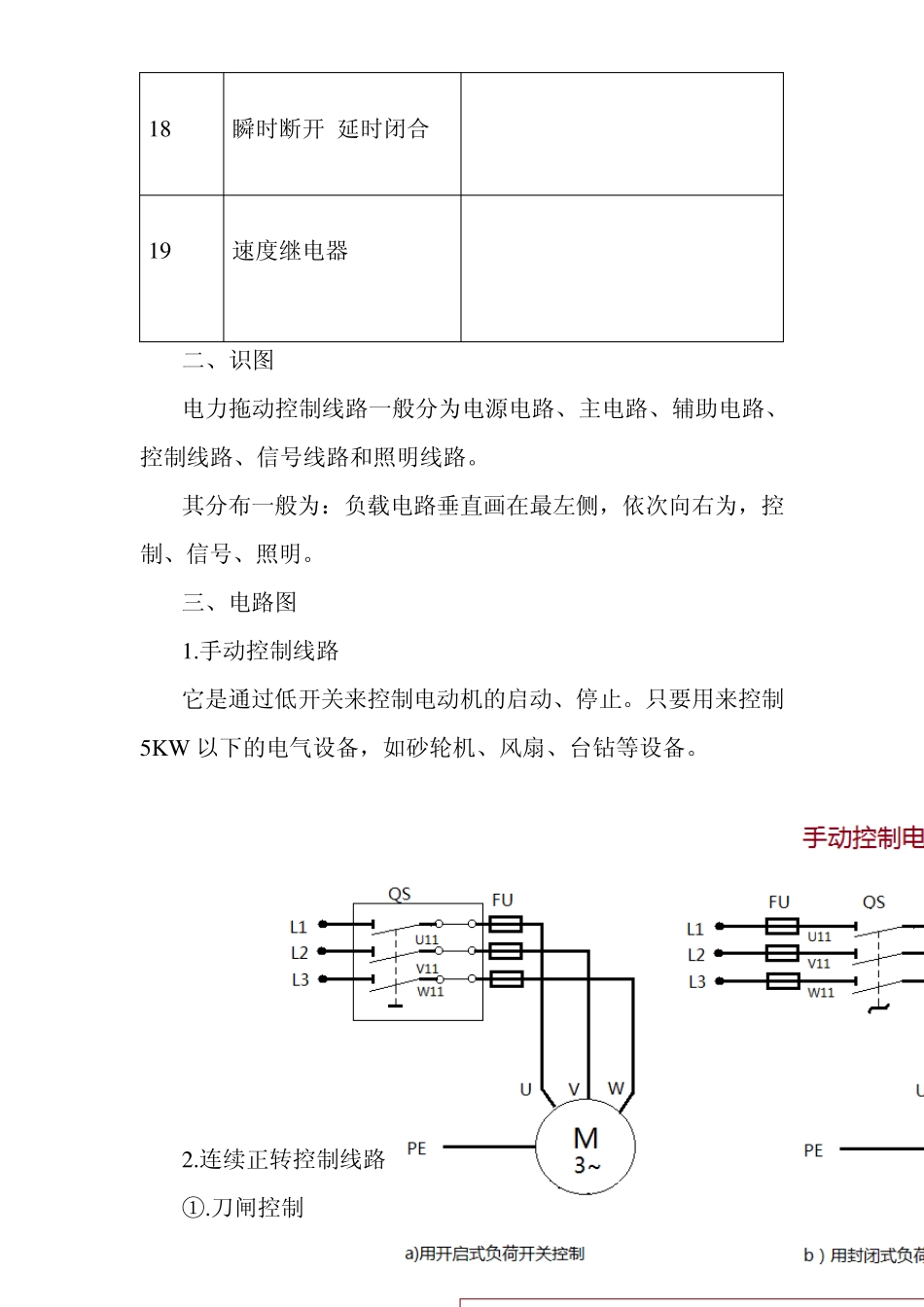

电力拖动控制线路 一、常用符号 序号 名 称 符 号 1 电机 2 刀开关 3 熔断器 4 接触器主触头 6 接触器辅助触头常闭 7 接触器线圈 8 热继电器 9 热继电器常闭 1 0 常开按钮(作启动用) 1 1 常闭按钮(作停止用) 1 2 复合按钮 1 3 中间继电器 1 4 时间继电器 1 5 延时闭合 瞬时断开 1 6 瞬时闭合 延时断开 1 7 延时断开 瞬时闭合 18 瞬时断开 延时闭合 19 速度继电器 二、识图 电力拖动控制线路一般分为电源电路、主电路、辅助电路、控制线路、信号线路和照明线路。 其分布一般为:负载电路垂直画在最左侧,依次向右为,控制、信号、照明。 三、电路图 1.手动控制线路 它是通过低开关来控制电动机的启动、停止。只要用来控制5KW 以下的电气设备,如砂轮机、风扇、台钻等设备。 2.连续正转控制线路 ①.刀闸控制 ②.正转连续启动 3 .点动启动、点动加正转连续启动 ①.点动正转控制线路 ②.点动加连续控制线路 4 .正反转控制线路 ①.倒顺开关正反转控制线路 ②.接触器联锁正反转控制线路 ③.按钮联锁的正反转控制线路 ④.双重联锁的正反转控制线路 5 .多地控制线路 要点:所有的停止按钮串联,所有的启动按钮并联。 6.多台电机顺序启动 按照M1启动—M2启动—M2停止—M1停止的顺序启动和停止。 7.降压启动控制线路 ①.定子绕组串接电阻降压启动 ②.时间继电器自动控制Y-△降压启动线路
