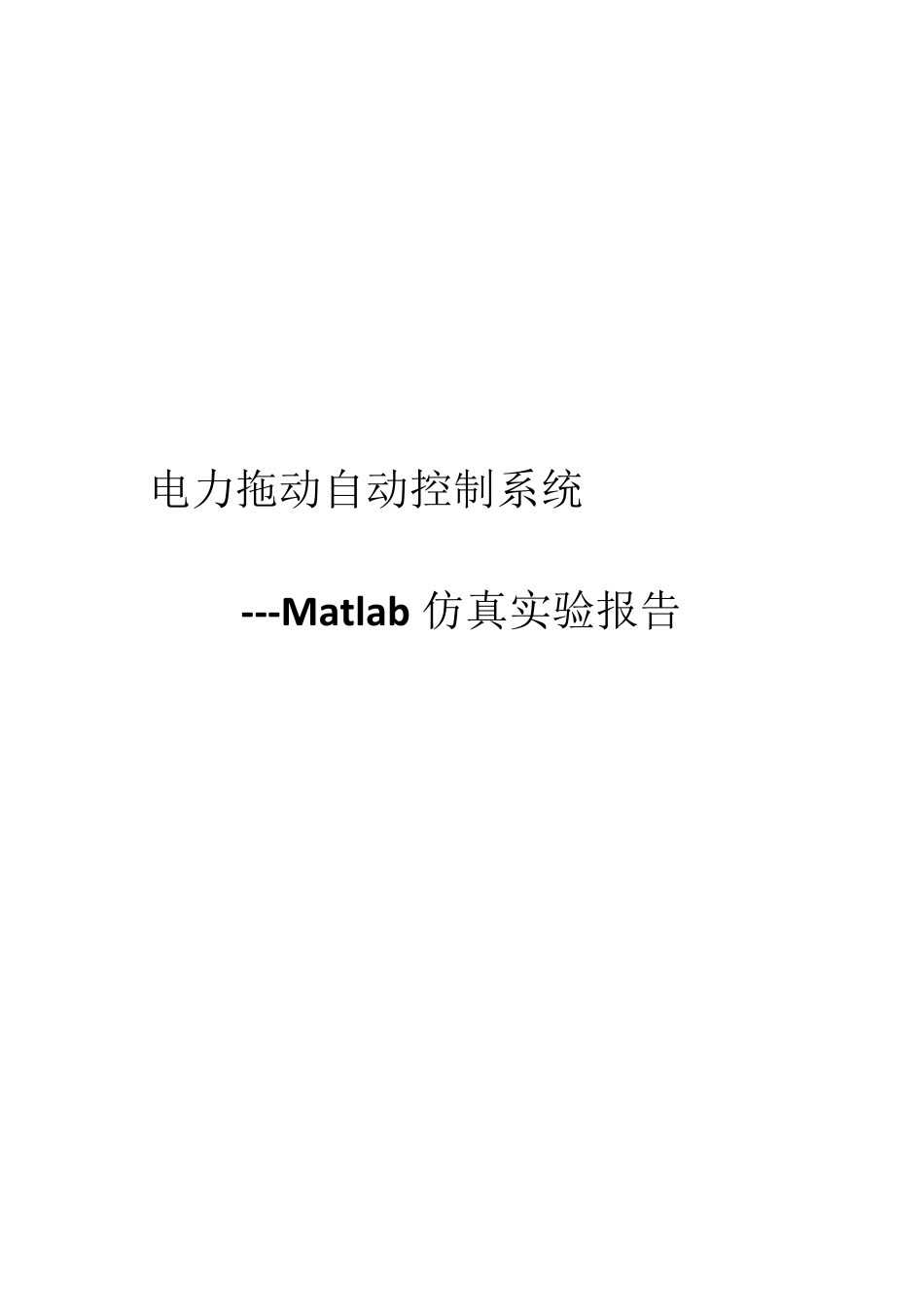

电力拖动自动控制系统Matlab仿真实验报告

电力拖动自动控制系统 ---Matlab 仿真实验报告 实验一 二极管单相整流电路 一．【实验目的】 1．通过对二极管单相整流电路的仿真，掌握由电路原理图转换成仿真电路的基本知识； 2．通过实验进一步加深理解二极管单向导通的特性。 图1-1 二极管单相整流电路仿真模型图 二． 【实验步骤和内容】 1. 仿真模型的建立 ① 打开模型编辑窗口； ② 复制相关模块； ③ 修改模块参数； ④ 模块连接； 2. 仿真模型的运行 ① 仿真过程的启动； ② 仿真参数的设置； 3. 观察整流输出电压、电流波形并作比较，如图1-2、1-3、1-4 所示。 三． 【实验总结】 由于负载为纯阻性，故输出电压与电流同相位，即波形相同，但幅值不等，如图1 -4 所示。 图1 -2 整流电压输出波形图 图1 -3 整流电流输出波形图 图1 -4 整形电压、电流输出波形图 实验二 三相桥式半控整流电路 一．【实验目的】 1．通过对三相桥式半控整流电路的仿真，掌握由电路原理图转换成仿真电路的基本知识； 2．研究三相桥式半控整流电路整流的工作原理和全过程。 二． 【实验步骤和内容】 1. 仿真模型的建立：打开模型编辑窗口，复制相关模块，修改模块参数，模块连接。 2. 仿真模型的运行；仿真过程的启动，仿真参数的设置。 相应的参数设置： （1）交流电压源参数U=100 V，f=25 Hz，三相电源相位依次延迟120°。 （2）晶闸管参数 Rn=0.001 Ω，Lon=0.000 1 H，Vf=0 V，Rs=50 Ω，Cs=250e-6 F。 （3）负载参数R=10 Ω，L=0 H，C=inf。 （4）脉冲发生器的振幅为 5 V， 周期为 0.04 s （ 即频率为 25 Hz）， 脉冲宽度为 2。 图2-1 三相桥式半控整流电路仿真模型图 当α=0°时， 设为 0.003 3s，0.016 6s，0.029 9 s。 图 2 -2 α=0°整流输出电压等波形图 当α=60°时，触发信号初相位依次设为0.01s，0.0233s，0.0366s。 图2-3 α=60°整流输出电压等波形图 三 .【实验总结】 三相可控整流电路中，最基本的是三相半波可控整流电路，应用最为广泛的是三相桥式全控整流电路、双反星形可控整流电路以及十二脉波可控整流电路等，均可在三相半波的基础上进行分析。在电阻负载时，当α ≤ 30°，负载电流连续（其α = 0°，Ud最大）；当α ≥ 30°，负载电流断续，电阻负载时α角的移相范围为0~150°，阻感负载时α角的移相范围为0~90°。 实验三 三相桥式全控整流电路 一．【实验目的】 1....
