电力拖动自动控制系统思考题答案解析

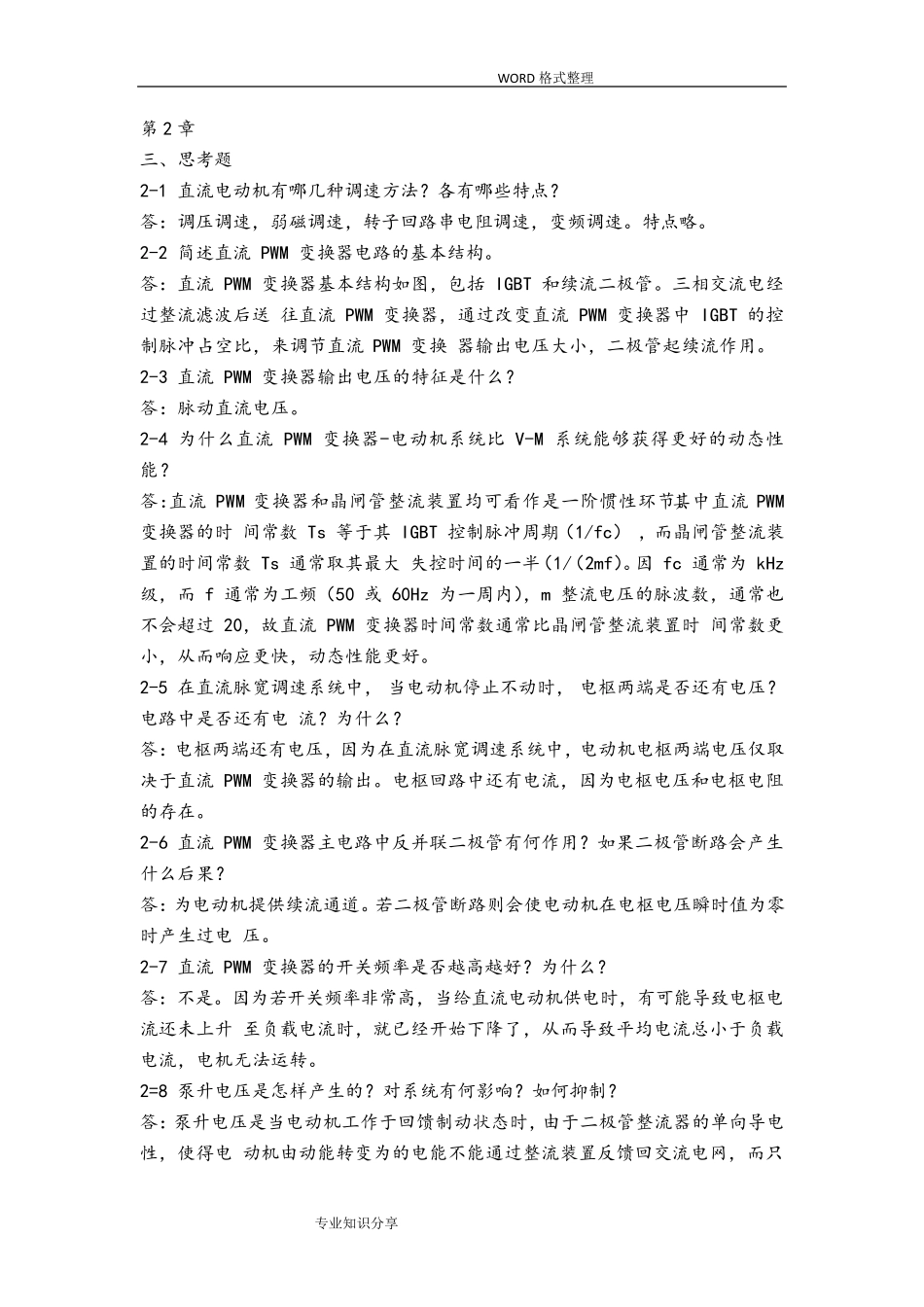

W ORD 格式整理 专业知识分享 第2 章 三、思考题 2-1 直流电动机有哪几种调速方法？各有哪些特点？ 答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。特点略。 2-2 简述直流 PWM 变换器电路的基本结构。 答：直流 PWM 变换器基本结构如图，包括 IGBT 和续流二极管。三相交流电经过整流滤波后送 往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换 器输出电压大小，二极管起续流作用。 2-3 直流 PWM 变换器输出电压的特征是什么？ 答：脉动直流电压。 2-4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能？ 答：直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。其中直流 PWM 变换器的时 间常数 Ts 等于其 IGBT 控制脉冲周期（1/fc） ，而晶闸管整流装置的时间常数 Ts 通常取其最大 失控时间的一半（1/（2mf）。因 fc 通常为 kHz 级，而 f 通常为工频（50 或 60Hz 为一周内），m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时 间常数更小，从而响应更快，动态性能更好。 2-5 在直流脉宽调速系统中， 当电动机停止不动时， 电枢两端是否还有电压？电路中是否还有电 流？为什么？ 答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。电枢回路中还有电流，因为电枢电压和电枢电阻的存在。 2-6 直流 PWM 变换器主电路中反并联 二极管有何 作用？如果 二极管断 路会产 生什么后果 ？ 答：为电动机提 供 续流通道 。若 二极管断 路则 会使 电动机在电枢电压瞬 时值 为零时产 生 过电 压。 2-7 直流 PWM 变换器的开 关 频率 是否越 高 越 好？为什么？ 答：不是。因为若 开 关 频率 非 常高 ，当给 直流电动机供 电时，有可能导 致 电枢电流还未 上 升 至 负 载 电流时，就 已 经开 始 下 降 了 ，从而导 致 平 均电流总 小于负 载电流，电机无 法运 转。 2=8 泵 升 电压是怎 样 产 生 的？对 系统有何 影 响？如何 抑 制？ 答：泵 升 电压是当电动机工作于回馈 制动状 态时，由 于二极管整流器的单 向 导 电性，使 得电 动机由 动能转变为的电能不能通过整流装置反馈 回交流电网 ，而只 W ORD 格式...
