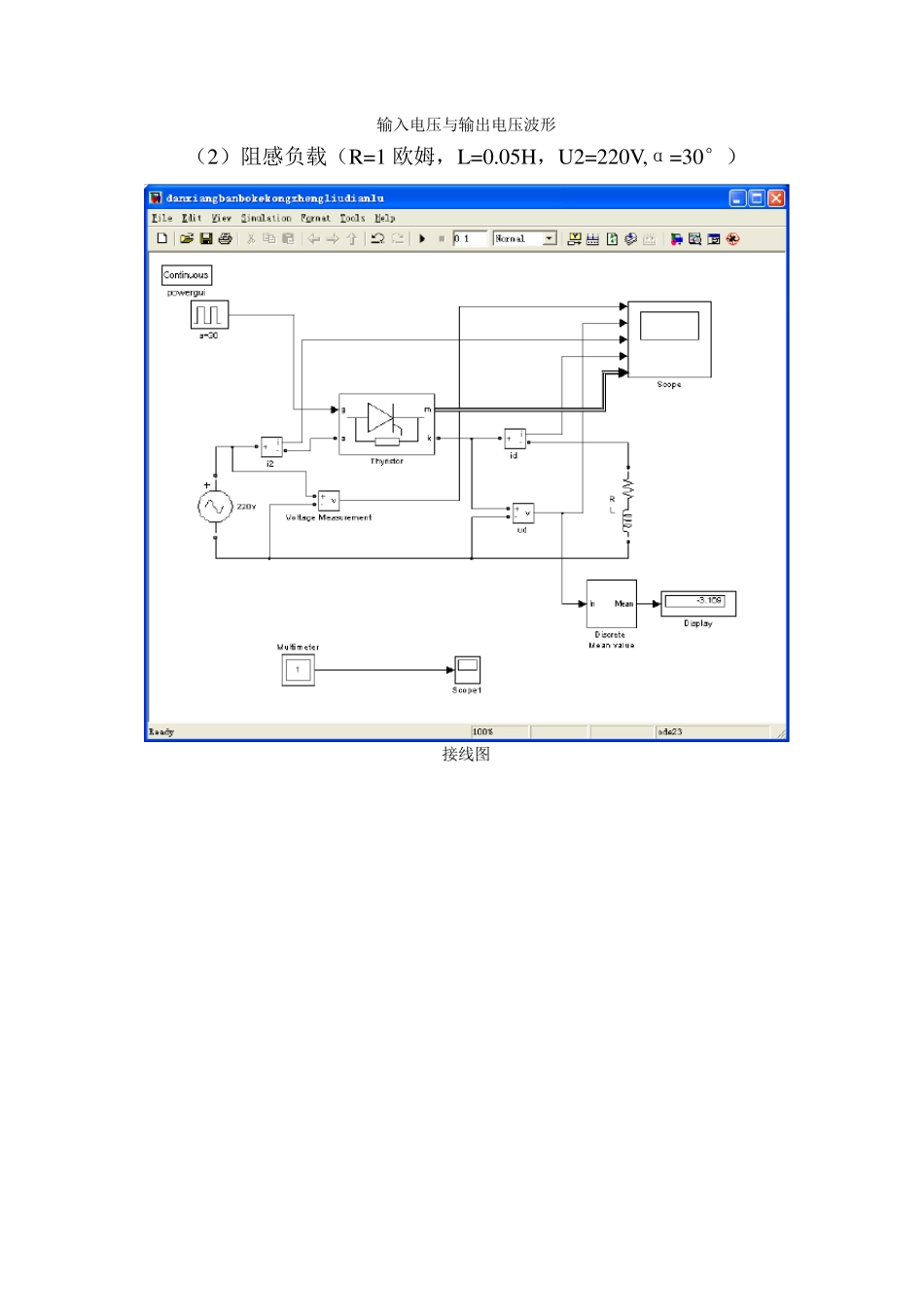

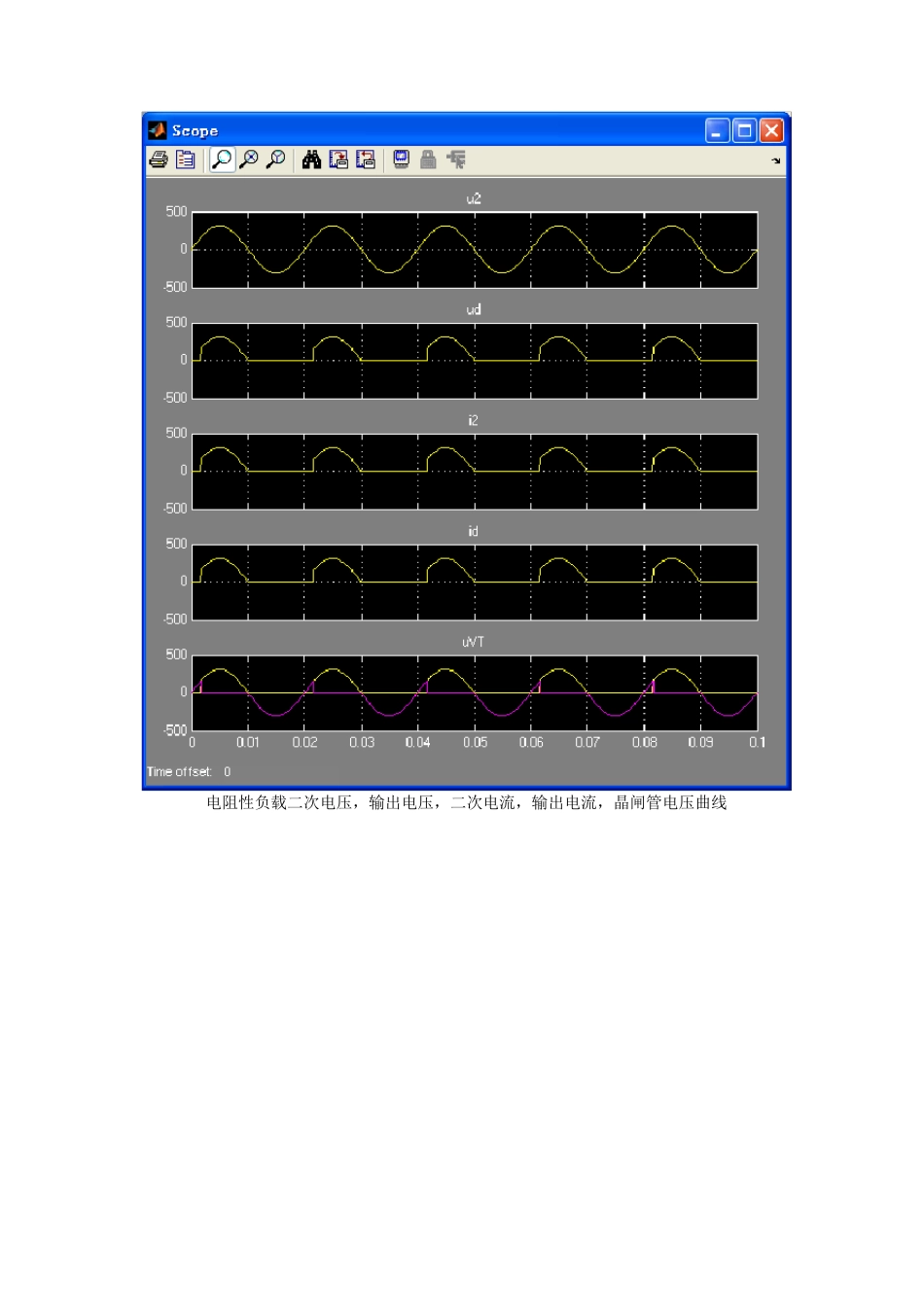

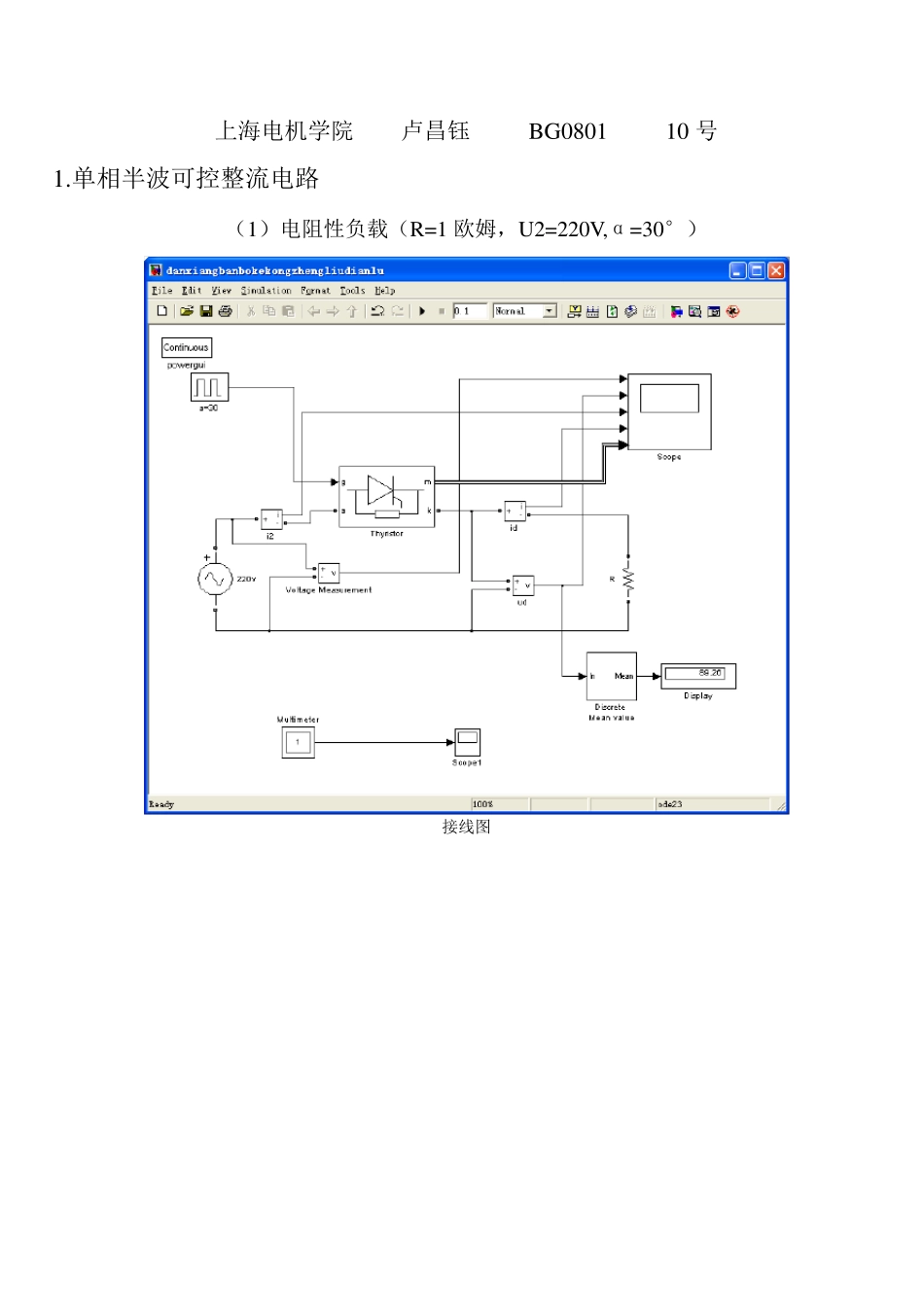

上海电机学院 卢昌钰 BG0801 10 号 1.单相半波可控整流电路 （1）电阻性负载（R=1 欧姆，U2=220V,α=30°） 接线图 电阻性负载二次电压，输出电压，二次电流，输出电流，晶闸管电压曲线 输入电压与输出电压波形 （2）阻感负载（R=1 欧姆，L=0.05H，U2=220V,α=30°） 接线图 阻感负载二次电压，输出电压，二次电流，输出电流，晶闸管电压曲线 输入电压与输出电压波形 （3）阻感负载+续流二极管（R=1 欧姆，L=0.05H，U2=220V,α=30°）有问题 接线图 阻感负载二次电压，输出电压，二次电流，输出电流，晶闸管电压曲线 输入与输出电压波形 2.单相桥式全控整流电路 （1）电阻性负载（R=1 欧姆，U2=220V,α=60°） 电阻性负载电路图搭建 电阻负载输入电压和输出电压对比 电阻负载直流电压和电流波形 电阻负载时晶闸管 T1 的波形 电流i2 的曲线 （2）电感性负载（R=1 欧姆，L=0.05H,α=60°，U2=220V,） 阻感负载电路图搭建 阻感负载电压输入与输出波形 阻感负载输出电流 id 阻感负载输出电压u d 阻感负载交变时的电流 i2 阻感负载交变时的电压u2 阻感负载VT1 的电压波形 （3）电感性负载+续流二极管（R=1 欧姆，L=0.05H,α=60°，U2=220V,） 电感性负载+ 续流二极管接线图 输入和输出电压波形 负载电流 负载电压 二次侧电流 晶闸管两端电压 3.单相桥式半空整流电路 （1）电阻负载（R=1 欧姆，α=60°，U2=220V,） 接线图 二次侧电压，负载电压，二次侧电流，负载电流，晶闸管电压，二极管电压，二极管电流波形图 （2）阻感负载（R=1 欧姆，L=0.05H，α=60°，U2=220V,） 接线图 二次侧电压，负载电压，二次侧电流，负载电流，晶闸管电压，二极管电压，二极管电流波形图 （3）阻感负载+续流二极管（R=1 欧姆，L=0.05H，α=60°，U2=220V,） 接线图 二次侧电压，负载电压，二次侧电流，负载电流，晶闸管VT1 电压，二极管VD4 电压，二极管VD4 电流波形图 4.三相半波可控整流电路 电阻负载接线图（0 °） 三相输入电压 输出电流和电压 晶闸管1 的电流电压输出波形（电阻0 °） 三相输入电压 输出电流和电压 晶闸管1 的电流电压输出波形（电阻3 0 °） 阻感负载接线图（3 0 °） 三相输入电压 输出电流和电压 晶闸管1 的电流电压输出波形（阻感3 0 °） 阻感负载+续流二极管接线图（30°） 三相输入电压 输出电流和电压 晶闸管1 的电流电压输出波形（阻...
