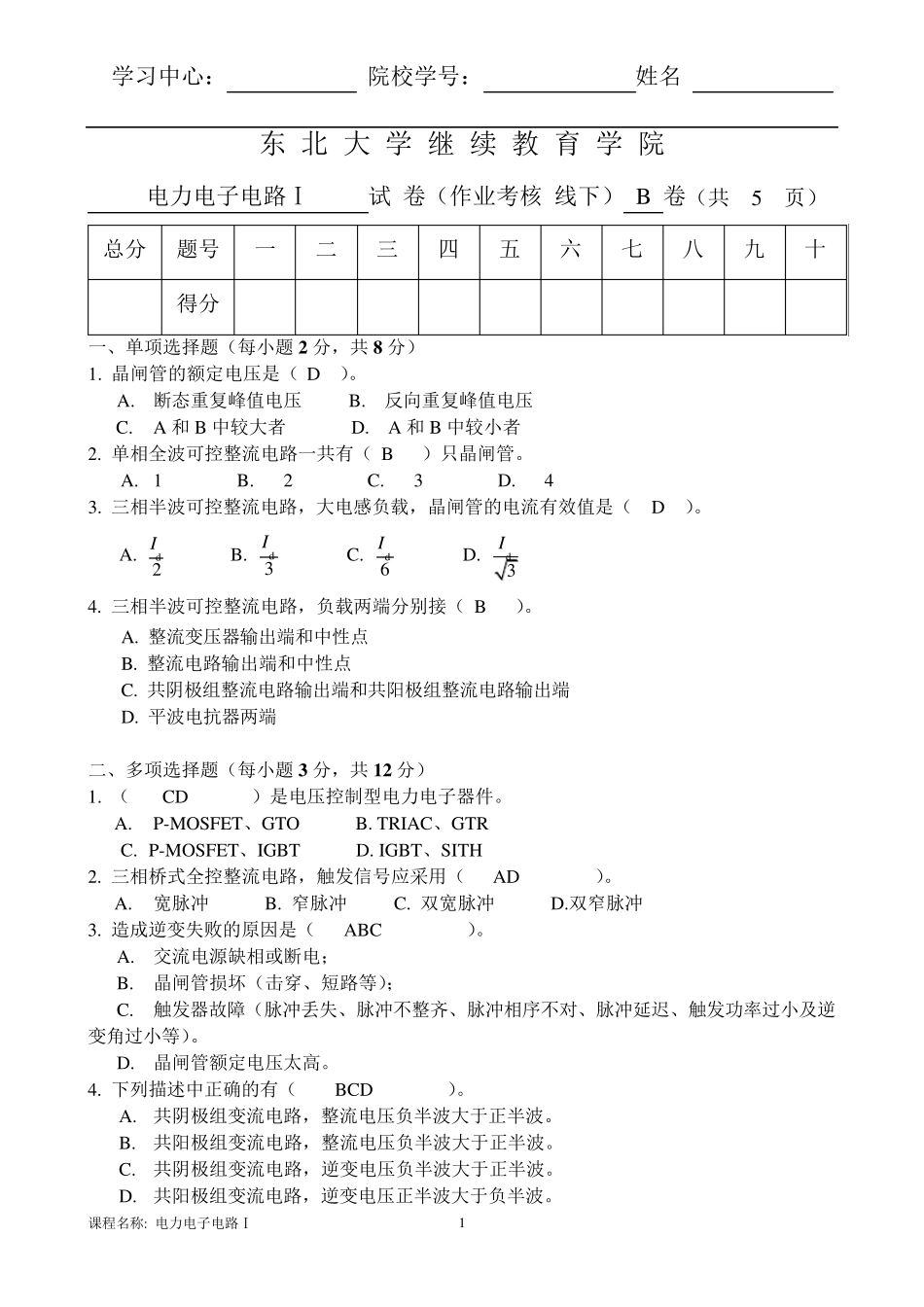

电力电子电路Ⅰ(B)答案

学习中心： 院校学号： 姓名 课程名称: 电力电子电路Ⅰ 1 东 北 大 学 继 续 教 育 学 院 电力电子电路Ⅰ 试 卷（作业考核 线下） B 卷（共 5 页） 总分 题号 一 二 三 四 五 六 七 八 九 十 得分 一、单项选择题（每小题 2 分，共 8 分） 1. 晶闸管的额定电压是（ D ）。 A. 断态重复峰值电压 B. 反向重复峰值电压 C. A 和 B 中较大者 D. A 和 B 中较小者 2. 单相全波可控整流电路一共有（ B ）只晶闸管。 A. 1 B. 2 C. 3 D. 4 3. 三相半波可控整流电路，大电感负载，晶闸管的电流有效值是（ D ）。 A. d2I B. d3I C. d6I D. d3I 4. 三相半波可控整流电路，负载两端分别接（ B ）。 A. 整流变压器输出端和中性点 B. 整流电路输出端和中性点 C. 共阴极组整流电路输出端和共阳极组整流电路输出端 D. 平波电抗器两端 二、多项选择题（每小题 3 分，共 1 2 分） 1. （ CD ）是电压控制型电力电子器件。 A. P-MOSFET、GTO B. TRIAC、GTR C. P-MOSFET、IGBT D. IGBT、SITH 2. 三相桥式全控整流电路，触发信号应采用（ AD ）。 A. 宽脉冲 B. 窄脉冲 C. 双宽脉冲 D.双窄脉冲 3. 造成逆变失败的原因是（ ABC ）。 A. 交流电源缺相或断电； B. 晶闸管损坏（击穿、短路等）； C. 触发器故障（脉冲丢失、脉冲不整齐、脉冲相序不对、脉冲延迟、触发功率过小及逆变角过小等）。 D. 晶闸管额定电压太高。 4. 下列描述中正确的有（ BCD ）。 A. 共阴极组变流电路，整流电压负半波大于正半波。 B. 共阳极组变流电路，整流电压负半波大于正半波。 C. 共阴极组变流电路，逆变电压负半波大于正半波。 D. 共阳极组变流电路，逆变电压正半波大于负半波。 学习中心： 院校学号： 姓名 课程名称: 电力电子电路Ⅰ 2 三、判断题（每小题2 分，共2 0 分） 1. 缓冲电路的基本设计思路是：（ B ） （A 在器件开通时，使电压缓升；在器件关断时，使电流缓升）。 （B 在器件开通时，使电流缓升；在器件关断时，使电压缓升）。 2. 晶闸管的维持电流通常小于擎住电流，IH
