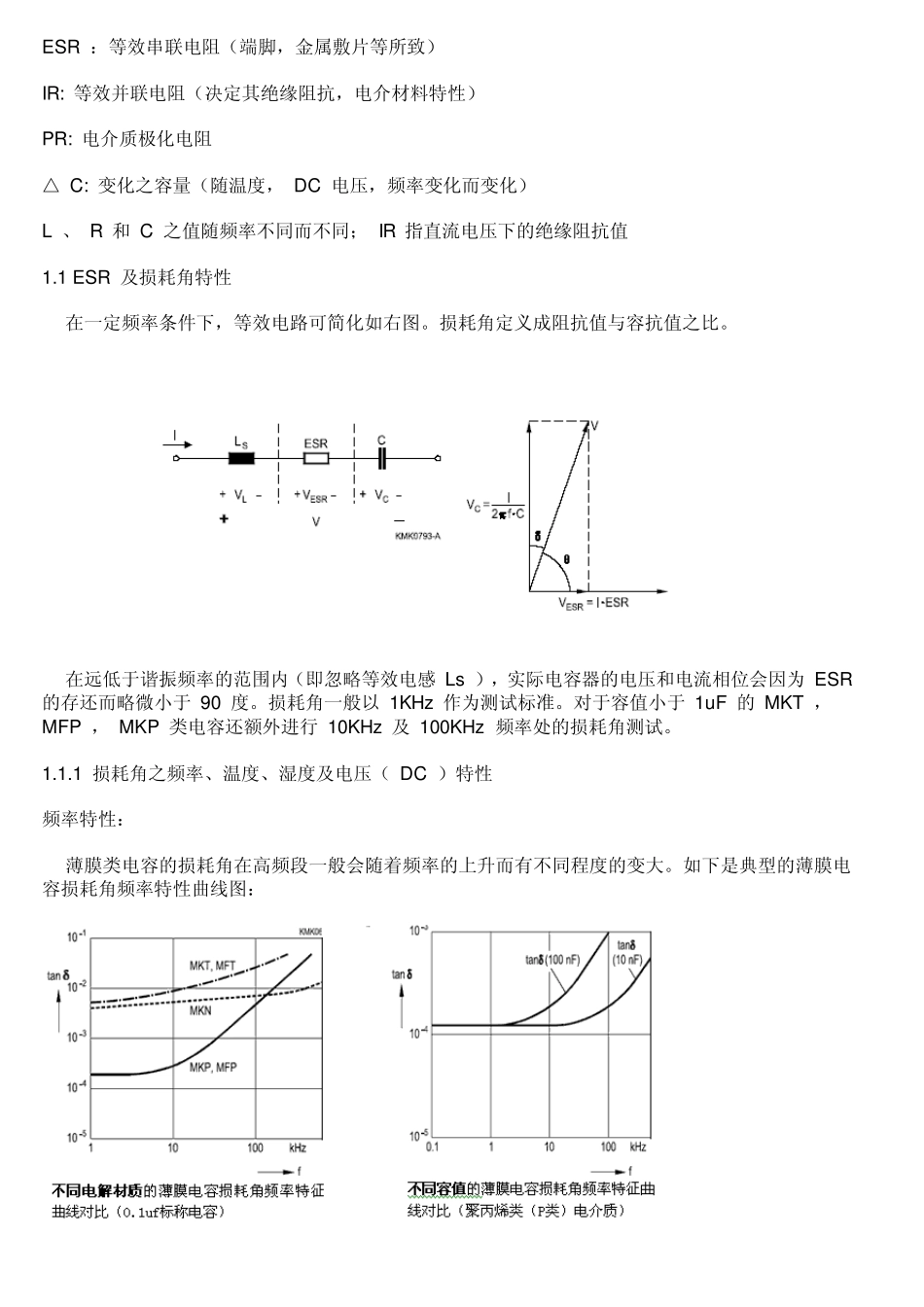

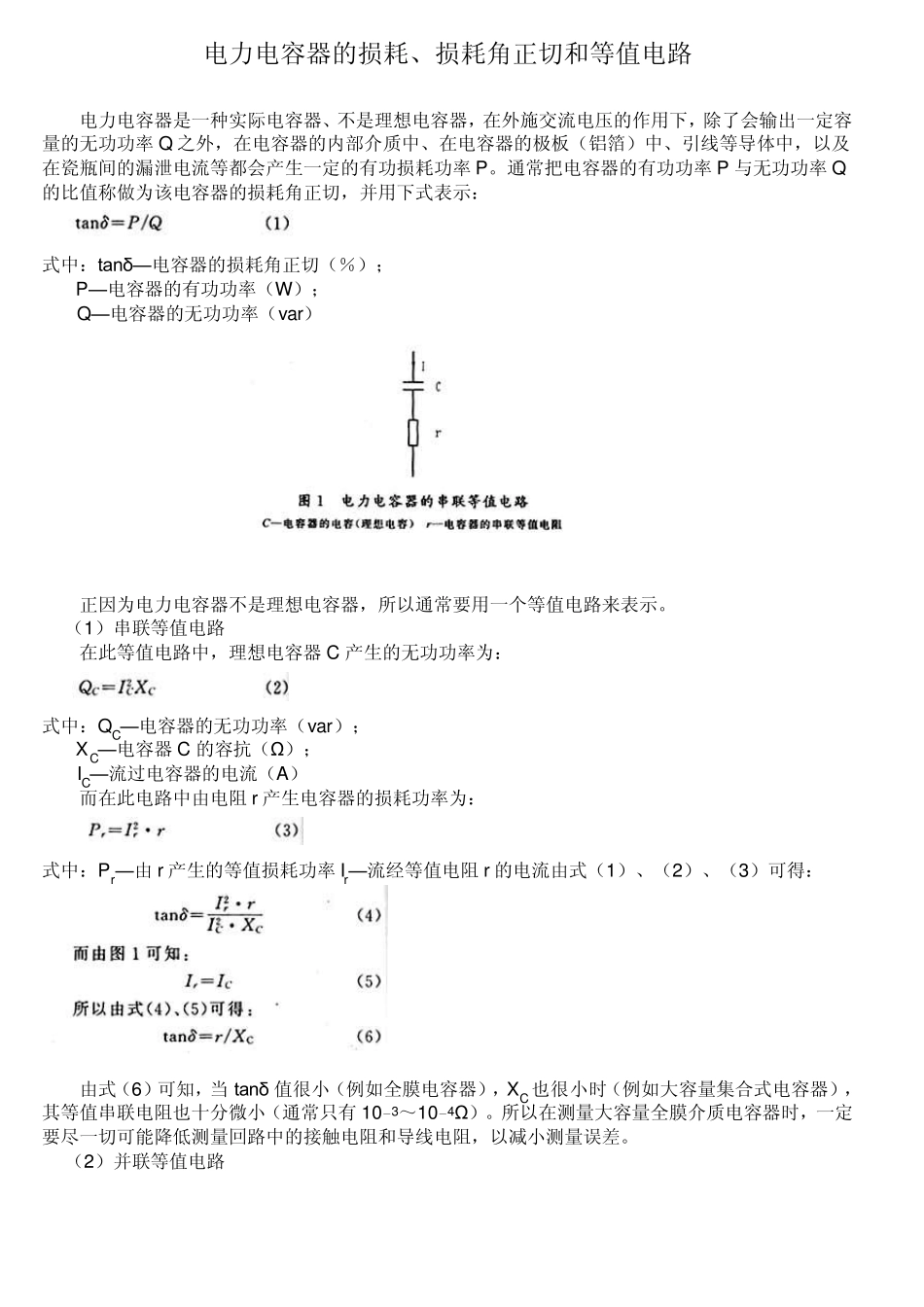

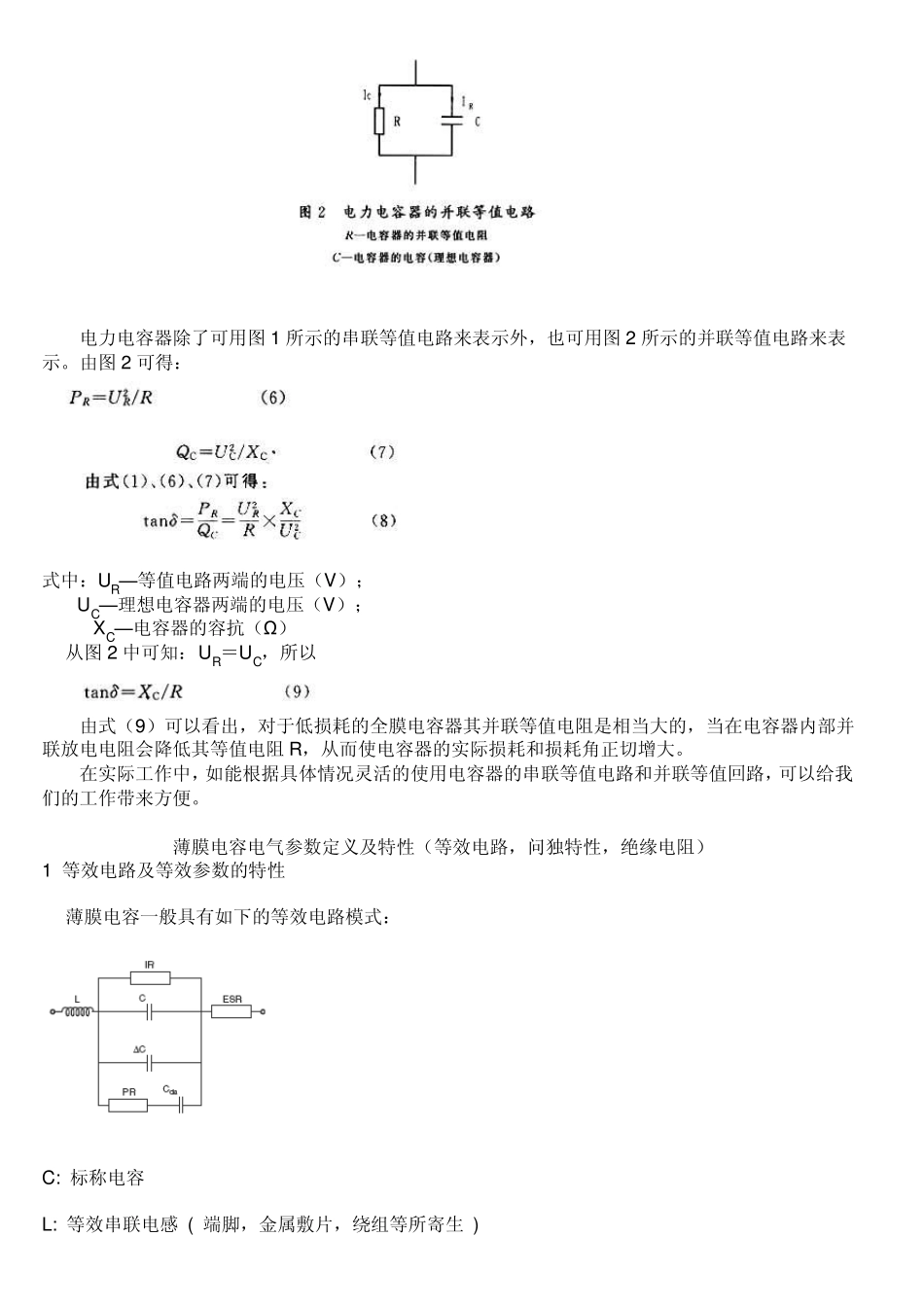

电力电容器的损耗、损耗角正切和等值电路 电力电容器是一种实际电容器、不是理想电容器，在外施交流电压的作用下，除了会输出一定容量的无功功率 Q 之外，在电容器的内部介质中、在电容器的极板（铝箔）中、引线等导体中，以及在瓷瓶间的漏泄电流等都会产生一定的有功损耗功率 P。通常把电容器的有功功率 P 与无功功率 Q的比值称做为该电容器的损耗角正切，并用下式表示： 式中：tanδ—电容器的损耗角正切（％）； P—电容器的有功功率（W）； Q—电容器的无功功率（var） 正因为电力电容器不是理想电容器，所以通常要用一个等值电路来表示。 （1）串联等值电路 在此等值电路中，理想电容器C 产生的无功功率为： 式中：QC—电容器的无功功率（var）； XC—电容器C 的容抗（Ω）； IC—流过电容器的电流（A） 而在此电路中由电阻 r 产生电容器的损耗功率为： 式中：Pr—由 r 产生的等值损耗功率 Ir—流经等值电阻 r 的电流由式（1）、（2）、（3）可得： 由式（6）可知，当 tanδ 值很小（例如全膜电容器），XC也很小时（例如大容量集合式电容器），其等值串联电阻也十分微小（通常只有 10－3～10－4Ω）。所以在测量大容量全膜介质电容器时，一定要尽一切可能降低测量回路中的接触电阻和导线电阻，以减小测量误差。 （2）并联等值电路 电力电容器除了可用图1 所示的串联等值电路来表示外，也可用图2 所示的并联等值电路来表示。由图2 可得： 式中：UR—等值电路两端的电压（V）； UC—理想电容器两端的电压（V）； XC—电容器的容抗（Ω） 从图2 中可知：UR＝UC，所以 由式（9）可以看出，对于低损耗的全膜电容器其并联等值电阻是相当大的，当在电容器内部并联放电电阻会降低其等值电阻 R，从而使电容器的实际损耗和损耗角正切增大。 在实际工作中，如能根据具体情况灵活的使用电容器的串联等值电路和并联等值回路，可以给我们的工作带来方便。 薄膜电容电气参数定义及特性（等效电路，问独特性，绝缘电阻） 1 等效电路及等效参数的特性 薄膜电容一般具有如下的等效电路模式： C: 标称电容 L: 等效串联电感 ( 端脚，金属敷片，绕组等所寄生 ) ESR ：等效串联电阻（端脚，金属敷片等所致） IR: 等效并联电阻（决定其绝缘阻抗，电介材料特性） PR: 电介质极化电阻 △ C: 变化之容量（随温度， DC 电压，频率变化而变化） L 、 R 和 C 之值随频率不同而不同； IR 指直流...
