电力管网施工方案

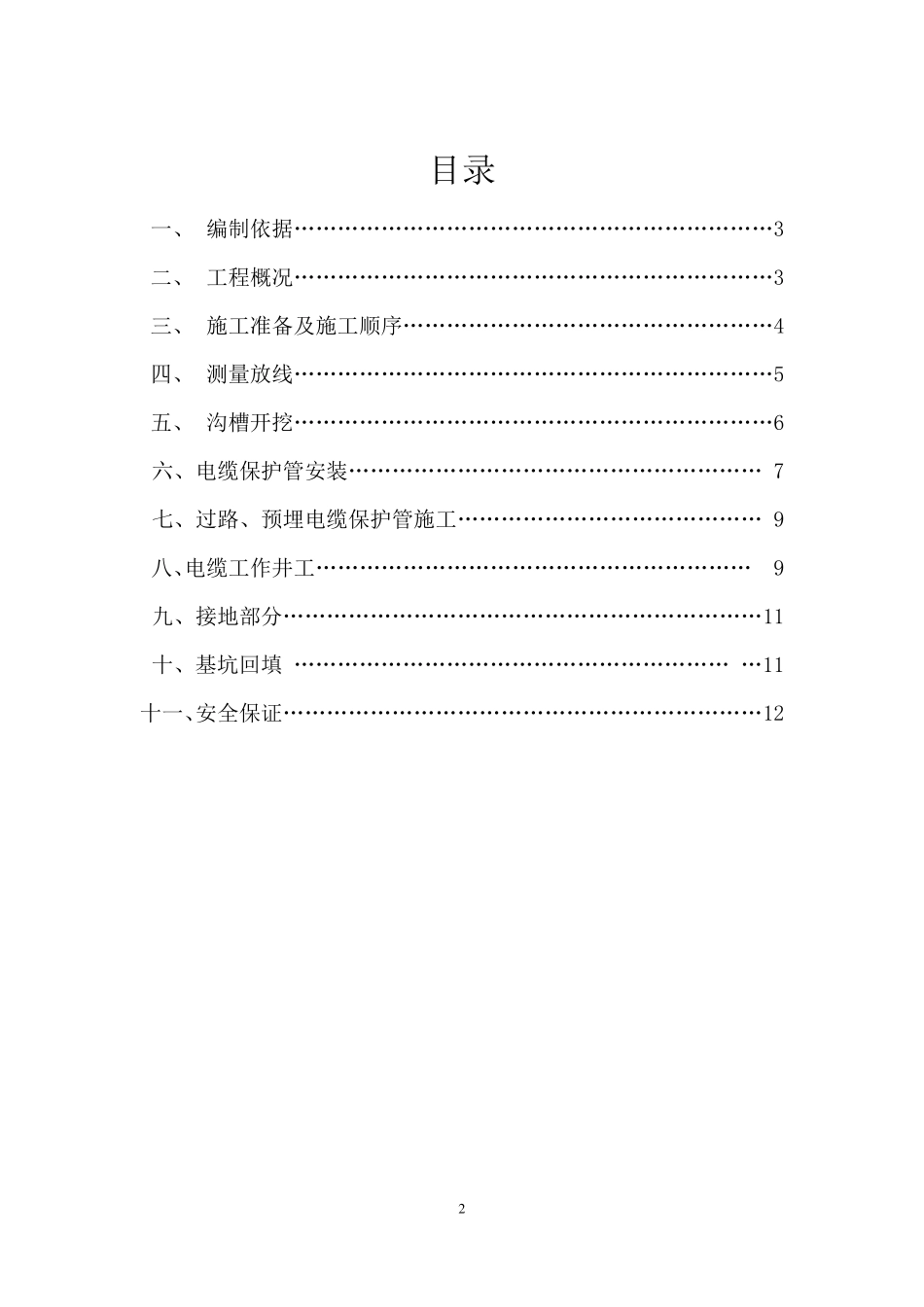

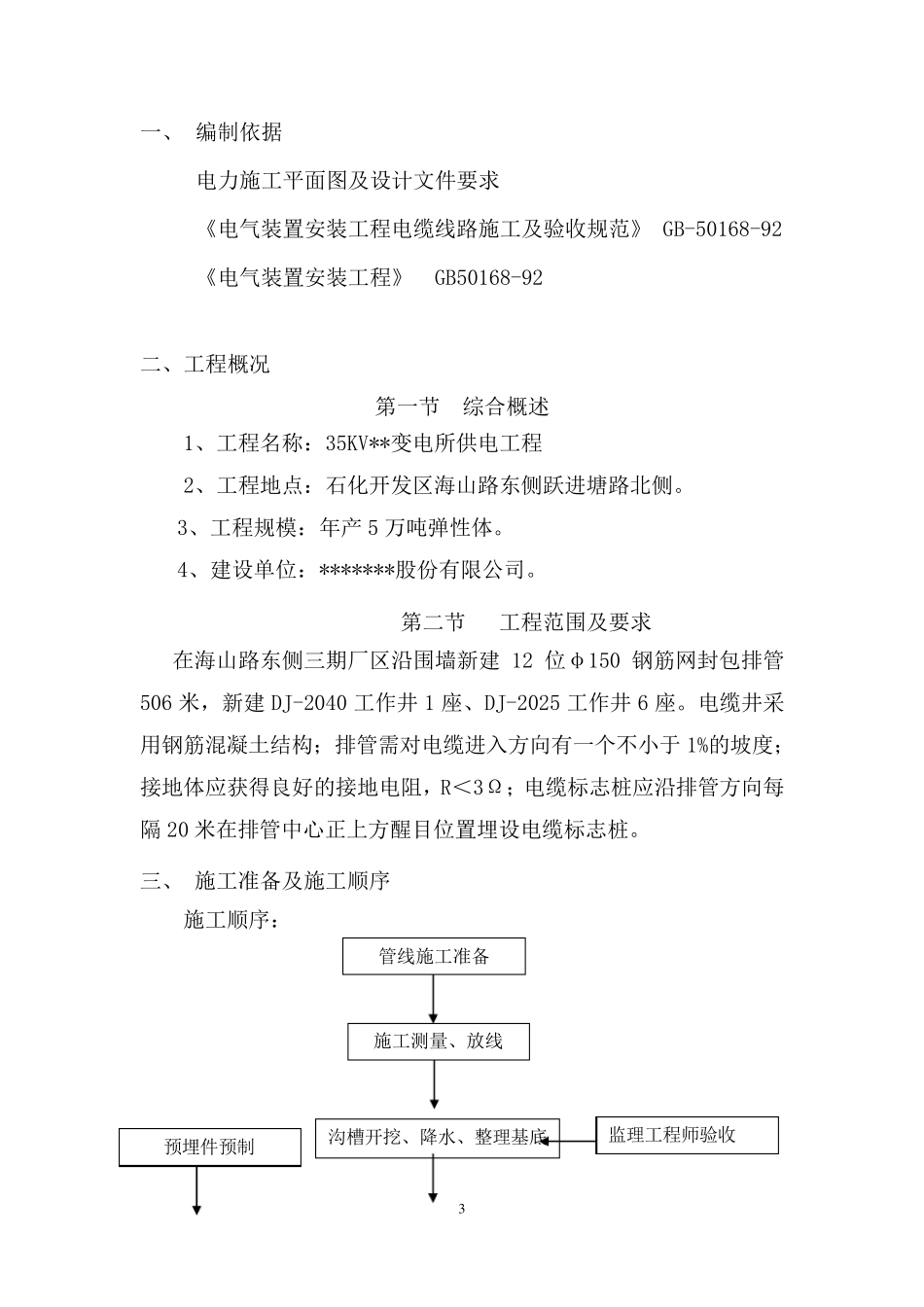

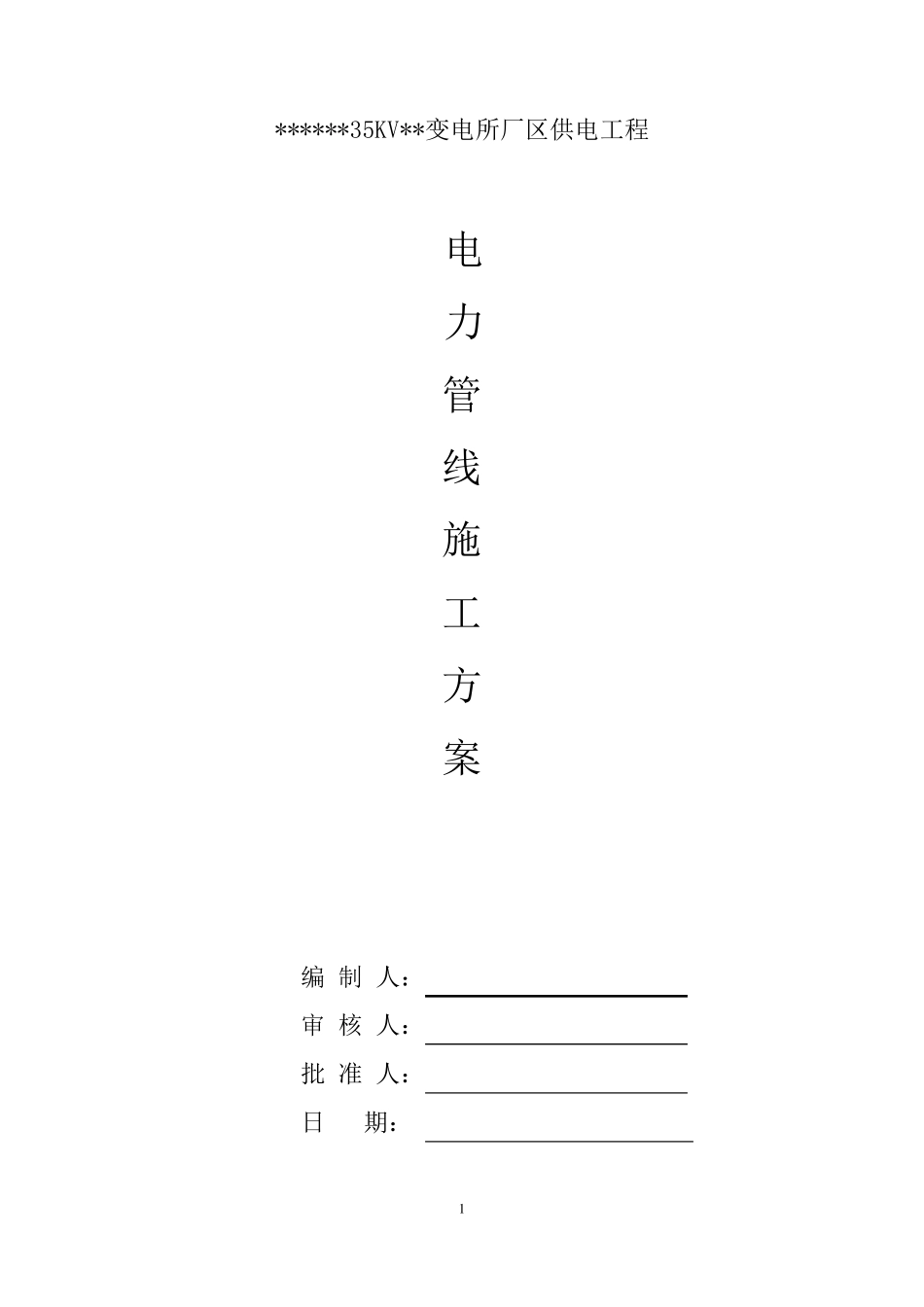

1 ******35KV**变电所厂区供电工程 电 力 管 线 施 工 方 案 编 制 人： 审 核 人： 批 准 人： 日 期： 2 目录 一、 编制依据…………………………………………………………3 二、 工程概况…………………………………………………………3 三、 施工准备及施工顺序……………………………………………4 四、 测量放线…………………………………………………………5 五、 沟槽开挖…………………………………………………………6 六、电缆保护管安装………………………………………………… 7 七、过路、预埋电缆保护管施工…………………………………… 9 八、电缆工作井工…………………………………………………… 9 九、接地部分…………………………………………………………11 十、基坑回填 …………………………………………………… …11 十一、安全保证…………………………………………………………12 3 一 、 编 制 依 据 电 力 施 工 平 面 图 及 设 计 文 件 要 求 《 电 气 装 置 安 装 工 程 电 缆 线 路 施 工 及 验 收 规 范 》 GB-50168-92 《 电 气 装 置 安 装 工 程 》 GB50168-92 二 、 工 程 概 况 第 一 节 综 合 概 述 1、 工 程 名 称 ： 35KV**变 电 所 供 电 工 程 2、 工 程 地 点 ： 石 化 开 发 区 海 山 路 东 侧 跃 进 塘 路 北 侧 。 3、 工 程 规 模 ： 年 产 5 万 吨 弹 性 体 。 4、 建 设 单 位 ： *******股 份 有 限 公 司 。 第 二 节 工 程 范 围 及 要 求 在 海 山 路 东 侧 三 期 厂 区 沿 围 墙 新 建12 位 φ 150 钢 筋 网 封 包 排 管506 米 ， 新 建 DJ-2040 工 作 井 1 座 、 DJ-2025 工 作 井 6 座 。 电 缆 井 采用 钢 筋 混 凝 土 结 构 ； 排 管 需 对 电 缆 进 入 方 向 有 一 个 不 小 于 1%的 坡 度 ；接 地 体 应 获 得 良 好 的 接 地 电 阻， R＜3Ω； 电 缆 标志桩应 沿 排 管 方 向 每隔20 米 在 排 管 中心正上方 醒目位 置 埋设 电 缆 标志桩。 三 、 施 工 准备及 施 工 顺序 施 工 顺序： 管 线 施 工 准备 施 工 测量、 放线 沟槽开 挖、...
