电力管道施工技术交底

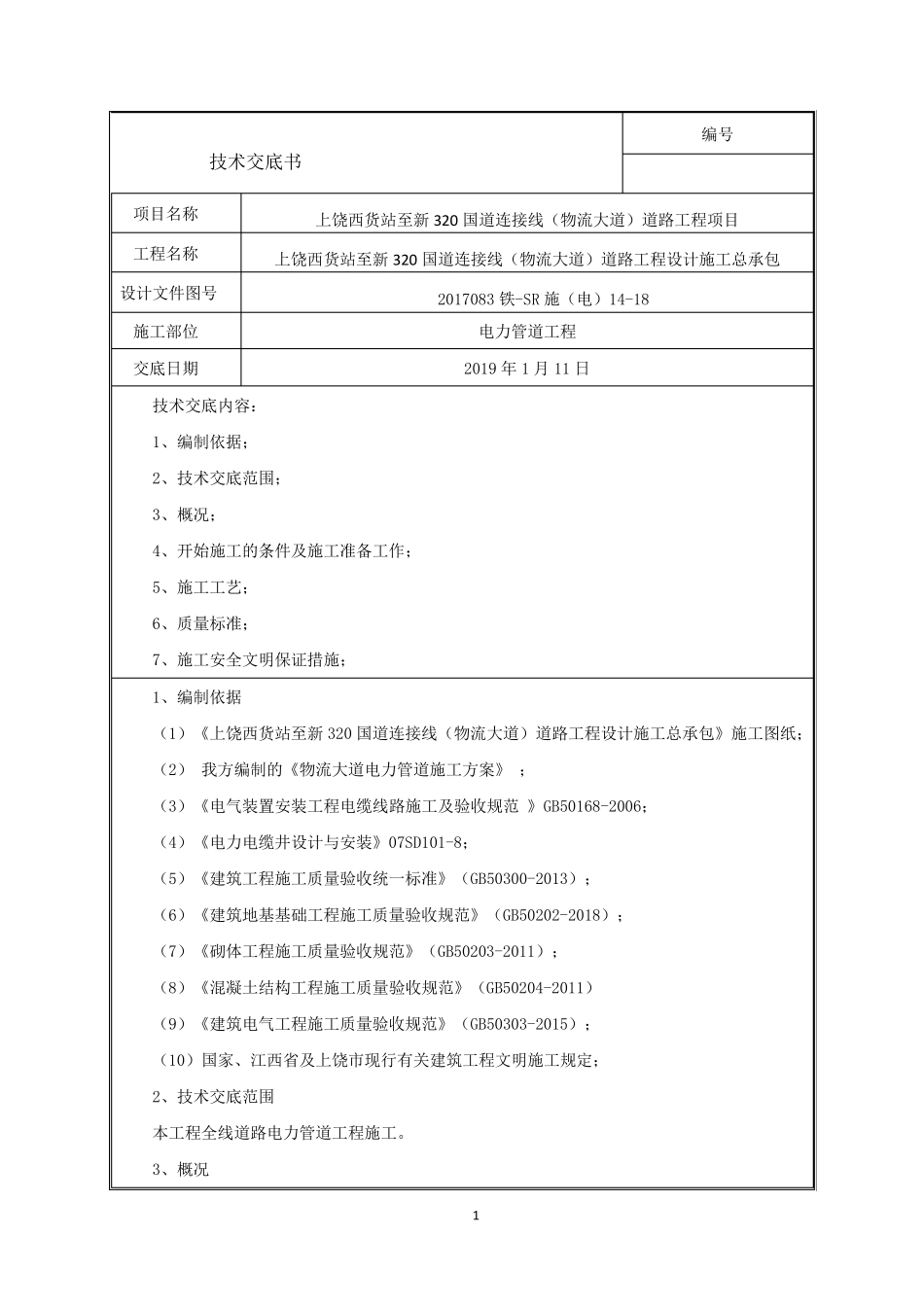

1 技术交底书 编号 项目名称 上饶西货站至新320 国道连接线（物流大道）道路工程项目 工程名称 上饶西货站至新320 国道连接线（物流大道）道路工程设计施工总承包 设计文件图号 2017083 铁-SR 施（电）14-18 施工部位 电力管道工程 交底日期 2019 年1 月11 日 技术交底内容： 1、编制依据； 2、技术交底范围； 3、概况； 4、开始施工的条件及施工准备工作； 5、施工工艺； 6、质量标准； 7、施工安全文明保证措施； 1、编制依据 （1）《上饶西货站至新320 国道连接线（物流大道）道路工程设计施工总承包》施工图纸； （2） 我方编制的《物流大道电力管道施工方案》 ； （3）《电气装置安装工程电缆线路施工及验收规范 》GB50168-2006； （4）《电力电缆井设计与安装》07SD101-8； （5）《建筑工程施工质量验收统一标准》（GB50300-2013）； （6）《建筑地基基础工程施工质量验收规范》（GB50202-2018）； （7）《砌体工程施工质量验收规范》（GB50203-2011）； （8）《混凝土结构工程施工质量验收规范》（GB50204-2011） （9）《建筑电气工程施工质量验收规范》（GB50303-2015）； （10）国家、江西省及上饶市现行有关建筑工程文明施工规定； 2、技术交底范围 本工程全线道路电力管道工程施工。 3、概况 2 上饶市物流大道北起三清山西大道起点里程K0+129.72，沿线下穿沪昆高铁桥，并与坑口路、铁南路、公园路、枫坞路、商贸路、场中路、新港路、凤凰西大道、规划路相交，南至新G320国道K5+248，道路全长5118.28m，道路红线宽度46m。 ⑴ 电力管道位置： 本工程电力管道道路沿线有 10KV 电力电缆通过，公园路-凤凰西大道在道路西侧人行道下，设计预埋 12 根 DN175 和两根 DN100 的碳素波纹管，管道排管为 4 层敷设，顶层为 2 根DN100 管道，下面 3 层每层 4 根 DN175 管道，三清山西大道-公园路、凤凰西大道-新320 国道在道路西侧人行道下，设计预埋 8 根 DN175 和两根 DN100 的碳素波纹管，管道排管为 3 层敷设，顶层为 2 根 DN100 管道，下面 2 层每层 4 根 DN175 管道，每隔 100 米左右敷设 4 根 DN175和两根 DN100 的碳素波纹管横穿道路至另一侧的人行道下，管道埋深-1.0 米以下,管道排管为 2 层敷设，每层 3 根碳素波纹管。管道过道路时，考虑道路施工易对车行道下的管道造成损坏，本工程横穿道路管道一律采用 C30 号砼包封，包封厚 8...
