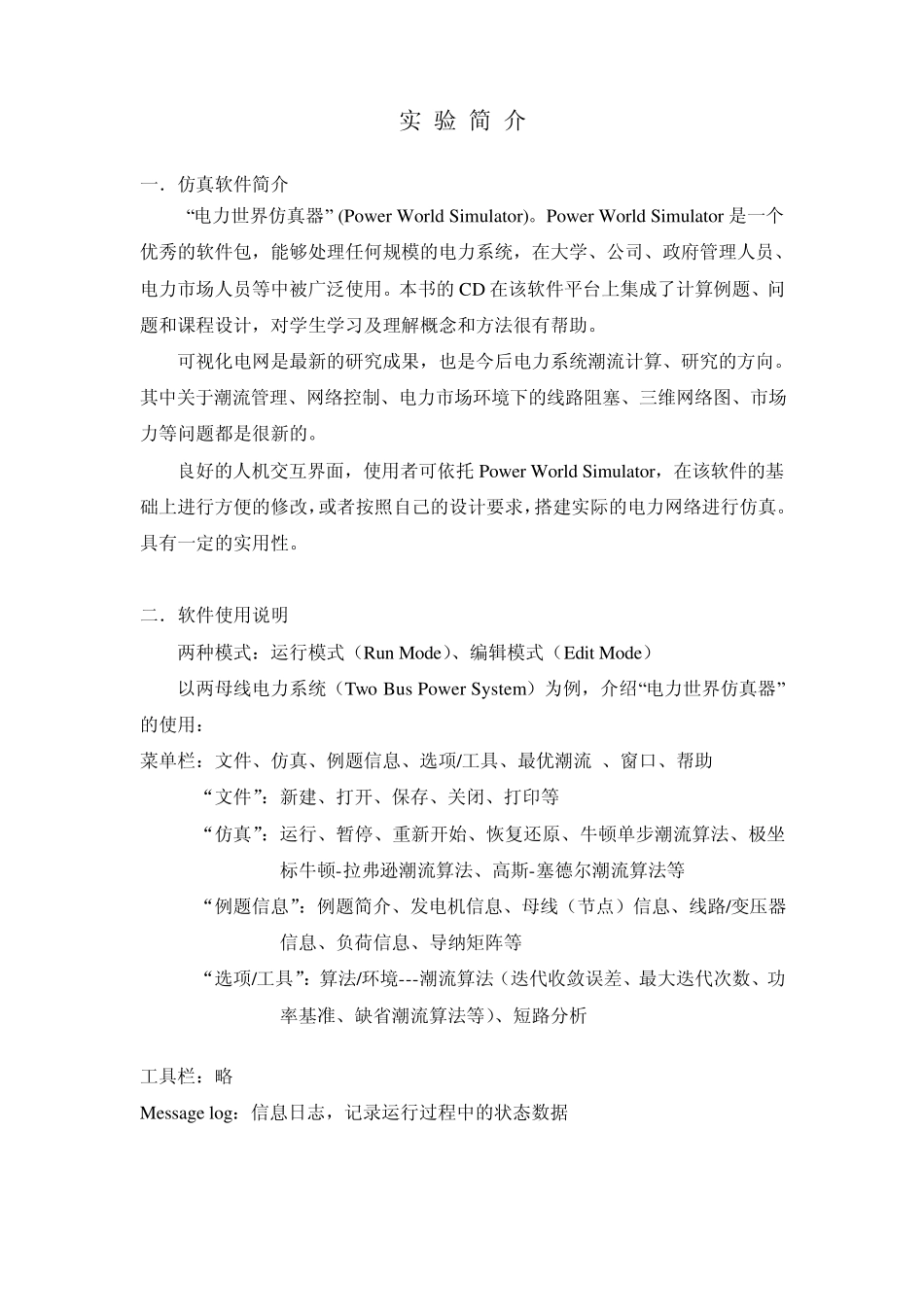

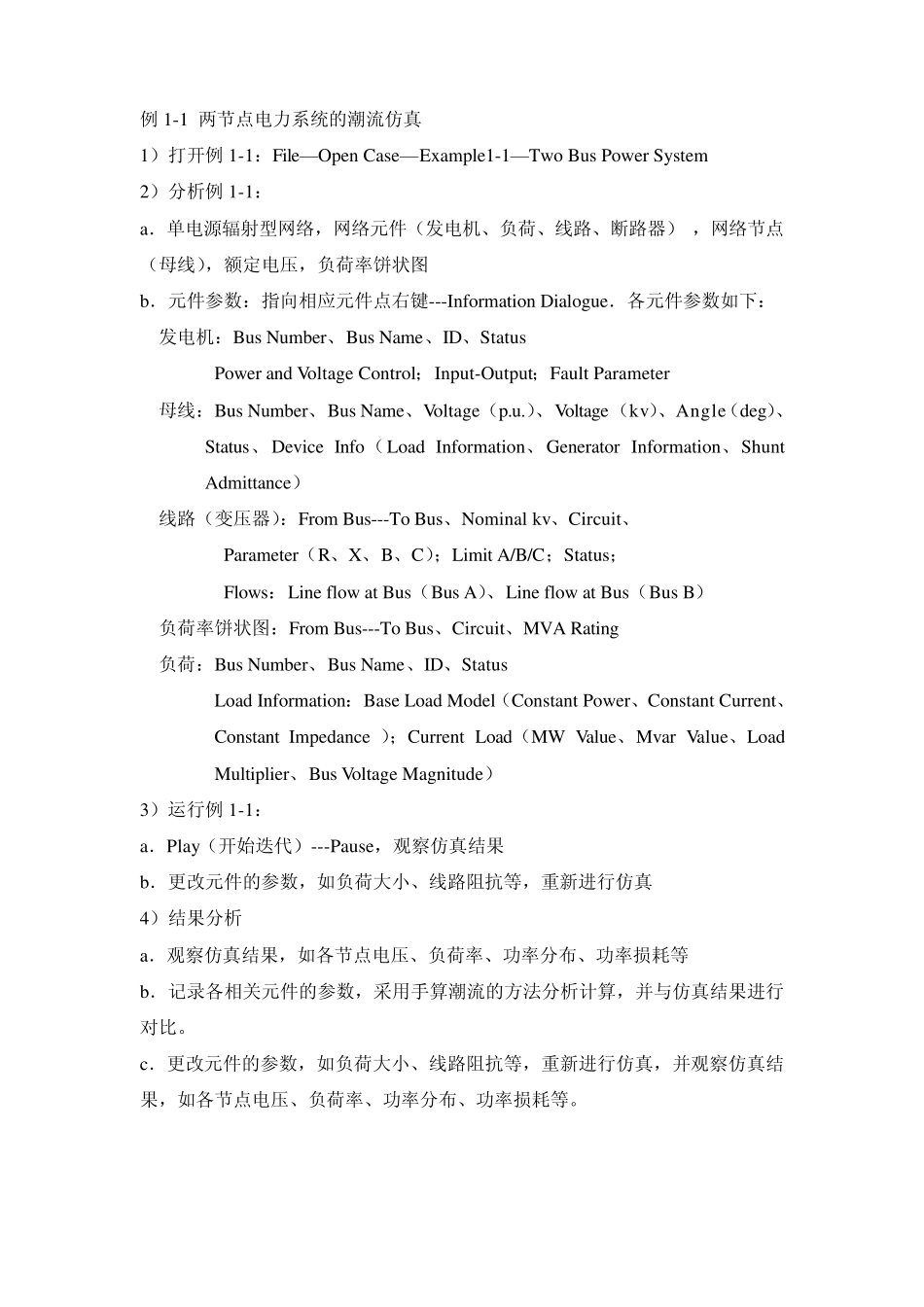

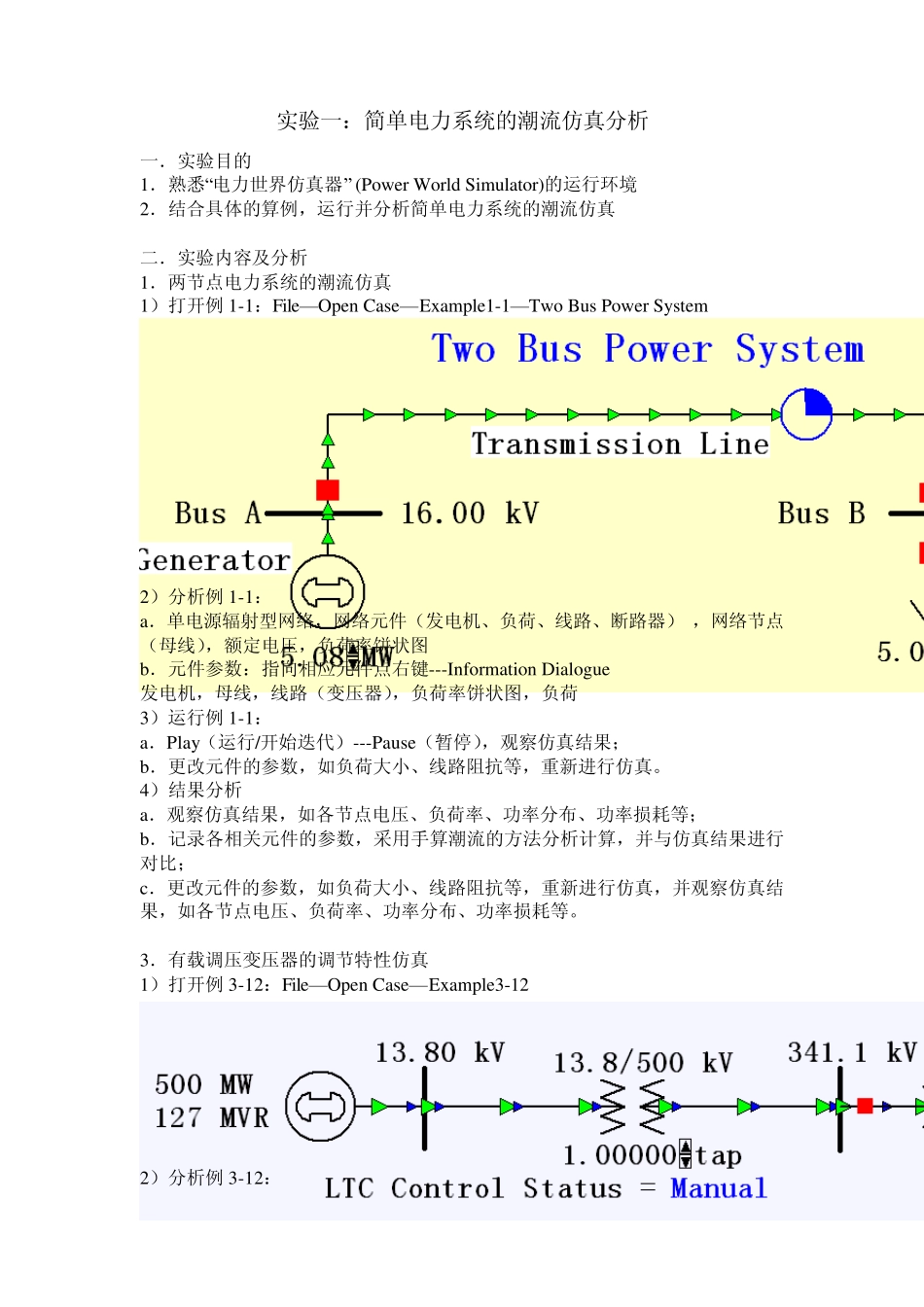

实 验 简 介 一．仿真软件简介 “电力世界仿真器” (Power World Simulator)。Power World Simulator 是一个优秀的软件包，能够处理任何规模的电力系统，在大学、公司、政府管理人员、电力市场人员等中被广泛使用。本书的 CD 在该软件平台上集成了计算例题、问题和课程设计，对学生学习及理解概念和方法很有帮助。 可视化电网是最新的研究成果，也是今后电力系统潮流计算、研究的方向。其中关于潮流管理、网络控制、电力市场环境下的线路阻塞、三维网络图、市场力等问题都是很新的。 良好的人机交互界面，使用者可依托 Power World Simulator，在该软件的基础上进行方便的修改，或者按照自己的设计要求，搭建实际的电力网络进行仿真。具有一定的实用性。 二．软件使用说明 两种模式：运行模式（Run Mode）、编辑模式（Edit Mode） 以两母线电力系统（Two Bus Power System）为例，介绍“电力世界仿真器”的使用： 菜单栏：文件、仿真、例题信息、选项/工具、最优潮流 、窗口、帮助 “文件”：新建、打开、保存、关闭、打印等 “仿真”：运行、暂停、重新开始、恢复还原、牛顿单步潮流算法、极坐标牛顿-拉弗逊潮流算法、高斯-塞德尔潮流算法等 “例题信息”：例题简介、发电机信息、母线（节点）信息、线路/变压器信息、负荷信息、导纳矩阵等 “选项/工具”：算法/环境---潮流算法（迭代收敛误差、最大迭代次数、功率基准、缺省潮流算法等）、短路分析 工具栏：略 Message log：信息日志，记录运行过程中的状态数据 例1-1 两节点电力系统的潮流仿真 1）打开例1-1：File—Open Case—Example1-1—Two Bus Power System 2）分析例1-1： a．单电源辐射型网络，网络元件（发电机、负荷、线路、断路器） ，网络节点（母线），额定电压，负荷率饼状图 b．元件参数：指向相应元件点右键---Information Dialogue．各元件参数如下： 发电机：Bus Number、Bus Name、ID、Status Power and Voltage Control；Input-Output；Fault Parameter 母线：Bus Number、Bus Name、Voltage（p.u.）、Voltage（kv）、Angle（deg）、Status、Device Info（Load Information、Generator Information、Shunt Admittance） 线路（变压器）：From Bus---To Bus、Nominal kv、Circuit、 Parameter（R、X、B、C）；Limit A/B/C；Status； Flows：Line flow at Bus（Bus A）、Line flow at Bus（Bus...
