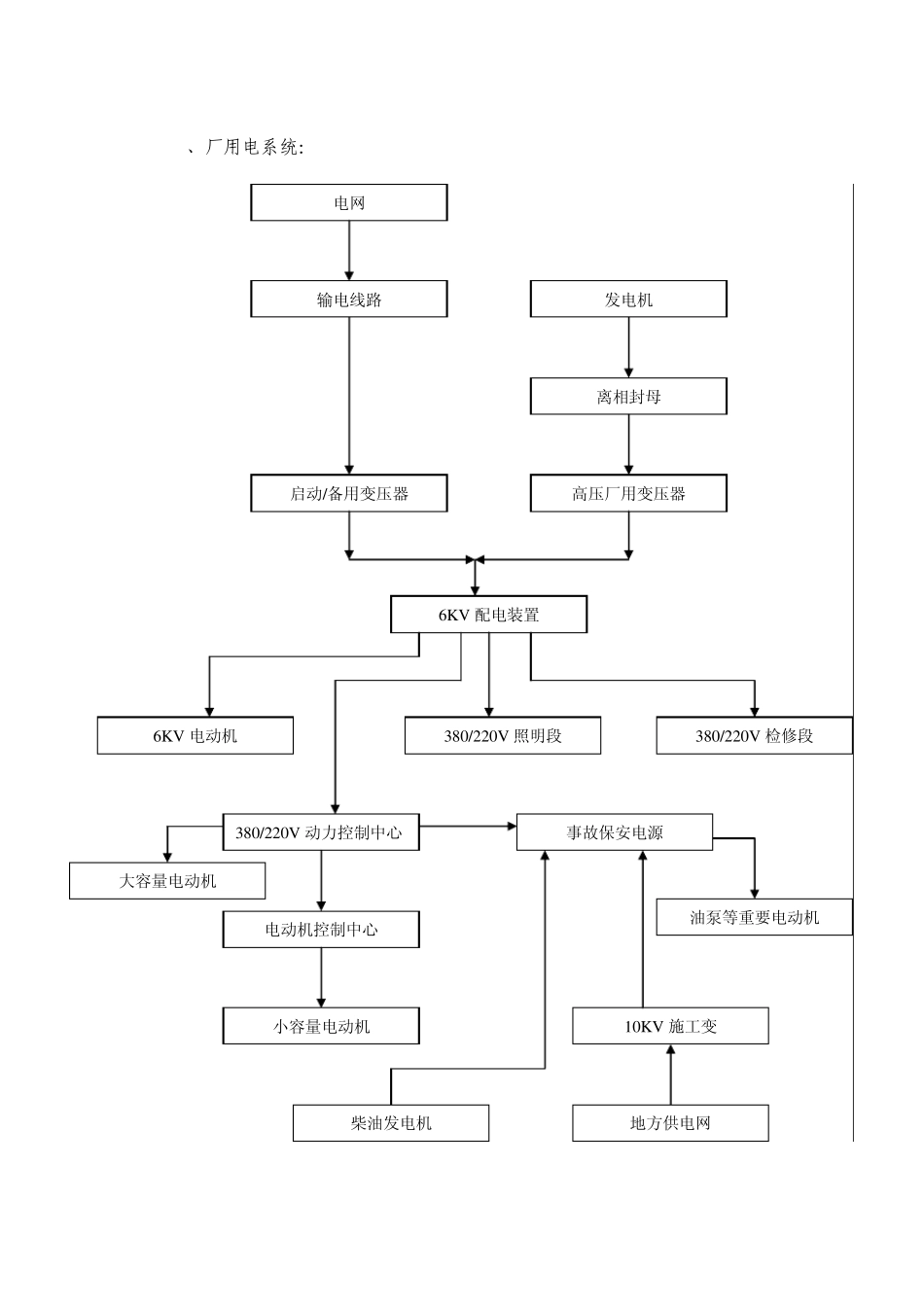

电气系统基础介绍 电气系统是火电厂中一个重要的组成部分，是实现电厂正常生产运行不可缺少的元素。电气系统可划分为强电与弱电两大部分，此次主要讲强电的基础知识。首先讲电力系统。 1、电力系统： 发 发电厂：生产电能； 输 输电线路：将电能从一个地方送到另一个地方； 变 变电站：改变电压等级； 配 配电线路：将电能从变电站送到用户； 用 用户：电能的消费者。 2、发电厂： 水电厂：坝式水电厂，引水式水电厂，抽水蓄能电厂； 火电厂：燃油火电厂，燃煤火电厂，垃圾电厂； 核电厂：重水型，压水型； 风电厂 太阳能电厂 潮汐发电厂 地热能电厂 生物能电厂：一些微生物能分解有机物并释放出能量。 3、燃煤火电厂： 机：汽轮机系统； 炉：锅炉系统； 电：电气系统； 热：热工控制系统； 化：化学处理系统； 燃料：运煤系统，输煤系统，点火油系统； 除灰：除尘系统，除渣系统； 土建：各种土木建筑； 环保：烟气脱硫系统，废水处理系统。 4、电厂的电气系统： 厂用电系统； 电能送出系统； 测量、保护、控制、监视系统； 通信、调度系统。 5、厂用电系统： 电网 输电线路 启动/备用变压器 6K V 配电装置 6K V 电动机 380/220V 照明段 380/220V 检修段 380/220V 动力控制中心 事故保安电源 电动机控制中心 小容量电动机 大容量电动机 油泵等重要电动机 柴油发电机 地方供电网 10K V 施工变 发电机 离相封母 高压厂用变压器 6、电能送出系统： 7、电气专业常用的物理量： 1）、电阻：物体对电流通过的阻碍作用叫电阻。电阻的基本单位是欧姆，简称欧（Ω），常用单位还有千欧（KΩ）与兆欧（MΩ）。物体的电阻因其材质、长度、截面大小和温度的改变而改变。 2）、电流：电荷的定向移动形成电流。电流强度（通常简称电流）是指单位时间内通过导线横截面的电量（电荷的多少）。电流的基本单位是安培，简称安（A），常用单位还有毫安（mA）与千安（KA）。 3）、电压：电场或电路中两点之间的电势之差。数值上等于电场力使单位正电荷从一点移到另一点所做的功。电压的基本单位是伏特，简称伏（V），常用单位还有毫伏（mV）与千伏（KV）。 发电机 离相封母 主变压器 电厂升压站 输电线路 电网 4）、电功率：电流在单位时间内所做的功。功率的基本单位是瓦特，简称瓦（W），常用单位还有千瓦（KW）。 8、三相正弦交流电的基本特征： 直流电：方向不随时间的变化而变化...
