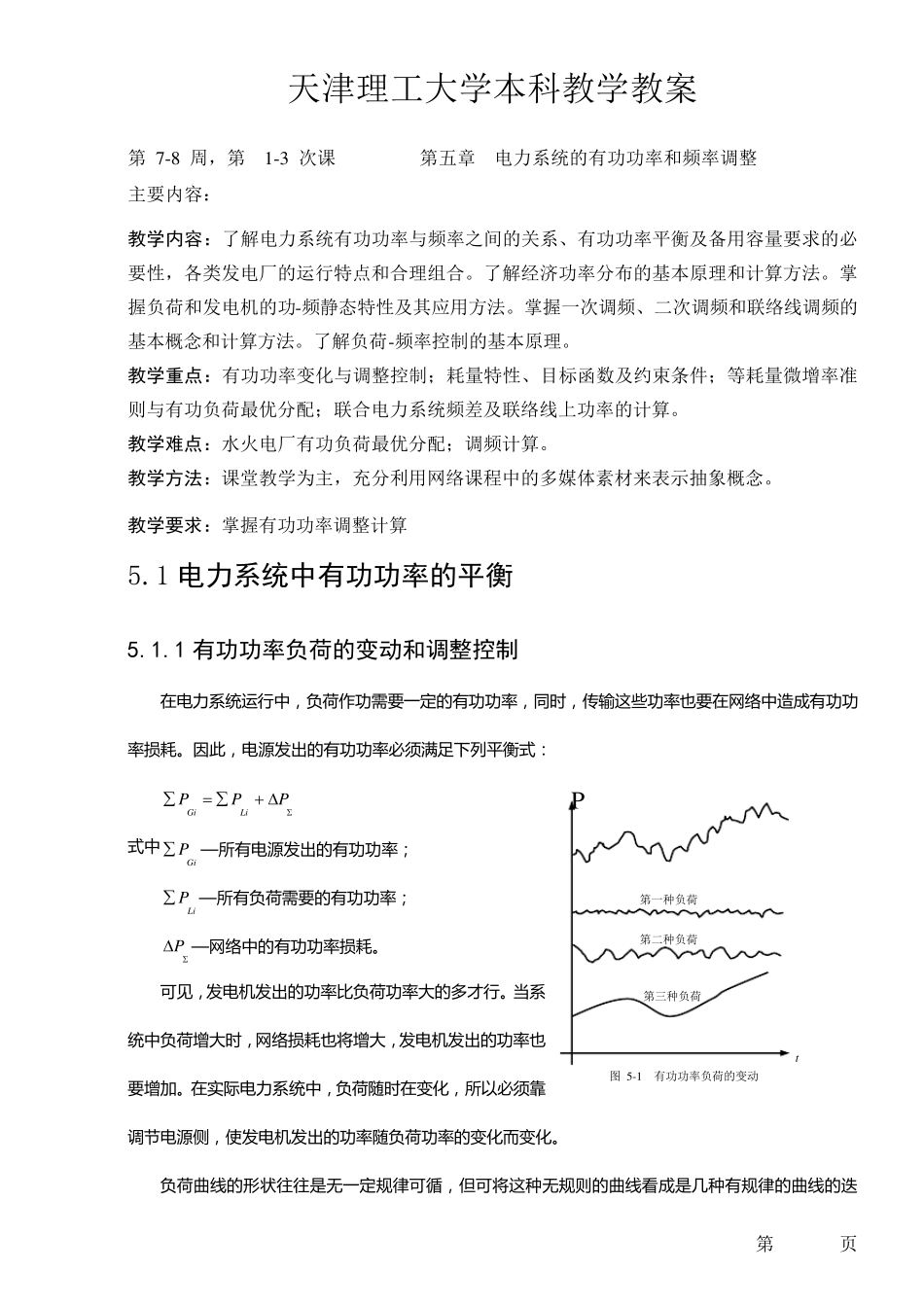

天津理工大学本科教学教案 第 7-8 周，第 1-3 次课 第五章 电力系统的有功功率和频率调整 主要内容： 第 页 教学内容：了解电力系统有功功率与频率之间的关系、有功功率平衡及备用容量要求的必要性，各类发电厂的运行特点和合理组合。了解经济功率分布的基本原理和计算方法。掌握负荷和发电机的功-频静态特性及其应用方法。掌握一次调频、二次调频和联络线调频的基本概念和计算方法。了解负荷-频率控制的基本原理。 教学重点：有功功率变化与调整控制；耗量特性、目标函数及约束条件；等耗量微增率准则与有功负荷最优分配；联合电力系统频差及联络线上功率的计算。 教学难点：水火电厂有功负荷最优分配；调频计算。 教学方法：课堂教学为主，充分利用网络课程中的多媒体素材来表示抽象概念。 教学要求：掌握有功功率调整计算 5.1 电力系统中有功功率的平衡 5.1.1 有功功率负荷的变动和调整控制 在 电 力 系 统 运 行 中 ， 负 荷 作 功 需 要 一 定 的 有 功 功 率 ， 同 时 ， 传 输 这 些 功 率 也 要 在 网 络 中 造 成 有 功 功率 损 耗 。因 此 ， 电 源 发 出 的 有 功 功 率 必 须 满 足 下 列 平 衡 式 ： PPPLiGi 式 中GiP—所有 电 源 发 出 的 有 功 功 率 ； LiP—所有 负 荷 需 要 的 有 功 功 率 ； P —网 络 中 的 有 功 功 率 损 耗 。 可见， 发 电 机发 出 的 功 率 比负 荷 功 率 大的 多才行 。当系统 中 负 荷 增大时 ， 网 络 损 耗 也 将增大， 发 电 机发 出 的 功 率 也要 增加。在 实际电 力 系 统 中 ， 负 荷 随时 在 变化， 所以必 须 靠调节电 源 侧， 使发 电 机发 出 的 功 率 随负 荷 功 率 的 变化而变化。 负 荷 曲线的 形状往往是无一 定 规律可循， 但可将这 种无规则的 曲线看成 是几种有 规律的 曲线的 迭第三种负荷 第二种负荷 第一种负荷 图 5-1 有功功率负荷的变动 t P 天津理工大学本科教学教案 第 7 -8 周，第 1 -3 次课 第五章 电力系统的有功功率和频率调整 主要内容： 第 页 加 。 如 图 5-1 所 示 ， 将 一 种 负 荷 曲 线 分 解 成 三 种 曲 线 负 荷 。 第 一 种 负 荷 曲 线 的 变 化 ， 频 率...
