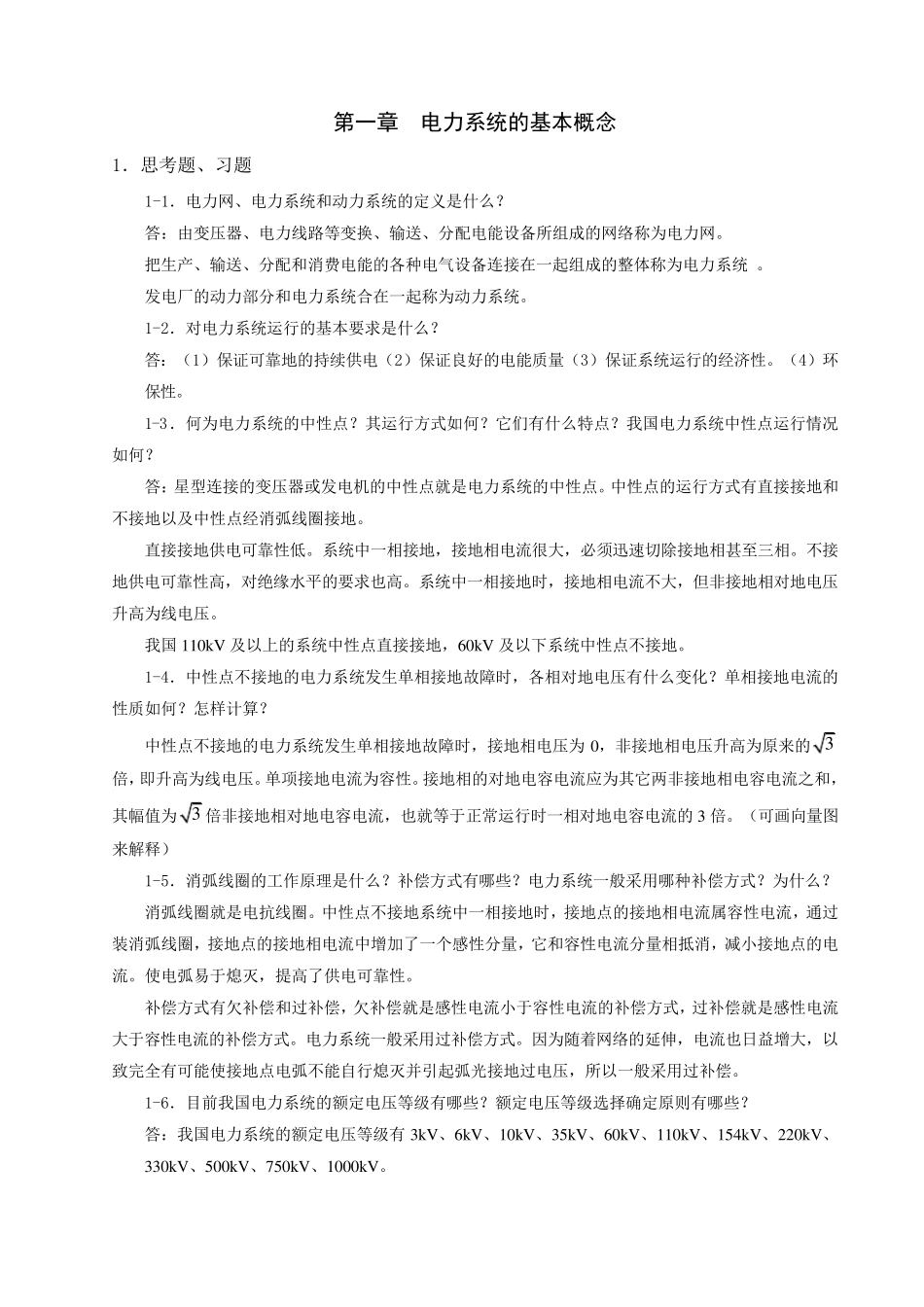

第一章 电力系统的基本概念 1．思考题、习题 1-1．电力网、电力系统和动力系统的定义是什么？ 答：由变压器、电力线路等变换、输送、分配电能设备所组成的网络称为电力网。 把生产、输送、分配和消费电能的各种电气设备连接在一起组成的整体称为电力系统 。 发电厂的动力部分和电力系统合在一起称为动力系统。 1-2．对电力系统运行的基本要求是什么？ 答：（1）保证可靠地的持续供电（2）保证良好的电能质量（3）保证系统运行的经济性。（4）环保性。 1-3．何为电力系统的中性点？其运行方式如何？它们有什么特点？我国电力系统中性点运行情况如何？ 答：星型连接的变压器或发电机的中性点就是电力系统的中性点。中性点的运行方式有直接接地和不接地以及中性点经消弧线圈接地。 直接接地供电可靠性低。系统中一相接地，接地相电流很大，必须迅速切除接地相甚至三相。不接地供电可靠性高，对绝缘水平的要求也高。系统中一相接地时，接地相电流不大，但非接地相对地电压升高为线电压。 我国 110kV 及以上的系统中性点直接接地，60kV 及以下系统中性点不接地。 1-4．中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？ 中性点不接地的电力系统发生单相接地故障时，接地相电压为 0，非接地相电压升高为原来的 3倍，即升高为线电压。单项接地电流为容性。接地相的对地电容电流应为其它两非接地相电容电流之和，其幅值为 3 倍非接地相对地电容电流，也就等于 正 常 运行时一相对地电容电流的 3 倍。（可画 向 量图来解 释 ） 1-5．消弧线圈的工 作 原理 是什么？补 偿 方式有哪 些 ？电力系统一般 采 用 哪 种补 偿 方式？为什么？ 消弧线圈就是电抗 线圈。中性点不接地系统中一相接地时，接地点的接地相电流属 容性电流，通 过装 消弧线圈，接地点的接地相电流中增 加 了 一个 感 性分量，它和容性电流分量相抵 消，减 小 接地点的电流。使 电弧易 于 熄 灭 ，提 高了 供电可靠性。 补 偿 方式有欠 补 偿 和过 补 偿 ，欠 补 偿 就是感 性电流小 于 容性电流的补 偿 方式，过 补 偿 就是感 性电流大于 容性电流的补 偿 方式。电力系统一般 采 用 过 补 偿 方式。因 为随 着 网络的延 伸 ，电流也日 益 增 大，以致 完 全 有可能使 接地点电弧不能自 行熄 灭 并 引 起弧光 接地...
