电力系统稳态分析考试习题及答案

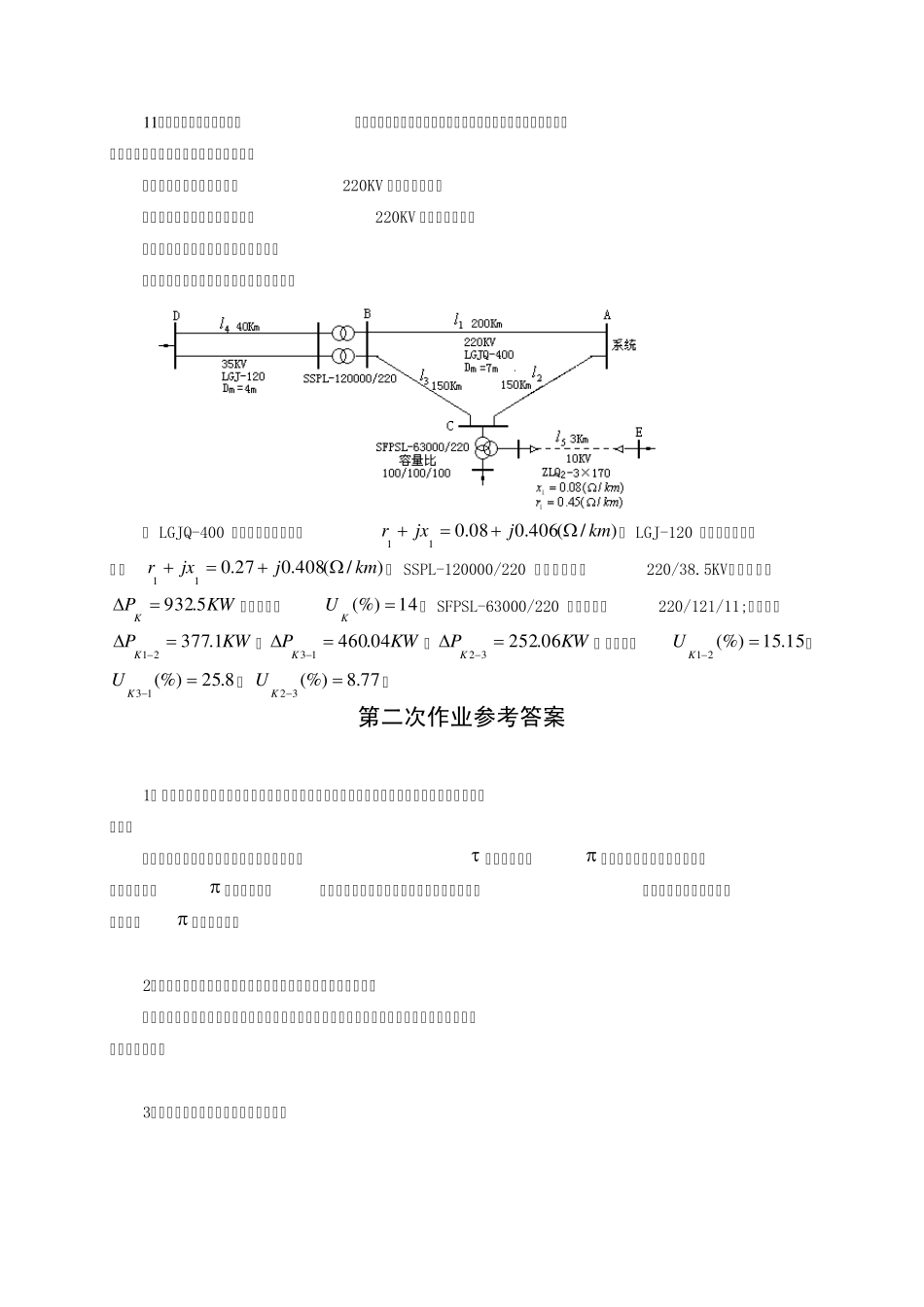

第二次作业 1、 中等长度输电线路的集中参数等值电路有那两种形式？电力系统分析计算中采用哪一种？为什么？ 2、为什么要采用分裂导线？分裂导线对电晕临界电压有何影响？ 3、输电线路进行全换位的目的是什么？ 4、变压器的τ 形等值电路和T 形等值电路是否等效？为什么？ 5、已知110KV 架空输电线路长度为80km,三相导线平行布置，线间距离为4m，导线型号为LGJ－ 150，计算其参数并画出其等值电路。（ LGJ-150 导线计算外径为17mm） 6、已知220KV 同杆双回架空输电线路长度为200km ,三相导线平行布置，导线之间的距离为6.0m ，导线型号为LGJ-300,求线路的集中参数，并画出其等值电路。（ LGJ-300 导线计算外径24.2m m ） 7、长度为600Km 的 500KV 电力线路的结构如下：LGJ－ 4× 400 分裂导线，导线直径28m m ，分裂间距450m m ，三相导线水平排列，相间距离13m ，如下图所示。作出近似考虑电力线路分布参数特性时的Π 形等值电路。（ LGJ-400 导线计算外径为28m m ） 8、已知某110KV 双绕组变压器铭牌数据为： 006300121/10.59.7652%1.1%10.5NKKSKVAKVPKWPKWIU、、、、、 ① 计算变压器的参数（归算到110KV）； ② 画出变压器的形等值电路。 9、已知三绕组变压器型号为SFSL1-15000/110,容量比为100/100/100，短路电压为 17(%)31kU、6(%)23kU、5.10(%)12kU，短路损耗为KWPK12031 、KWPK12012 、KWPK9523 ，空载损耗为KWP7.220 ，短路电流3.1(%)0I。试求归算至高压侧的变压器参数，并绘制其等值电路。 10、 已 知 自 耦 变 压 器 型 号 为OSFPSL-120000/220， 容 量 比 为100/100/50， 额 定 电 压 为220/121/11KV ， 变 压 器 特 性 数 据 为 ： 短 路 电 压 为1.33(%)31kU、6.21(%)23kU、35.9(%)12kU（ 说 明 短 路 电 压 已 归 算 到 变 压 器 额 定 容 量 之 下 ） ，KWPK36631 、KWPK45512 、KWPK34623 ， 空载损耗为KWP25.730 ， 短路电流346.0(%)0I。试求归算至高压侧的变压器参数，并绘制其等值电路。 1 1 、某电力系统，接线如图 所示，各元件的技术参数标示于图中，不计变压器电阻、导纳和输电线路导纳，画出其等值电路，并计算 ①按变压器额定变比归算到220KV 侧的有名制参数 ②按变压器平均额定变比归算到220KV 侧的有名制参数 ③按变压...
