电力系统稳态分析考试试题

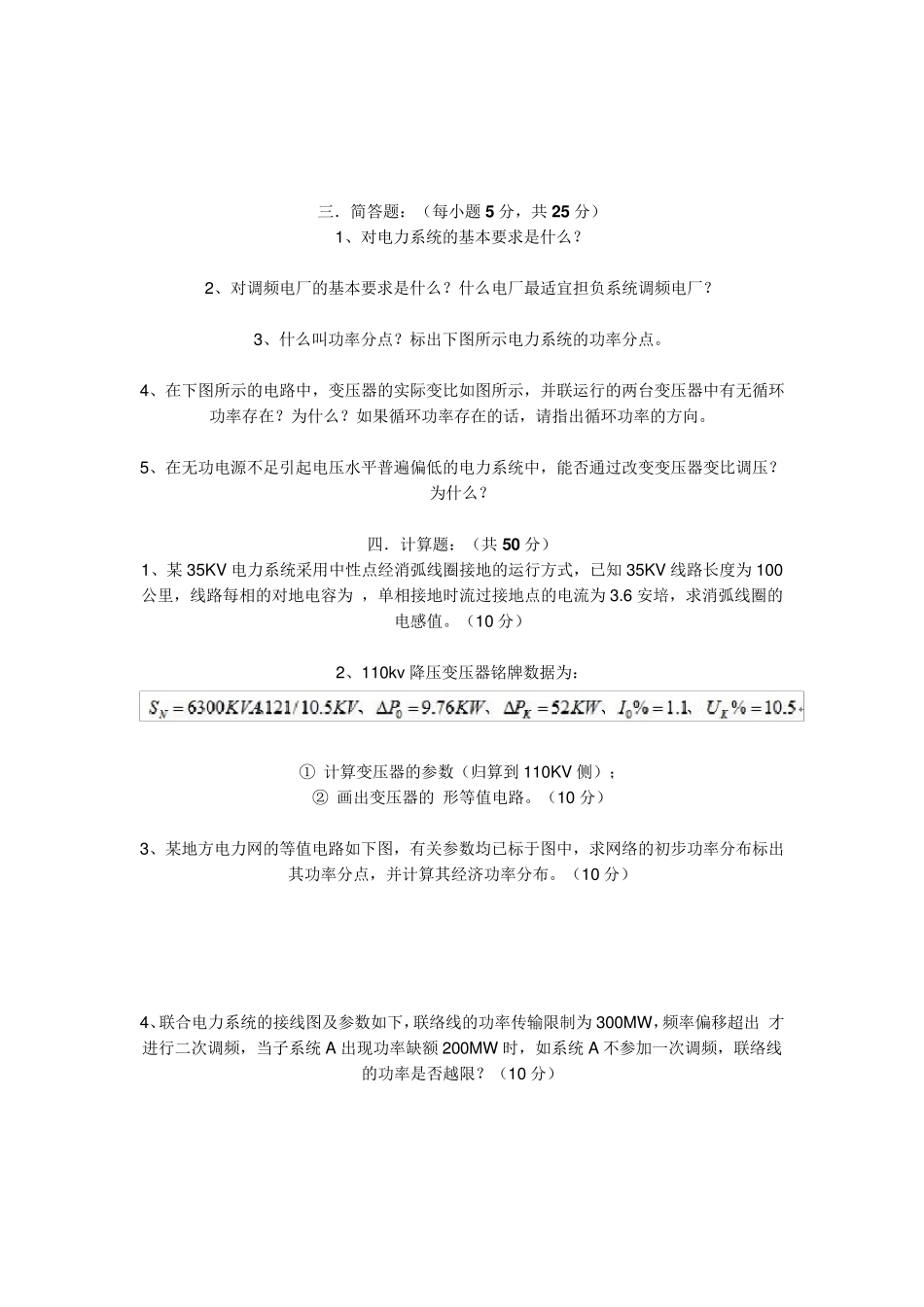

电力系统稳态分析考试试题_第1页
1/15

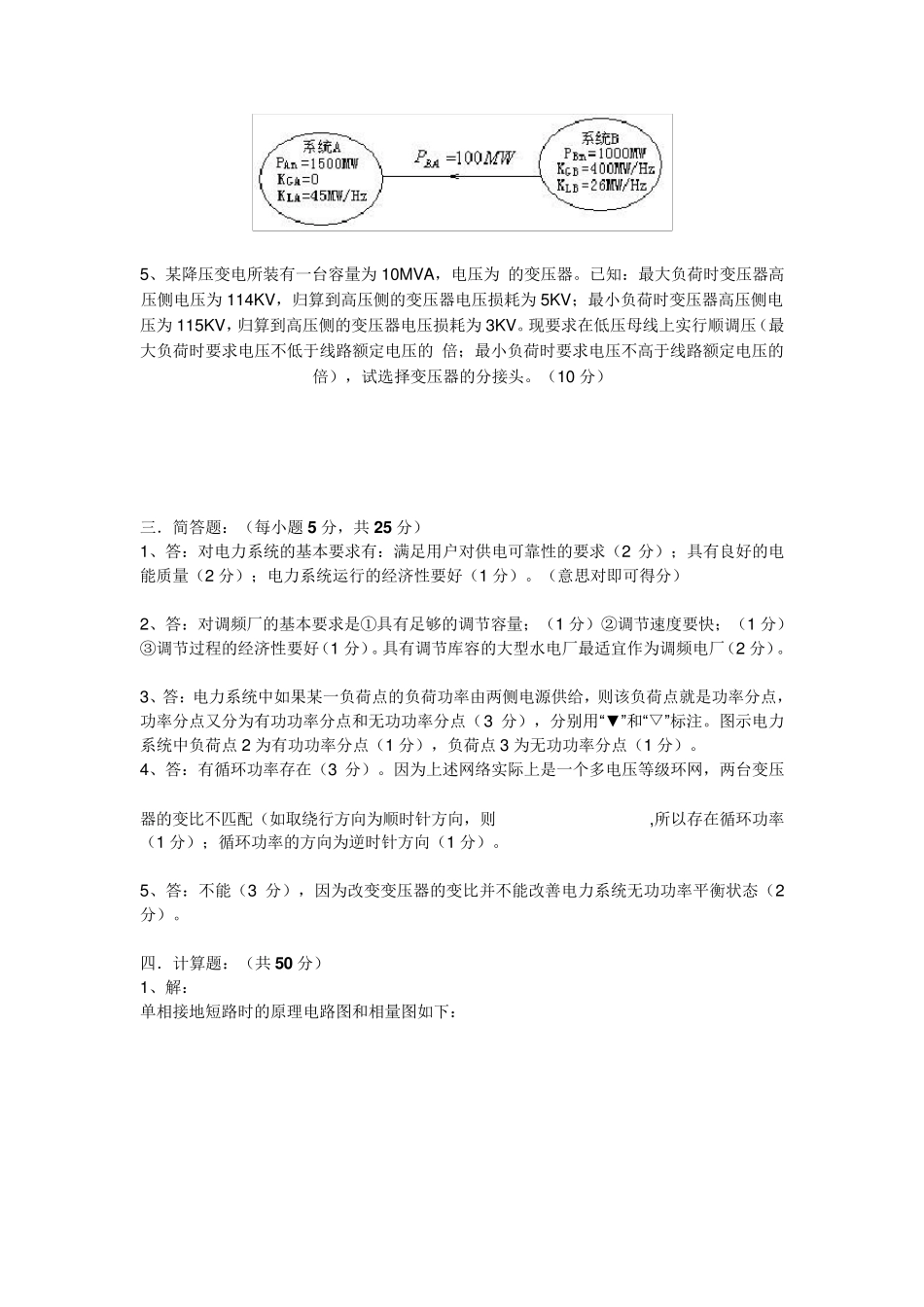

电力系统稳态分析考试试题_第2页
2/15

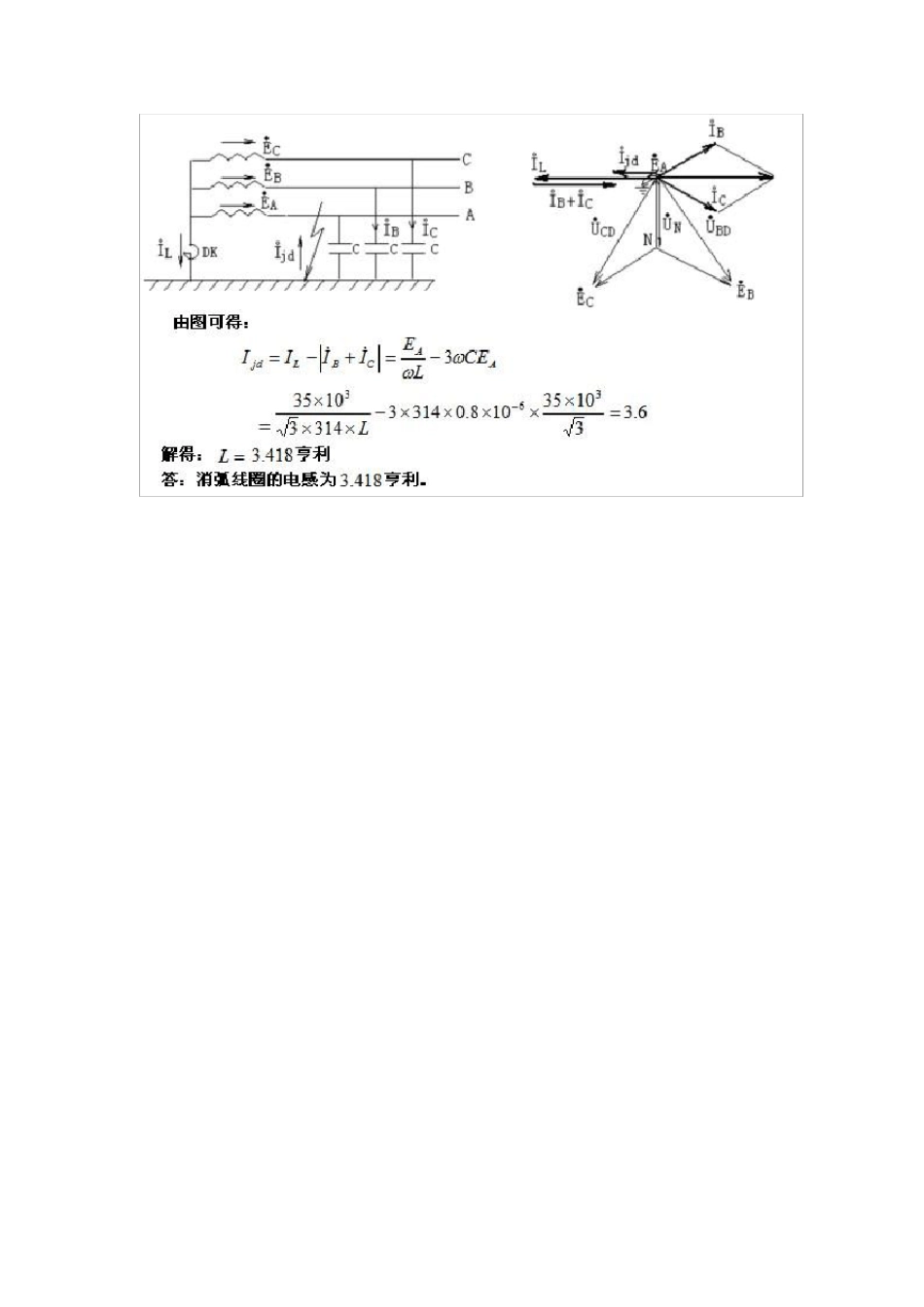

电力系统稳态分析考试试题_第3页
3/15
三.简答题:(每小题5 分,共25 分) 1、对电力系统的基本要求是什么? 2、对调频电厂的基本要求是什么?什么电厂最适宜担负系统调频电厂? 3、什么叫功率分点?标出下图所示电力系统的功率分点。 4、在下图所示的电路中,变压器的实际变比如图所示,并联运行的两台变压器中有无循环功率存在?为什么?如果循环功率存在的话,请指出循环功率的方向。 5、在无功电源不足引起电压水平普遍偏低的电力系统中,能否通过改变变压器变比调压?为什么? 四.计算题:(共50 分) 1、某35KV 电力系统采用中性点经消弧线圈接地的运行方式,已知35KV 线路长度为100公里,线路每相的对地电容为 ,单相接地时流过接地点的电流为3.6 安培,求消弧线圈的电感值。(10 分) 2、110kv降压变压器铭牌数据为: ① 计算变压器的参数(归算到 110KV 侧); ② 画出变压器的 形等值电路。(10 分) 3、某地方电力网的等值电路如下图,有关参数均已标于图中,求网络的初步功率分布标出其功率分点,并计算其经济功率分布。(10 分) 4、联合电力系统的接线图及参数如下,联络线的功率传输限制为300MW,频率偏移超出 才进行二次调频,当子系统A 出现功率缺额 200MW 时,如系统A 不参加一次调频,联络线的功率是否越限?(10 分) 5、某降压变电所装有一台容量为10MVA,电压为 的变压器。已知:最大负荷时变压器高压侧电压为114KV,归算到高压侧的变压器电压损耗为5KV;最小负荷时变压器高压侧电压为115KV,归算到高压侧的变压器电压损耗为3KV。现要求在低压母线上实行顺调压(最大负荷时要求电压不低于线路额定电压的 倍;最小负荷时要求电压不高于线路额定电压的 倍),试选择变压器的分接头。(10 分) 三.简答题:(每小题5 分,共25 分) 1、答:对电力系统的基本要求有:满足用户对供电可靠性的要求(2 分);具有良好的电能质量(2 分);电力系统运行的经济性要好(1 分)。(意思对即可得分) 2、答:对调频厂的基本要求是①具有足够的调节容量;(1 分)②调节速度要快;(1 分)③调节过程的经济性要好(1 分)。具有调节库容的大型水电厂最适宜作为调频电厂(2 分)。 3、答:电力系统中如果某一负荷点的负荷功率由两侧电源供给,则该负荷点就是功率分点,功率分点又分为有功功率分点和无功功率分点(3 分),分别用“▼”和“▽”标注。图示电力系统中负荷点 2 为有功功率分点(1 分),负荷点 3 为...
