电力系统稳态分析部分习题答案

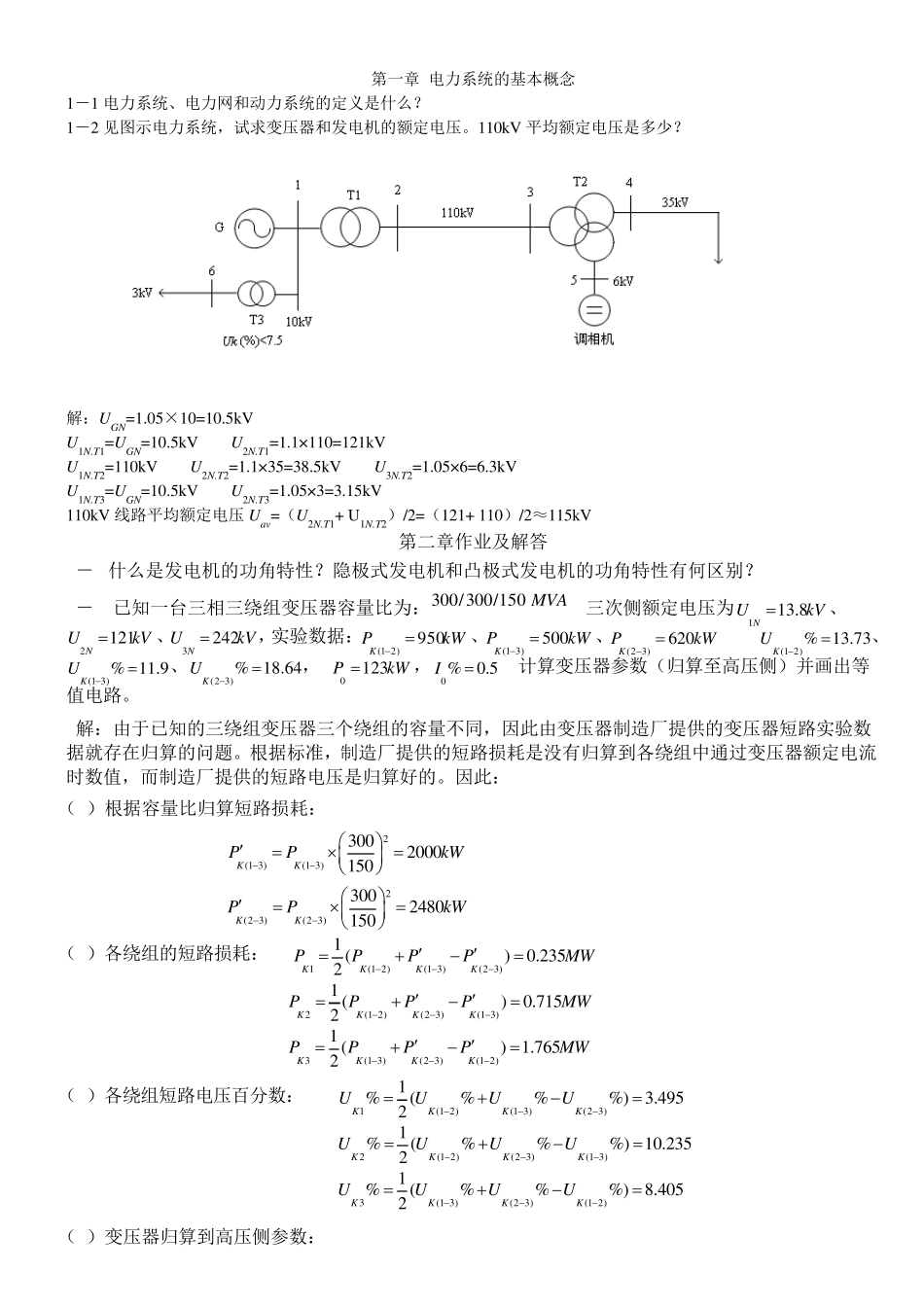

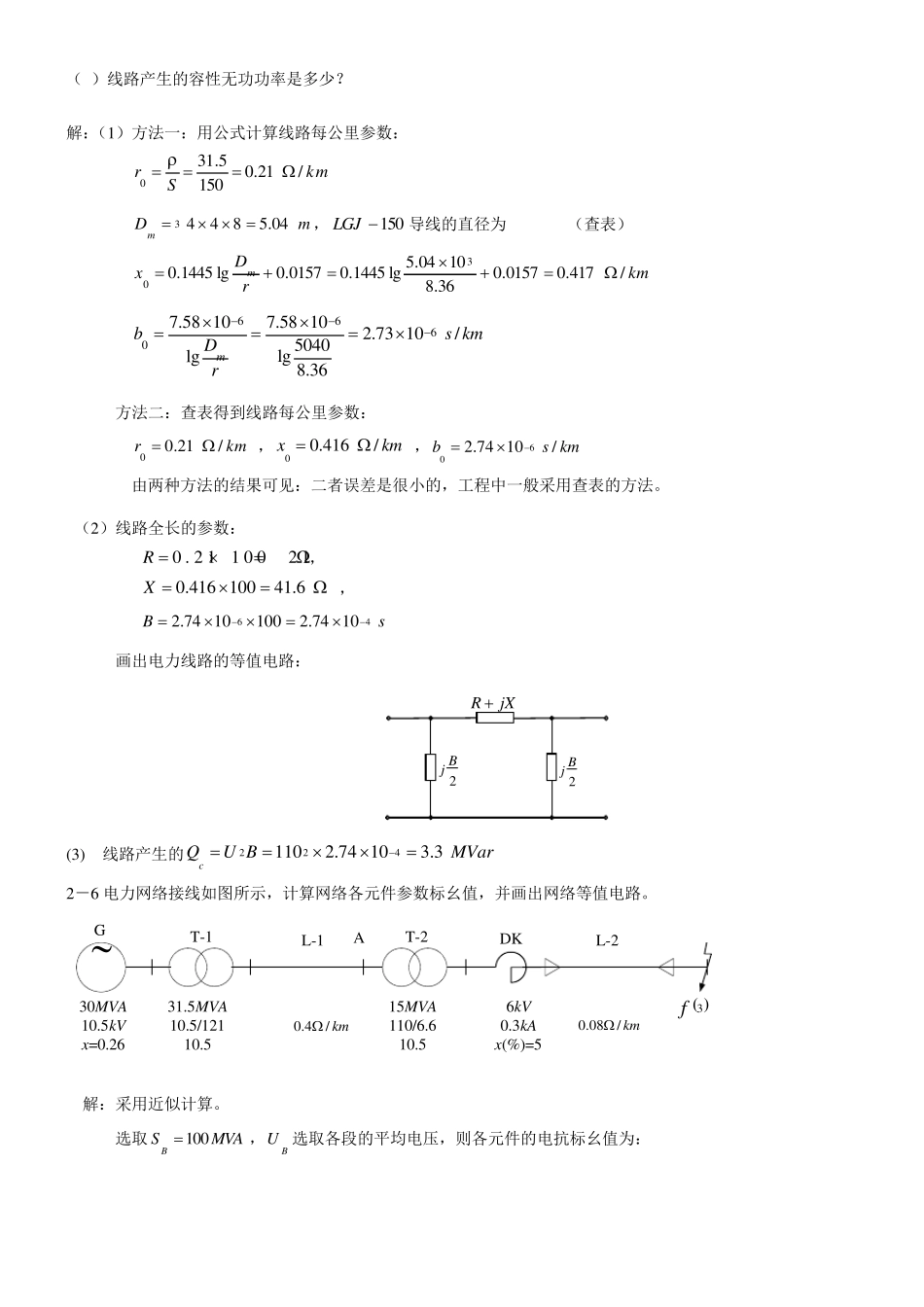

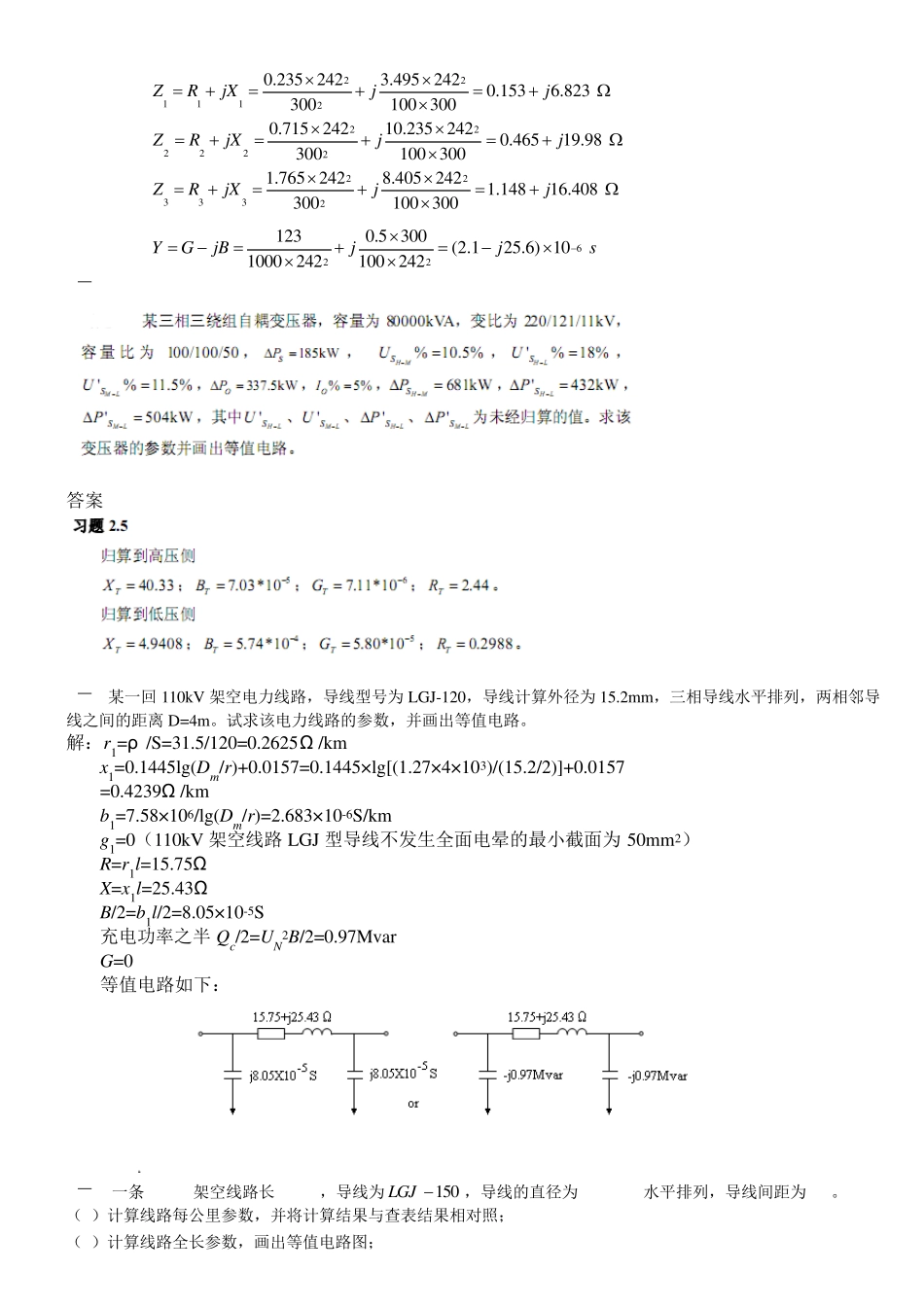

第一章 电力系统的基本概念 1－1 电力系统、电力网和动力系统的定义是什么？ 1－2 见图示电力系统，试求变压器和发电机的额定电压。110kV 平均额定电压是多少？ 解：UGN=1.05×10=10.5kV U1N.T1=UGN=10.5kV U2N.T1=1.1×110=121kV U1N.T2=110kV U2N.T2=1.1×35=38.5kV U3N.T2=1.05×6=6.3kV U1N.T3=UGN=10.5kV U2N.T3=1.05×3=3.15kV 110kV 线路平均额定电压Uav=（U2N.T1+ U1N.T2）/2=（121+ 110）/2≈115kV 第二章作业及解答 2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？ 2－2 已知一台三相三绕组变压器容量比为：300/300/150 MVA, 三次侧额定电压为113.8NUkV、2121NUkV、3242NUkV，实验数据：(1 2)950KPkW、(1 3)500KPkW、(2 3)620KPkW, (1 2)%13.73KU、(1 3)% 11.9KU、(2 3)% 18.64KU， 0123PkW，0%0.5I, 计算变压器参数（归算至高压侧）并画出等值电路。 解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。因此： （1）根据容量比归算短路损耗： 2(1 3)(1 3)3002000150KKPPkW 2(2 3)(2 3)3002480150KKPPkW （2）各绕组的短路损耗： 1(1 2)(1 3)(2 3)1 ()0.2352KKKKPPPPMW 2(1 2)(2 3)(1 3)1 ()0.7152KKKKPPPPMW 3(1 3)(2 3)(1 2)1 ()1.7652KKKKPPPPMW （3）各绕组短路电压百分数： 1(1 2)(1 3)(2 3)1%(%%%)3.4952KKKKUUUU 2(1 2)(2 3)(1 3)1%(%%%)10.2352KKKKUUUU 3(1 3)(2 3)(1 2)1%(%%%)8.4052KKKKUUUU （4）变压器归算到高压侧参数： 2211120.235 2423.495 2420.1536.823300100 300ZRjXjj 2222220.715 24210.235 2420.46519.98300100 300ZRjXjj 2233321.765 2428.405 2421.14816.408300100 300ZRjXjj 6221230.5 300(2.125.6) 101000 242100 242YGjBjjs 2－3 答案 2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm，三相...
