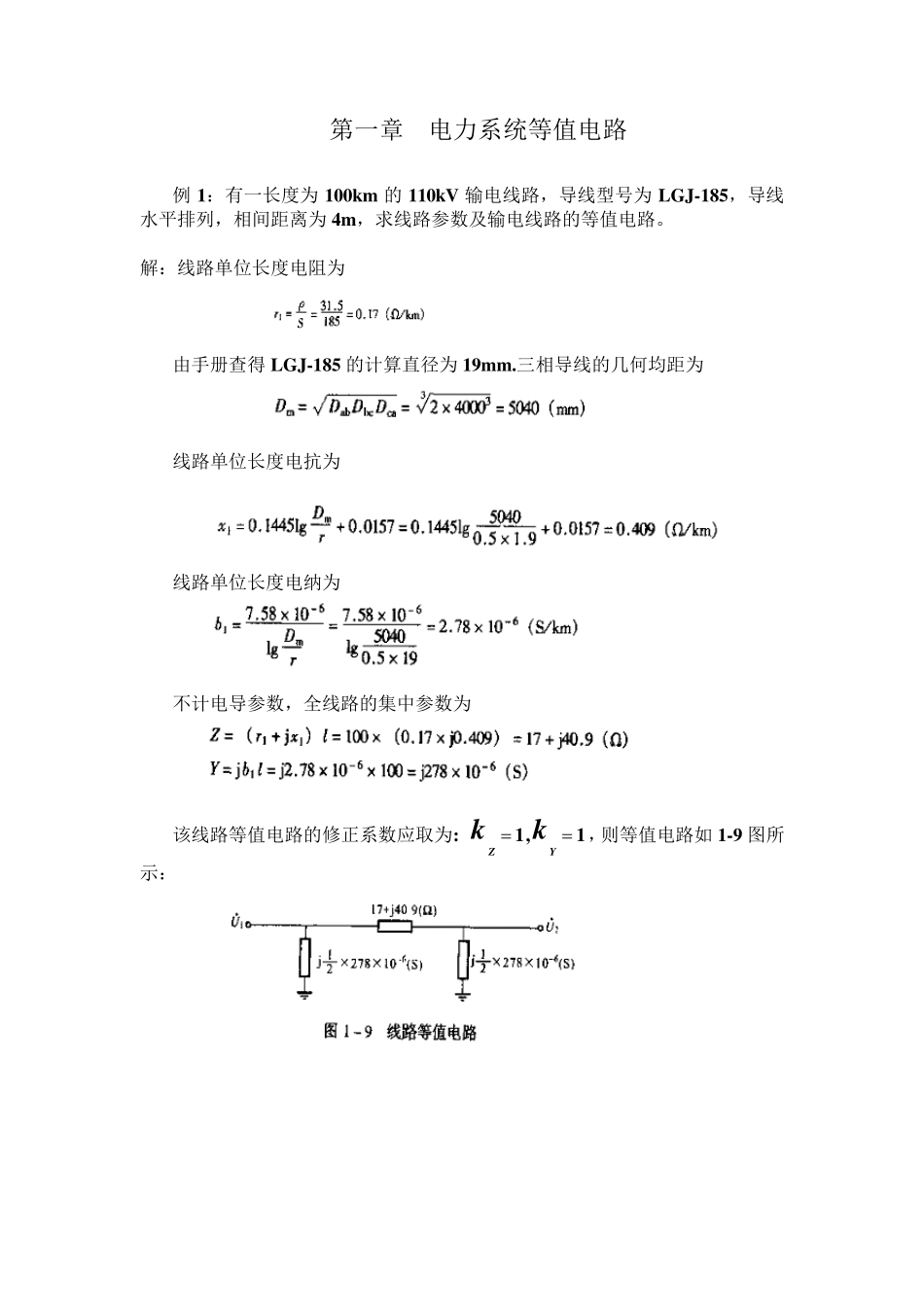

第一章 电力系统等值电路 例1：有一长度为100km 的110kV 输电线路，导线型号为LGJ-185，导线水平排列，相间距离为4m ，求线路参数及输电线路的等值电路。 解：线路单位长度电阻为 由手册查得 LGJ-185 的计算直径为19m m .三相导线的几何均距为 线路单位长度电抗为 线路单位长度电纳为 不计电导参数，全线路的集中参数为 该线路等值电路的修正系数应取为: 1Zk  ,1Yk ，则等值电路如 1-9 图所示： 例 2：已知某三绕组变压器铭牌上的参数有:额定容量120MVA，容量比为100/100/50，变比为220/121/10.5kv，0%I 0.9，△ P0=123.1KW ，(1 2)Pk =660KW ， (3 1)'Pk =256KW ，(2 3)'Pk =227KW ，(1 2)U k  %=24.7，(3 1)U k  %=14.7，(2 3)U k  %=8.8。试计算变压器参数，并作等值电路。 电抗参数为 等值电路如图1 一1 4 所示(在变压器参数计算时，应根据题目要求，将参数归到某一侧，计算时NU就应选用该侧的额定电压)。 思考题与习题 一、思考题 1、 电力变压器的主要作用是什么?主要类别有哪些? 2、 电力线路一般用怎样的等值电路来表示?集中参数如何计算? 3、 为什么要规定电力系统的电压等级?我国主要的电压等级有哪些?电力系统各元件(设备)的额定电压是如何确定的? 4、 变压器的短路试验和空载试验是在什么条件下做的?如何用这两个试验得到的数据计算变压器等值电路中的参数? 二、练习题 1、某三相单回输电线路.采用 LGJJ 一300 型导线，已知导线的相间距离为 D=6m,查手册.该型号导线的计算外径为 25.68mm。试求:(1)三相导线水平布置且完全换位时.每公里线路的电抗值和电纳值;(2)三相导线按等边三角形布置时，每公里线路的电抗值和电纳值。 2、一长度为 600km 的 500kV 架空线路，使用 4LGJQ-400 型四分裂导线，rl = 0.018/ km,x1=0.275/ km,64.05 101bS/km, 1g =0, 试计算该线路的 型等值电路参数，并作等值电路。 3 、 某 10kV 变 电 站 装 有 一台 SJL1-630/10 型 变 压 器 ， 其 铭 牌 数 据 如下: S N =630KVA,电压为 10/0.4KV,0P=1.3kw ,Pk=8.4kw ,%4ku,%2,0I 求归算到变压器高压侧的各项参数，并作等值电路。 5、 一台 SFL1-31500/35型双绕组三相变压器.额定变比为 35/11kV, 0P=30kw ，%1.2,0IPk=177.2kw , %8U k，求变压器归算到低压侧参数的有名值，并...
