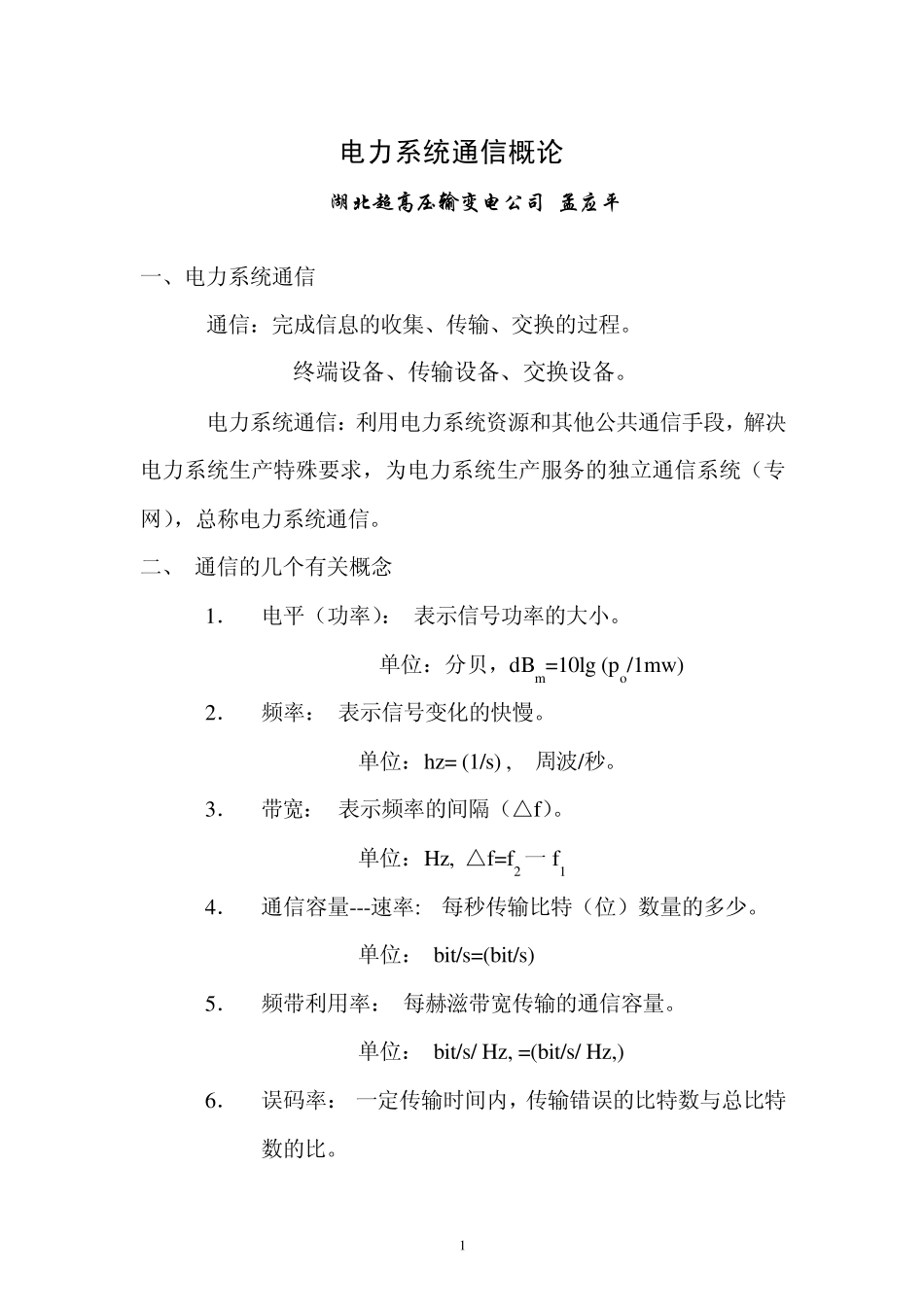

1 电力系统通信概论 湖北超高压输变电公司 孟应平 一、电力系统通信 通信：完成信息的收集、传输、交换的过程。 终端设备、传输设备、交换设备。 电力系统通信：利用电力系统资源和其他公共通信手段，解决电力系统生产特殊要求，为电力系统生产服务的独立通信系统（专网），总称电力系统通信。 二、 通信的几个有关概念 1． 电平（功率）： 表示信号功率的大小。 单位：分贝，dBm=10lg (po/1mw) 2． 频率： 表示信号变化的快慢。 单位：hz= (1/s) , 周波/秒。 3． 带宽： 表示频率的间隔（△f）。 单位：Hz, △f=f2 一f1 4． 通信容量---速率: 每秒传输比特（位）数量的多少。 单位： bit/s=(bit/s) 5． 频带利用率： 每赫滋带宽传输的通信容量。 单位： bit/s/ Hz, =(bit/s/ Hz,) 6． 误码率： 一定传输时间内，传输错误的比特数与总比特 数的比。 2 单位：EBR（Error Bit Rate）=(错误比特/总比特数) 7． 码型： 用以表示二进制代码的信号的波形。 AMI, CMI, BCD（二十进制编码） RZ（归零码）, NRZ（不归零码） HDB3（三阶高密度双极性码） 8. 编码： 通过数码变换，将原始二进制代码变换成适合信道传输的另一种数玛的过程，叫编码。编码的目的是： 1） 便于提出时钟； 2） 提高信号抗干扰能力； 3） 便于检测误码和纠错； 4） 压缩码率，提高线路传输速率； 9． 调制：利用待传输信号（数字、模拟）去改变载频（波）信号的某一参数（量），便于信道传输，这一过程就叫调制。 1） 调幅 2） 调频 3） 调相 10． 复用：在一个传输煤质中，同时传输多个信号，就叫复用。 1） 频分复用 2） 时分复用 3） 码分复用 4） 波分复用 3 11． 时钟： 设备固有的（或外部输入）频率和波形都固定的信号源。 （hz，bit/s） 12． 同步： 同一网络上的网元设备，通过同一时钟信号源的指挥，达到同节拍的信号输入、输出，此时的状态叫同步；反之，叫失步。 13. PCM：（Pulse Coded Modulation &Demudulation） 脉冲编码调制解调机（终端机） 功能： 将 30 路模拟信号或低速数据信号复接成一路 2M数据信号；反之，将一路 2M 数据信号分解成 30 路模拟信号或低速数据信号。 PCM的帧结构如下： 1复帧=16帧（2ms） 1帧 F15 F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15 F0 1帧 125μ s 32个时隙 /256比特 1路...
