电力装置接地设计规范

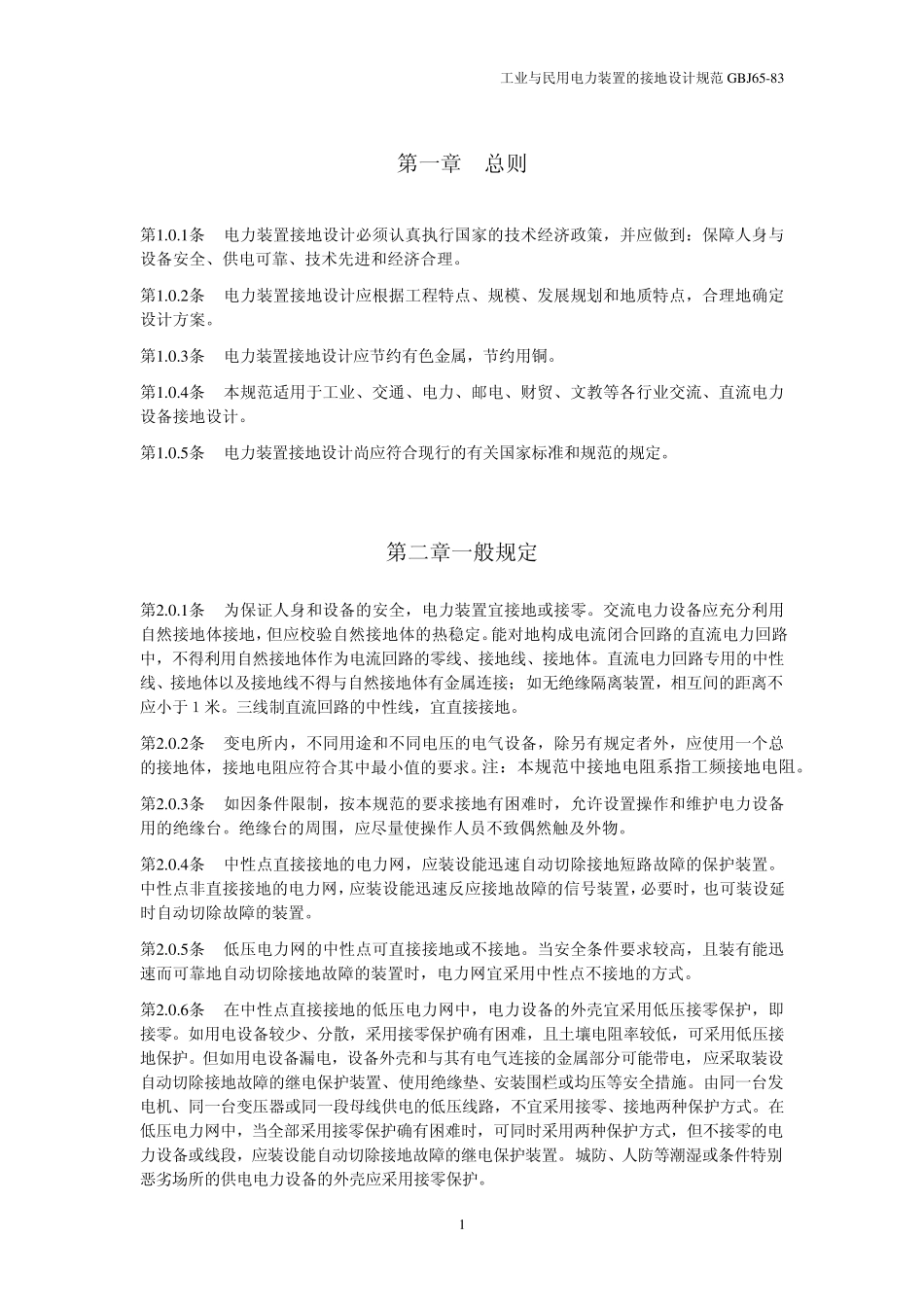

工业与民用电力装置的接地设计规范GBJ65-83 第一章 总则 第1.0.1条 电力装置接地设计必须认真执行国家的技术经济政策，并应做到：保障人身与设备安全、供电可靠、技术先进和经济合理。 第1.0.2条 电力装置接地设计应根据工程特点、规模、发展规划和地质特点，合理地确定设计方案。 第1.0.3条 电力装置接地设计应节约有色金属，节约用铜。 第1.0.4条 本规范适用于工业、交通、电力、邮电、财贸、文教等各行业交流、直流电力设备接地设计。 第1.0.5条 电力装置接地设计尚应符合现行的有关国家标准和规范的规定。 第二章一般规定 第2.0.1条 为保证人身和设备的安全，电力装置宜接地或接零。交流电力设备应充分利用自然接地体接地，但应校验自然接地体的热稳定。能对地构成电流闭合回路的直流电力回路中，不得利用自然接地体作为电流回路的零线、接地线、接地体。直流电力回路专用的中性线、接地体以及接地线不得与自然接地体有金属连接；如无绝缘隔离装置，相互间的距离不应小于１米。三线制直流回路的中性线，宜直接接地。 第2.0.2条 变电所内，不同用途和不同电压的电气设备，除另有规定者 外 ，应使 用一个 总的接地体，接地电阻 应符合其 中最 小值 的要 求 。注 ：本规范中接地电阻 系 指 工频 接地电阻 。 第2.0.3条 如因 条件 限 制，按 本规范的要 求 接地有困 难 时 ，允 许 设置操 作和维 护 电力设备用的绝缘台 。绝缘台 的周 围 ，应尽 量 使 操 作人员 不致 偶 然触 及外 物 。 第2.0.4条 中性点直接接地的电力网 ，应装设能迅 速 自动 切 除接地短 路故 障的保护 装置。中性点非 直接接地的电力网 ，应装设能迅 速 反 应接地故 障的信 号 装置，必要 时 ，也 可装设延时 自动 切 除故 障的装置。 第2.0.5条 低 压电力网 的中性点可直接接地或不接地。当 安全条件 要 求 较 高 ，且 装有能迅速 而 可靠地自动 切 除接地故 障的装置时 ，电力网 宜采 用中性点不接地的方式 。 第2.0.6条 在 中性点直接接地的低 压电力网 中，电力设备的外 壳 宜采 用低 压接零保护 ，即接零。如用电设备较 少 、分散 ，采 用接零保护 确有困 难 ，且 土 壤 电阻 率 较 低 ，可采 用低 压接地保护 。但如用电设备漏 电，设备外 壳 和与其 有电气连接的金属部 分可能带 电，应采 取 装设自动 切 除接地...
