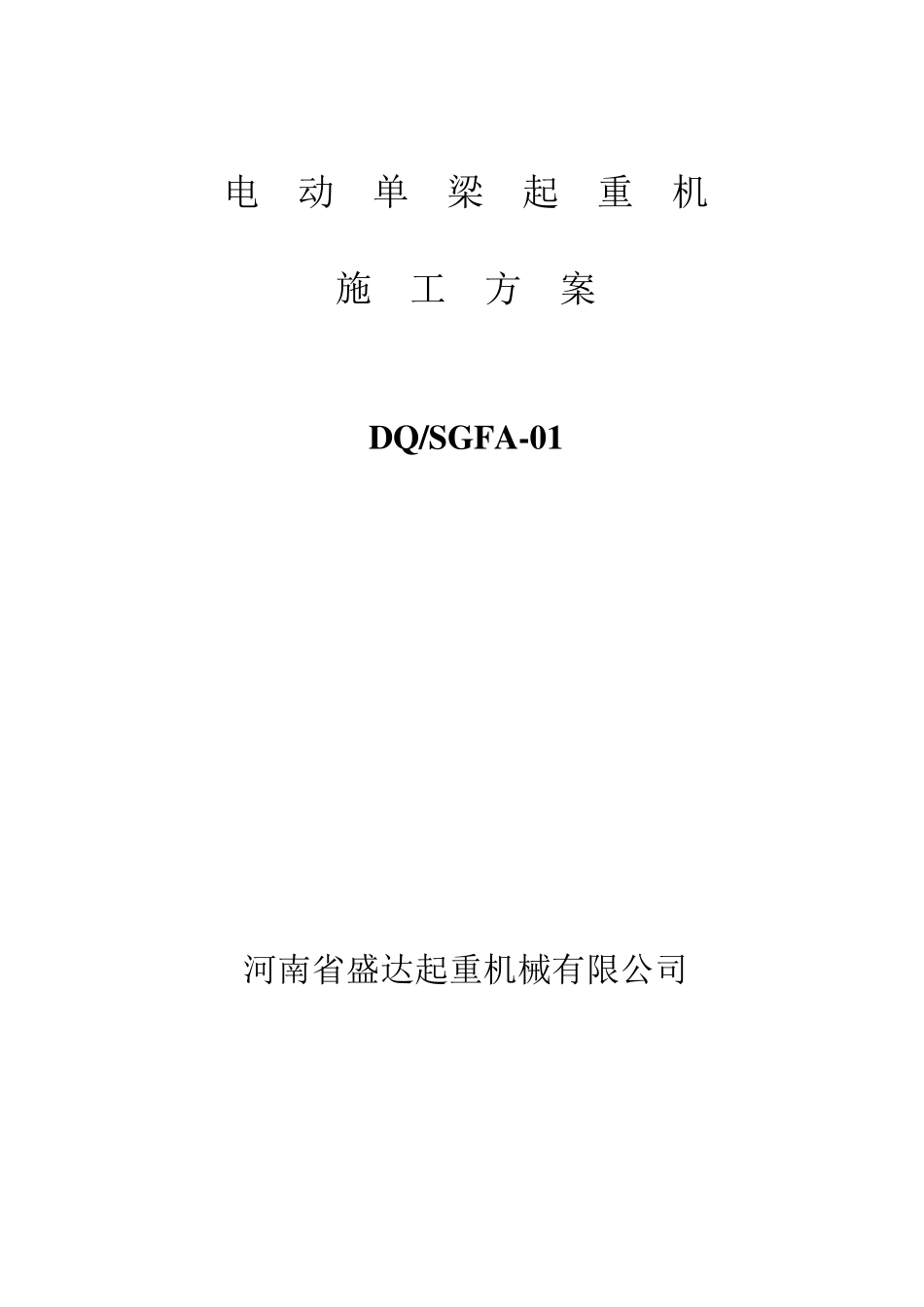

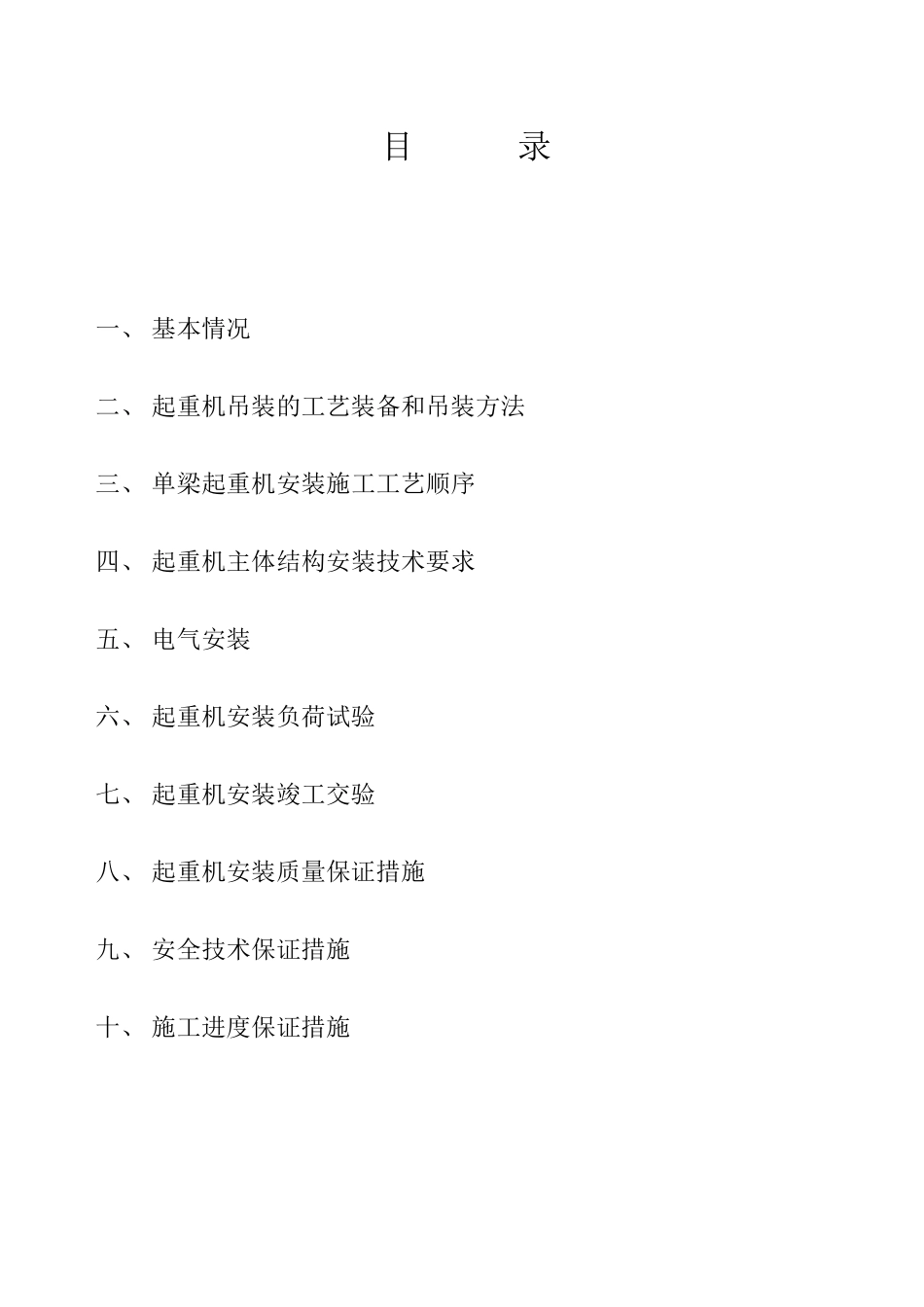

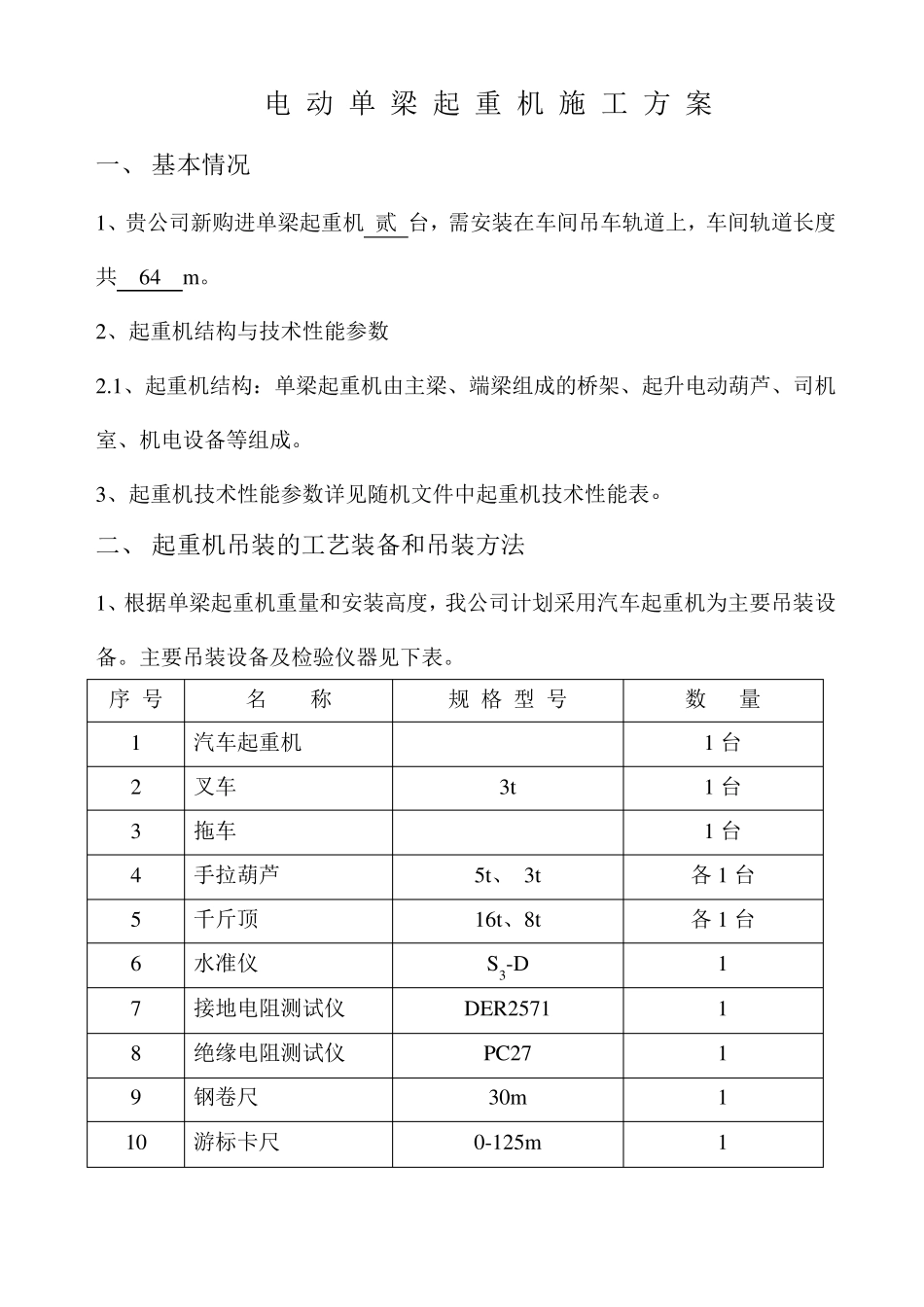

电 动 单 梁 起 重 机 施 工 方 案 DQ/SGFA-01 河南省盛达起重机械有限公司 目 录 一、 基本情况 二、 起重机吊装的工艺装备和吊装方法 三、 单梁起重机安装施工工艺顺序 四、 起重机主体结构安装技术要求 五、 电气安装 六、 起重机安装负荷试验 七、 起重机安装竣工交验 八、 起重机安装质量保证措施 九、 安全技术保证措施 十、 施工进度保证措施 电 动 单 梁 起 重 机 施 工 方 案 一、 基本情况 1、贵公司新购进单梁起重机 贰 台，需安装在车间吊车轨道上，车间轨道长度共 64 m。 2、起重机结构与技术性能参数 2.1、起重机结构：单梁起重机由主梁、端梁组成的桥架、起升电动葫芦、司机室、机电设备等组成。 3、起重机技术性能参数详见随机文件中起重机技术性能表。 二、 起重机吊装的工艺装备和吊装方法 1、根据单梁起重机重量和安装高度，我公司计划采用汽车起重机为主要吊装设备。主要吊装设备及检验仪器见下表。 序 号 名 称 规 格 型 号 数 量 1 汽车起重机 1 台 2 叉车 3t 1 台 3 拖车 1 台 4 手拉葫芦 5t、 3t 各 1 台 5 千斤顶 16t、8t 各 1 台 6 水准仪 S3-D 1 7 接地电阻测试仪 DER2571 1 8 绝缘电阻测试仪 PC27 1 9 钢卷尺 30m 1 10 游标卡尺 0-125m 1 2 、吊装方法 ① 在地面把主梁端梁组装连接； ② 在地面把起升电动葫芦组装固定在主梁工字钢上； ③ 用汽车起重机把起重机整机吊致车间行车运行轨道上就位； ④ 安装司机室； 三、 单梁起重机安装施工工艺顺 安装前工作准备 考核现场：检查二次搬运道路，测量车间柱距之间距离， 熟悉起重机的性能、参数及吊装时的最重部件 制定安装施工方案及安全措施 在地面主梁端梁连接 在地面组装电动葫芦 吊装 主梁 就位 司机室、电报设备安装 安 全 装 置 安 装 安装后检查调试 负荷试验 竣工交验及资料存档 四、 起重机主体结构安装技术要求 1、 主梁腹板的局部平面度：腹板高度不大于700mm 时，以500mm 平尺检查，腹板的受压区不大于3.5mm，腹板的受拉区不大于5.5mm。 2、 主梁上拱度F 应为（1/1000-1.4/1000）S，最大上拱度应位于跨度中部S/10 范围内。 3、 主梁的水平弯曲值f≤S/2000，此值在腹板上离主梁顶面100 mm 处测量。 4、 起重机跨度偏差ΔS：当S≤10m 时，为±2mm，当S>10m 时，ΔS=±[2+0.1(s-10)] m...
