电动吊篮安装方案

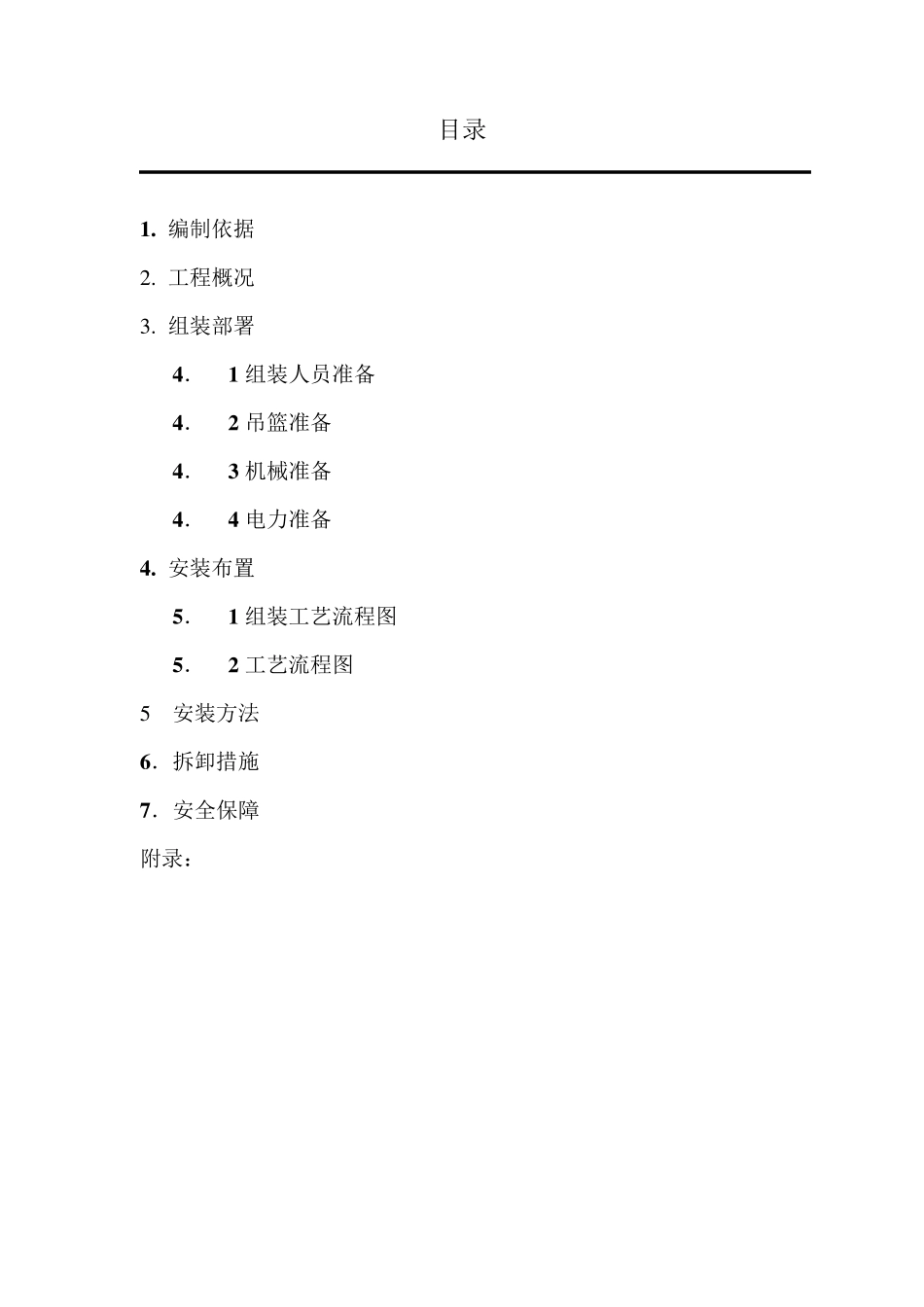

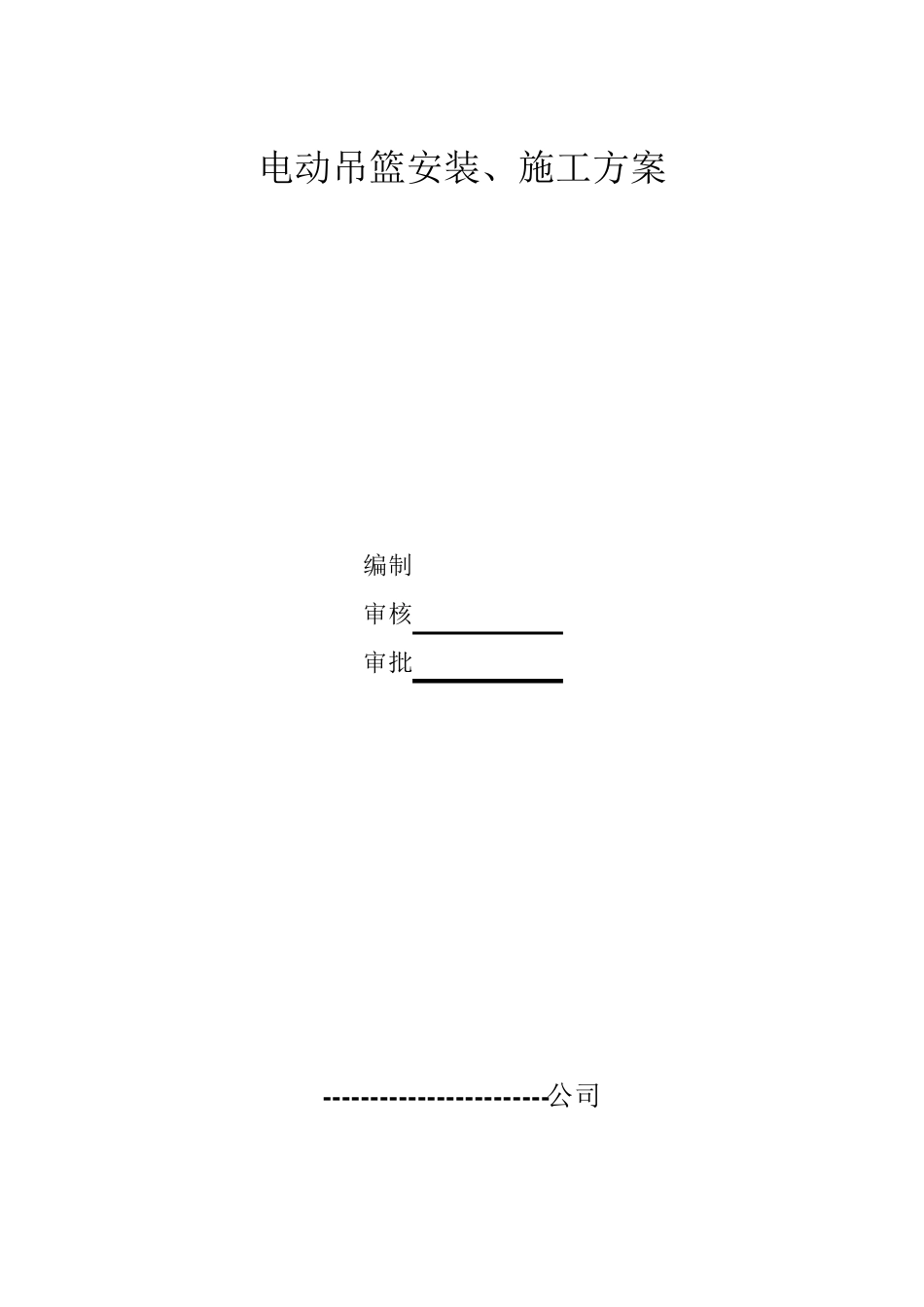

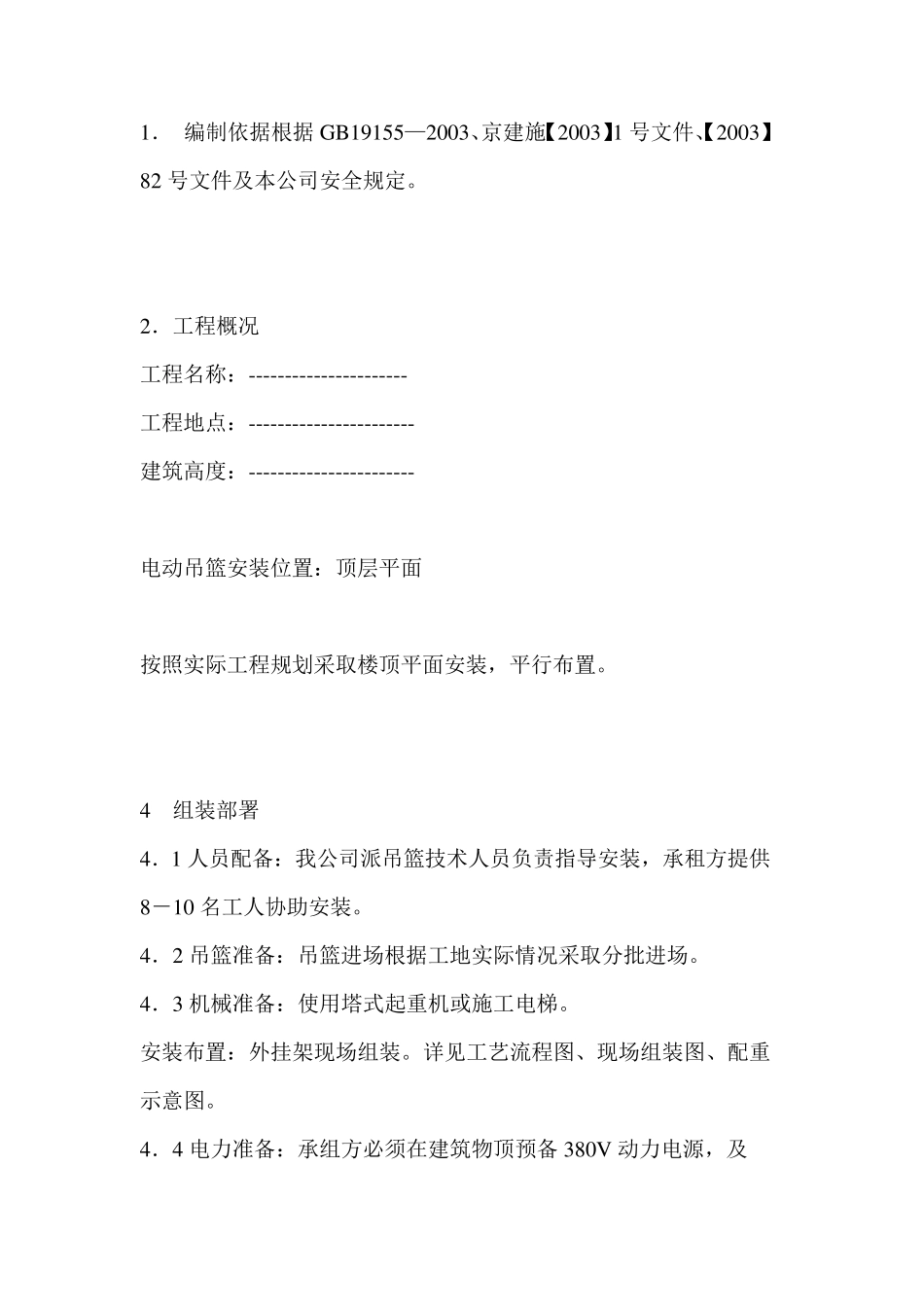

电动吊篮安装、施工方案 编制 审核 审批 ------------------------公司 目录 1 . 编制依据 2 . 工程概况 3 . 组装部署 4 ． 1 组装人员准备 4 ． 2 吊篮准备 4 ． 3 机械准备 4 ． 4 电力准备 4 . 安装布置 5 ． 1 组装工艺流程图 5 ． 2 工艺流程图 5 安装方法 6 ．拆卸措施 7 ．安全保障 附录： 1． 编制依据根据GB19155—2003、京建施【2003】1 号文件、【2003】82 号文件及本公司安全规定。 2．工程概况 工程名称：---------------------- 工程地点：----------------------- 建筑高度：----------------------- 电动吊篮安装位置：顶层平面 按照实际工程规划采取楼顶平面安装，平行布置。 4 组装部署 4．1 人员配备：我公司派吊篮技术人员负责指导安装，承租方提供8－10 名工人协助安装。 4．2 吊篮准备：吊篮进场根据工地实际情况采取分批进场。 4．3 机械准备：使用塔式起重机或施工电梯。 安装布置：外挂架现场组装。详见工艺流程图、现场组装图、配重示意图。 4．4 电力准备：承组方必须在建筑物顶预备 380V 动力电源，及 三级动力柜。 6 ． 安装布置 5 .1 电动吊篮组装工艺流程图 检查、核对零部件 零部件运输到位 水平运输 垂直运输 吊篮整体组装 工 安 限 锁 配 提 安 底 高 电 电 附 作 全 位 绳 重 升 全 低 器 源 件 钢 钢 器 轮 块 机 锁 板 侧 箱 线 丝 丝 片 绳 绳 组装前准备工作： （1）必须对进场吊篮的各个零件、部件进行检查核对验收。 （2 ）按组装流程图将吊篮各零部件运送到组装位置。 （3 ）由出租方（厂商）与租用方共同点验。 5 ．2 安装工艺流程图 按照安装方案准备吊篮 水平运输 垂直运输 绳坠铁 悬挂平台 电器系统 悬挂机构 钢丝绳 配重块 整体联结 通电试运行 载荷试验 验收交接 6 安装方法 吊篮安装顺序图： 悬挂装置 钢丝绳 垂放钢丝绳 配重块 悬挂平台 穿钢丝绳、平台定位 安全锁 配电箱 提升机 缓冲垫 坠铁 运行前调整 限位装置 悬挂机构的安装 悬挂机构安装于建筑物的顶面。将悬挂机构的零件调运至建筑物顶部后，在平面图标注的位置进行安装，安装顺序如下图： 调节座 前支架 调整调节座高度 前梁 中梁 调节座 后支座 调整调节座高度 后梁 调整前后支座距离 上支架 拉力钢丝绳 轴销附件 张紧拉力钢丝绳 钢丝绳 悬挂...
