电动机常见故障案例分析VIP专享

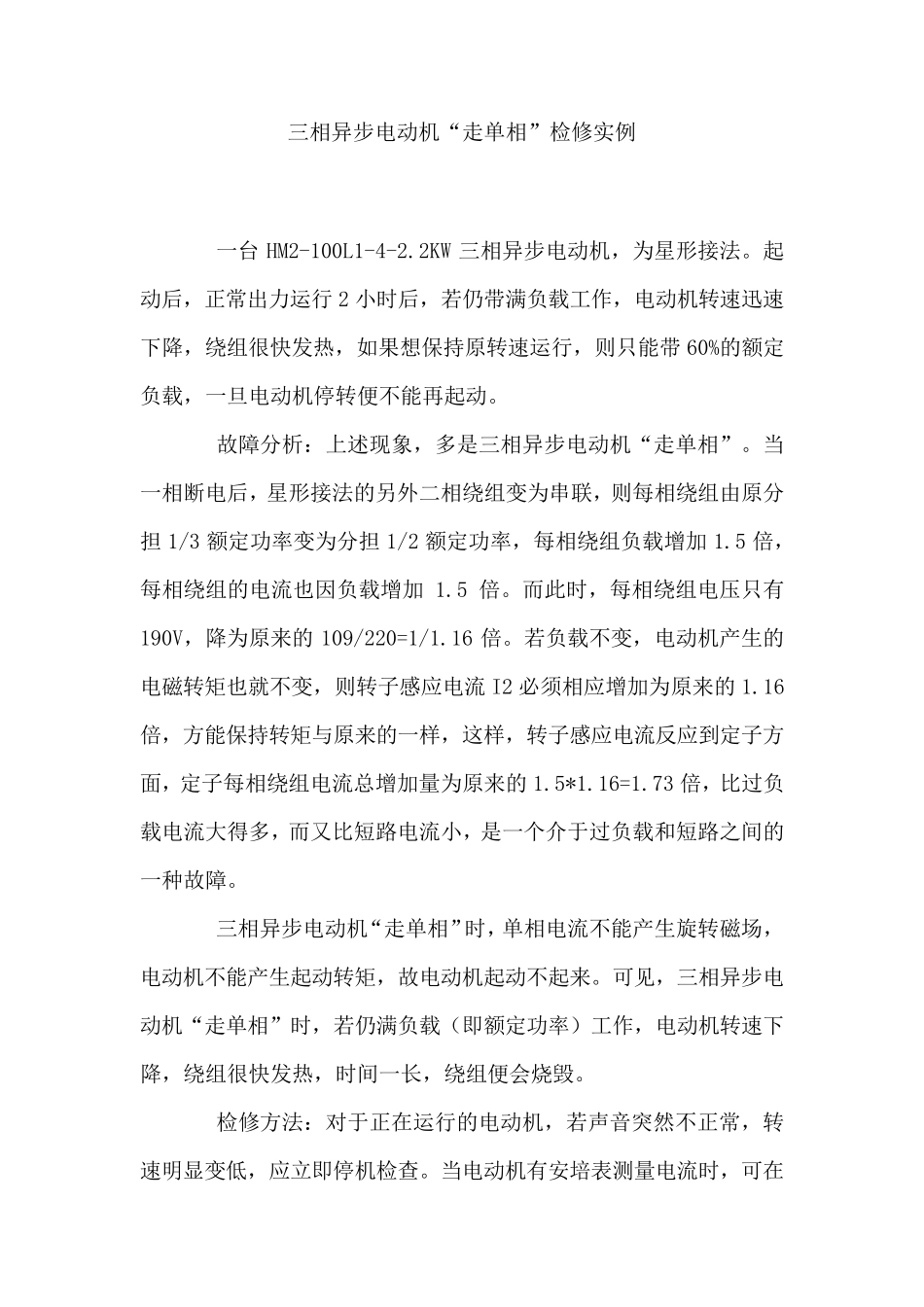

三相异步电动机“走单相”检修实例 一台 HM2-100L1-4-2.2KW 三相异步电动机，为星形接法。起动后，正常出力运行 2 小时后，若仍带满负载工作，电动机转速迅速下降，绕组很快发热，如果想保持原转速运行，则只能带 60%的额定负载，一旦电动机停转便不能再起动。 故障分析：上述现象，多是三相异步电动机“走单相”。当一相断电后，星形接法的另外二相绕组变为串联，则每相绕组由原分担 1/3 额定功率变为分担 1/2 额定功率，每相绕组负载增加 1.5 倍，每相绕组的电流也因负载增加 1.5 倍。而此时，每相绕组电压只有190V，降为原来的 109/220=1/1.16 倍。若负载不变，电动机产生的电磁转矩也就不变，则转子感应电流 I2 必须相应增加为原来的 1.16倍，方能保持转矩与原来的一样，这样，转子感应电流反应到定子方面，定子每相绕组电流总增加量为原来的 1.5*1.16=1.73 倍，比过负载电流大得多，而又比短路电流小，是一个介于过负载和短路之间的一种故障。 三相异步电动机“走单相”时，单相电流不能产生旋转磁场，电动机不能产生起动转矩，故电动机起动不起来。可见，三相异步电动机“走单相”时，若仍满负载（即额定功率）工作，电动机转速下降，绕组很快发热，时间一长，绕组便会烧毁。 检修方法：对于正在运行的电动机，若声音突然不正常，转速明显变低，应立即停机检查。当电动机有安 培 表 测 量电流时，可在停机前检查三相电流是否平衡，如无此装置，在停机后重新合闸，若电动机只嗡嗡响不能起动起来，大多是由于一相保险丝熔断造成的，在拉闸时，该相刀口上无火花。此时，更换新保险丝即可。 电刷火花过大的解决方法 1．电刷与换向器接触不良或电刷磨损过短；研磨电刷接触面,更换新电刷。 2．电刷上弹簧压力不均匀 ：适当调整弹簧压力,使每个电刷压力保持在1.47×104～2.45×104Pa,也可凭手上的感觉 。 3．刷握松动 将刷握螺栓固紧,使刷握和换向器表面平行 ；刷握离换向器表面距离过大 ；调整刷握至换向器距离,一般为 2～ 3mm 。 4．电刷牌号不符合要求 ：更换原来牌号 。 5．电刷与刷握配合不当 ：不能过紧或过松,保证在热态时,电刷在刷握中能自由滑动,过紧可用砂纸将电刷适当砂去一些,过松的要调换新电刷 。 6．换向器片间云母未拉净 ：用手拉刀刻去剩余云母。 7．刷架中心位置不对 ：移动刷架座,选择火花最好位置 。 8．电机长期超负载 ：调整负载,在额定 负载内 。 9．换向极线圈短...
