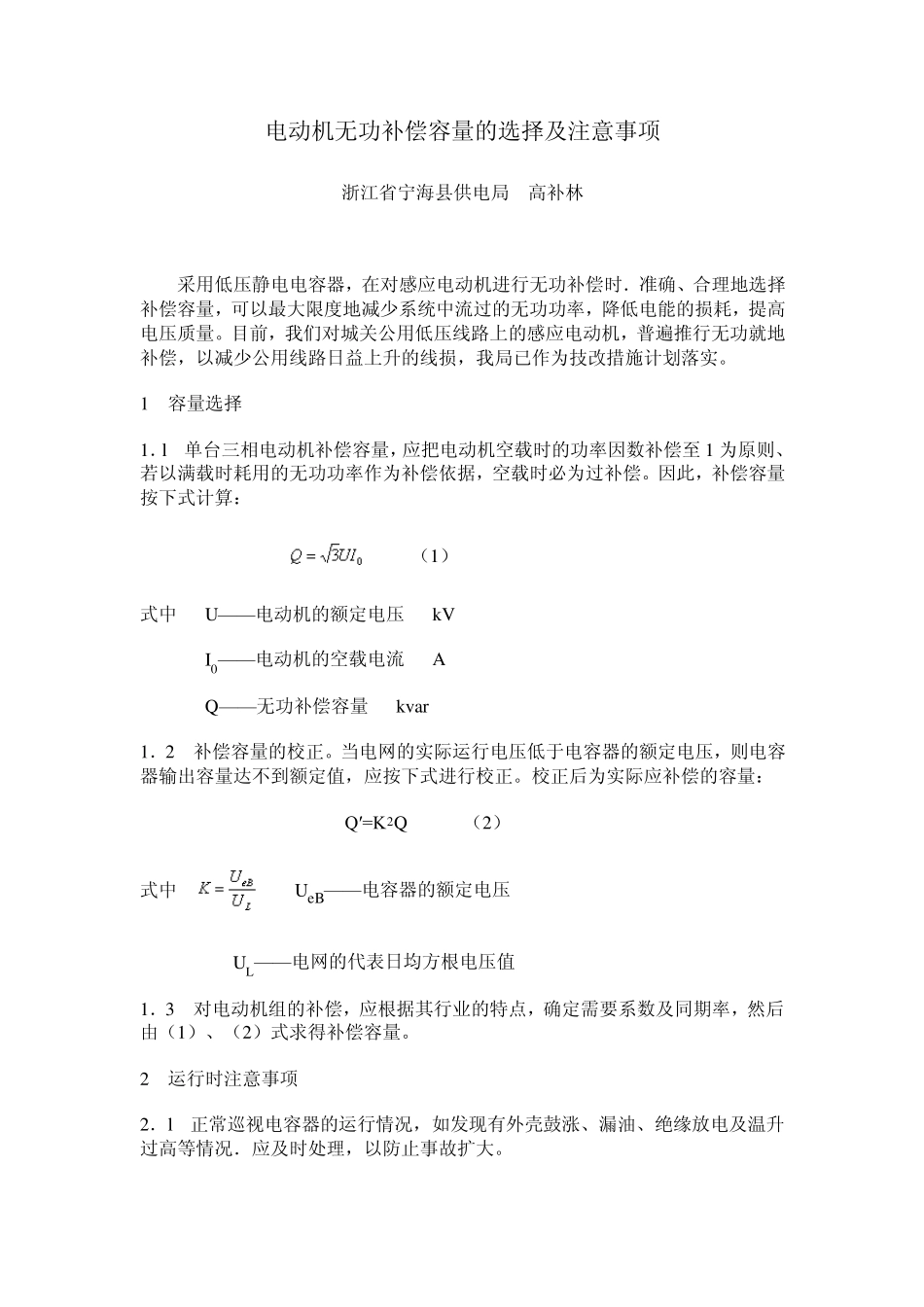

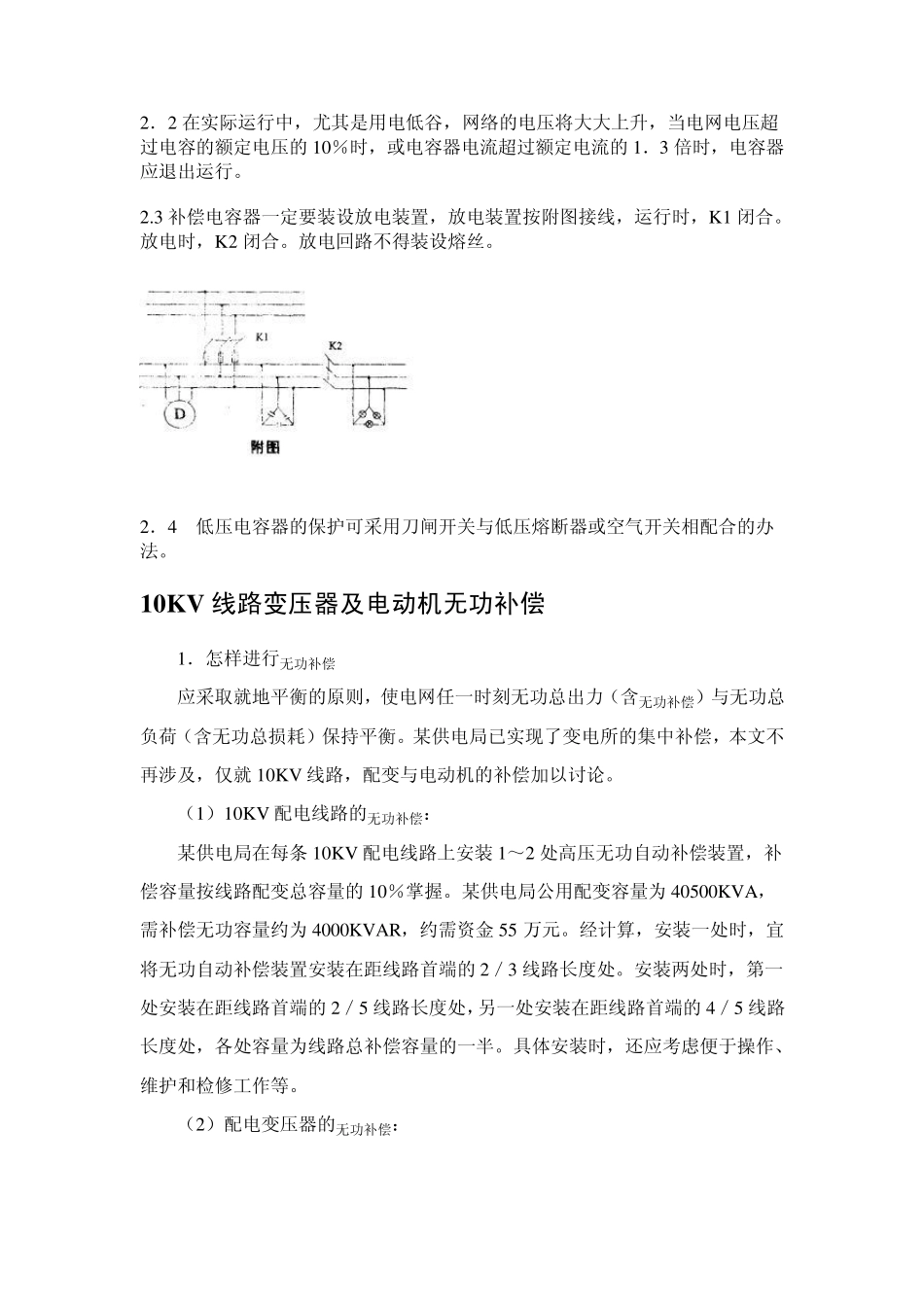

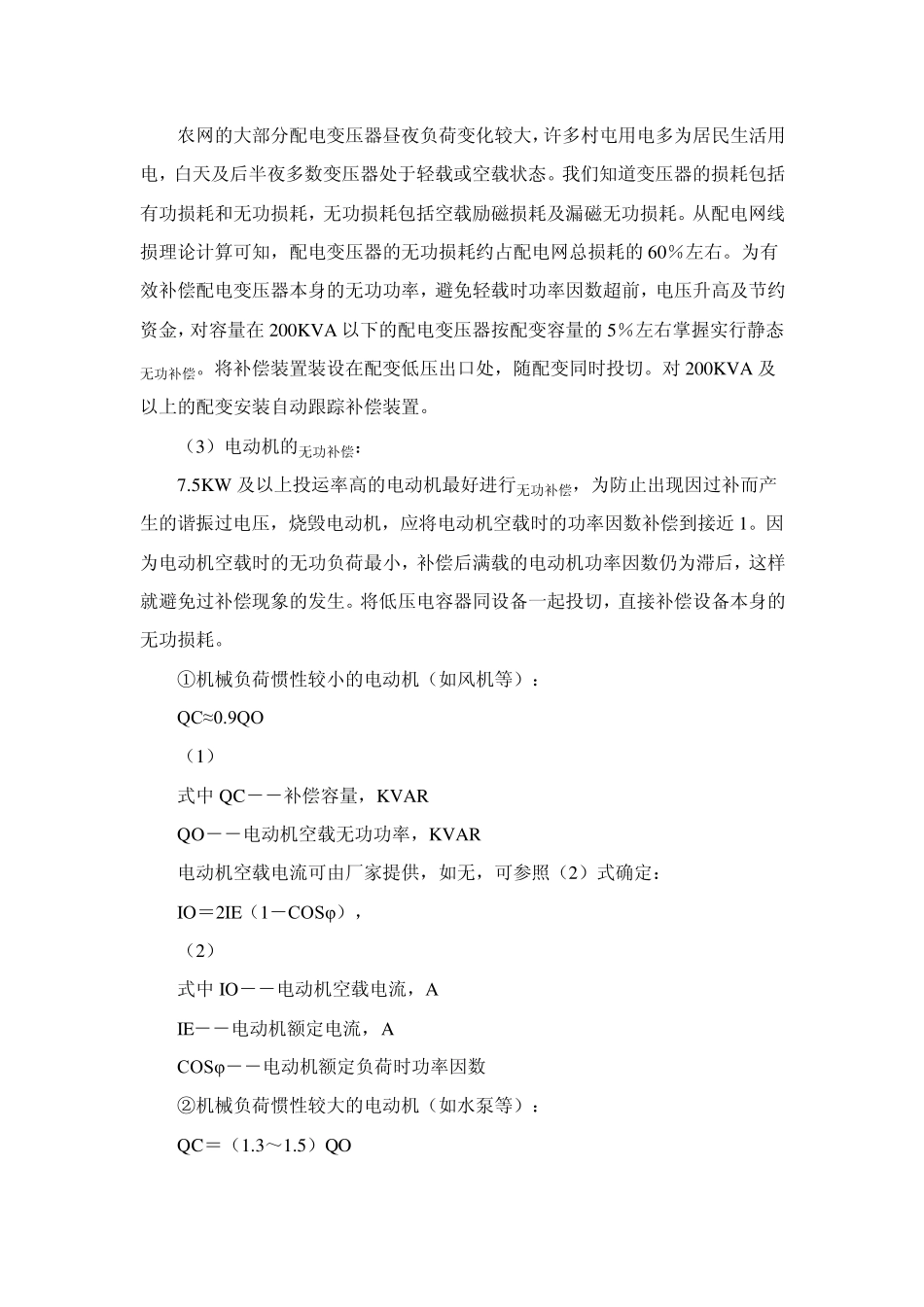

电动机无功补偿容量的选择及注意事项 浙江省宁海县供电局 高补林 采用低压静电电容器,在对感应电动机进行无功补偿时.准确、合理地选择补偿容量,可以最大限度地减少系统中流过的无功功率,降低电能的损耗,提高电压质量。目前,我们对城关公用低压线路上的感应电动机,普遍推行无功就地补偿,以减少公用线路日益上升的线损,我局已作为技改措施计划落实。 1 容量选择 1.l 单台三相电动机补偿容量,应把电动机空载时的功率因数补偿至 1 为原则、若以满载时耗用的无功功率作为补偿依据,空载时必为过补偿。因此,补偿容量按下式计算: (1) 式中 U——电动机的额定电压 kV I0——电动机的空载电流 A Q——无功补偿容量 kv ar 1.2 补偿容量的校正。当电网的实际运行电压低于电容器的额定电压,则电容器输出容量达不到额定值,应按下式进行校正。校正后为实际应补偿的容量: Q′=K2Q (2) 式中 UeB——电容器的额定电压 UL——电网的代表日均方根电压值 1.3 对电动机组的补偿,应根据其行业的特点,确定需要系数及同期率,然后由(1)、(2)式求得补偿容量。 2 运行时注意事项 2.l 正常巡视电容器的运行情况,如发现有外壳鼓涨、漏油、绝缘放电及温升过高等情况.应及时处理,以防止事故扩大。 2.2 在实际运行中,尤其是用电低谷,网络的电压将大大上升,当电网电压超过电容的额定电压的 10%时,或电容器电流超过额定电流的 1.3 倍时,电容器应退出运行。 2.3 补偿电容器一定要装设放电装置,放电装置按附图接线,运行时,K1 闭合。放电时,K2 闭合。放电回路不得装设熔丝。 2.4 低压电容器的保护可采用刀闸开关与低压熔断器或空气开关相配合的办法。 10KV 线路变压器及电动机无功补偿 1.怎样进行无功补偿 应采取就地平衡的原则,使电网任一时刻无功总出力(含无功补偿)与无功总负荷(含无功总损耗)保持平衡。某供电局已实现了变电所的集中补偿,本文不再涉及,仅就 10KV 线路,配变与电动机的补偿加以讨论。 (1)10KV 配电线路的无功补偿: 某供电局在每条 10KV 配电线路上安装 1~2 处高压无功自动补偿装置,补偿容量按线路配变总容量的 10%掌握。某供电局公用配变容量为40500KVA,需补偿无功容量约为4000KVAR,约需资金55 万元。经计算,安装一处时,宜将无功自动补偿装置安装在距线路首端的 2/3 线路长度处。安装两处时,第一处安装在距线路首端的 2/5 线路长度...
