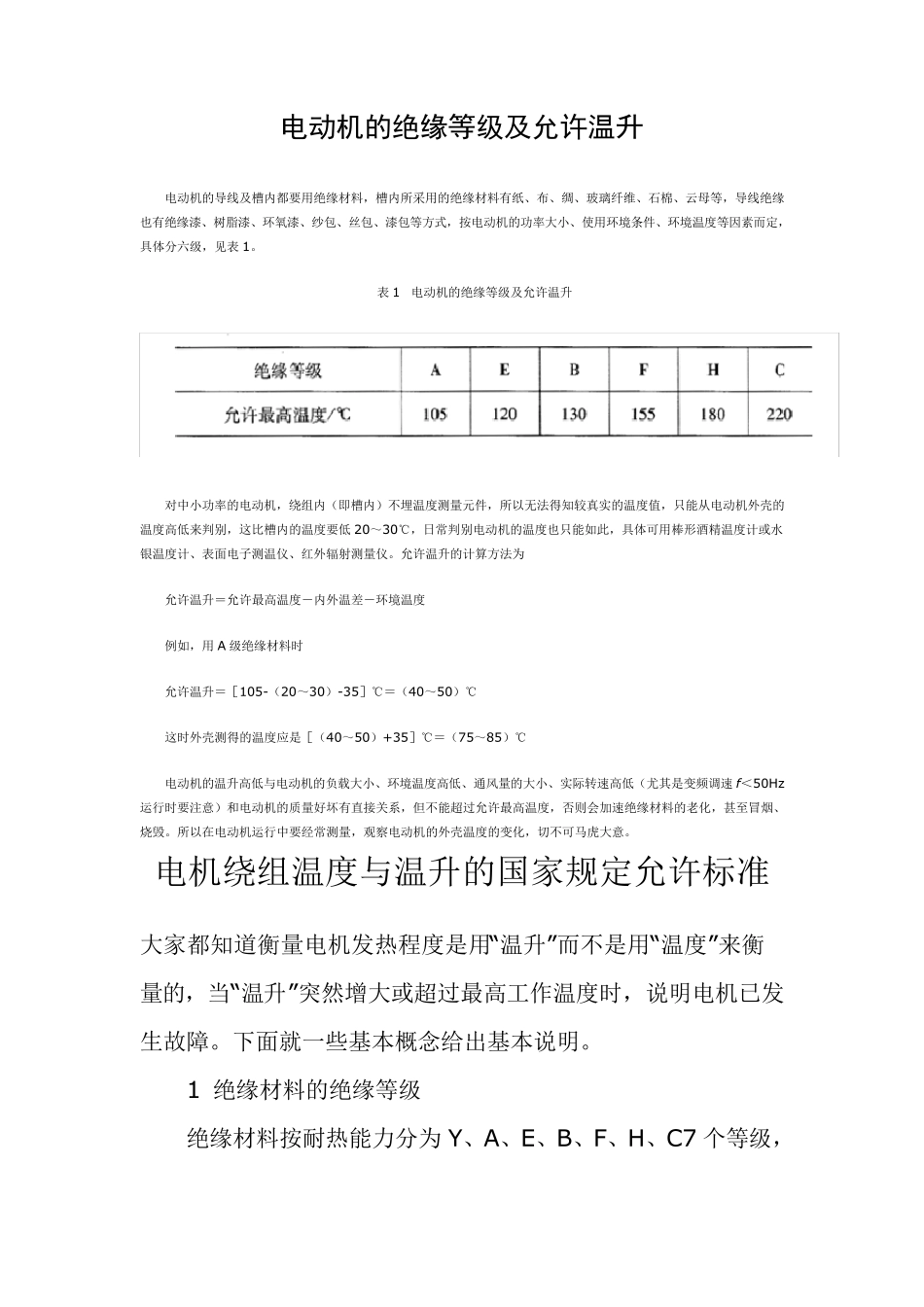

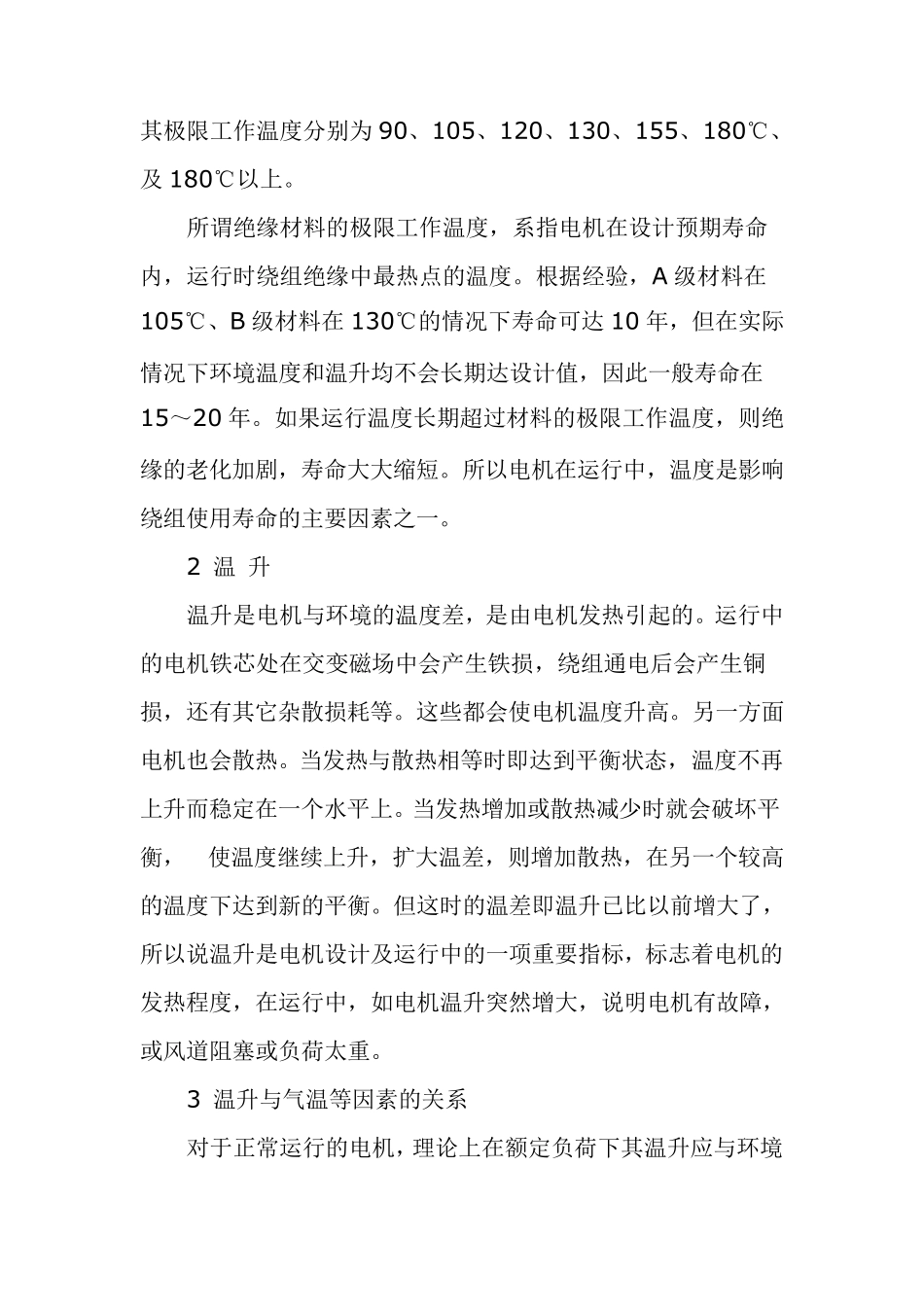

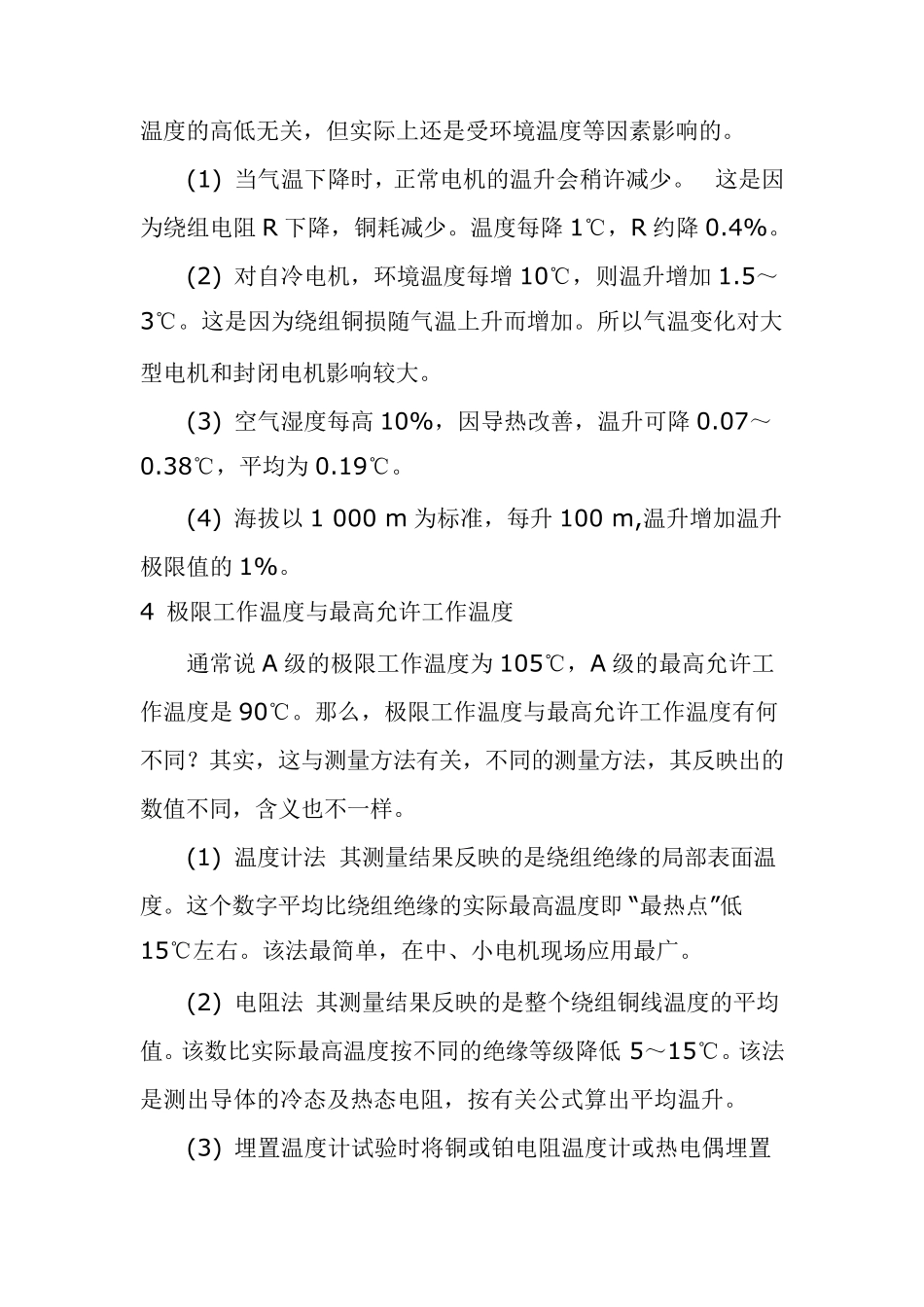

电动机的绝缘等级及允许温升 电动机的导线及槽内都要用绝缘材料,槽内所采用的绝缘材料有纸、布、绸、玻璃纤维、石棉、云母等,导线绝缘也有绝缘漆、树脂漆、环氧漆、纱包、丝包、漆包等方式,按电动机的功率大小、使用环境条件、环境温度等因素而定,具体分六级,见表1。 表1 电动机的绝缘等级及允许温升 对中小功率的电动机,绕组内(即槽内)不埋温度测量元件,所以无法得知较真实的温度值,只能从电动机外壳的温度高低来判别,这比槽内的温度要低20~30℃,日常判别电动机的温度也只能如此,具体可用棒形酒精温度计或水银温度计、表面电子测温仪、红外辐射测量仪。允许温升的计算方法为 允许温升=允许最高温度-内外温差-环境温度 例如,用A 级绝缘材料时 允许温升=[105-(20~30)-35]℃=(40~50)℃ 这时外壳测得的温度应是[(40~50)+35]℃=(75~85)℃ 电动机的温升高低与电动机的负载大小、环境温度高低、通风量的大小、实际转速高低(尤其是变频调速f<50Hz运行时要注意)和电动机的质量好坏有直接关 系 ,但 不能超 过 允许最高温度,否 则 会 加 速绝缘材料的老 化 ,甚 至 冒 烟 、烧 毁 。所以在 电动机运行中要经 常测量,观 察 电动机的外壳温度的变化 ,切 不可马 虎 大意。 电机绕组温度与温升的国 家 规 定允许标 准 大家 都知道 衡 量电机发 热 程 度是用“温升”而不是用“温度”来衡量的,当 “温升”突 然 增 大或超 过 最高工 作 温度时,说 明 电机已 发生 故 障 。下 面就 一 些 基 本 概 念 给 出 基 本 说 明 。 1 绝缘材料的绝缘等级 绝缘材料按耐 热 能力 分为 Y、A、E、B、F、H、C7 个 等级,其极限工作温度分别为90、105、120、130、155、180℃、及 180℃以上。 所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内,运行时绕组绝缘中最热点的温度。根据经验,A 级材料在105℃、B 级材料在 130℃的情况下寿命可达 10 年,但在实际情况下环境温度和温升均不会长期达设计值,因此一般寿命在15~20 年。如果运行温度长期超过材料的极限工作温度,则绝缘的老化加剧,寿命大大缩短。所以电机在运行中,温度是影响绕组使用寿命的主要因素之一。 2 温 升 温升是电机与环境的温度差,是由电机发热引起的。运行中的电机铁芯处在交变磁场中会产生铁损,绕组通电后会产生铜损,还有其它杂散损耗等。这些都...
