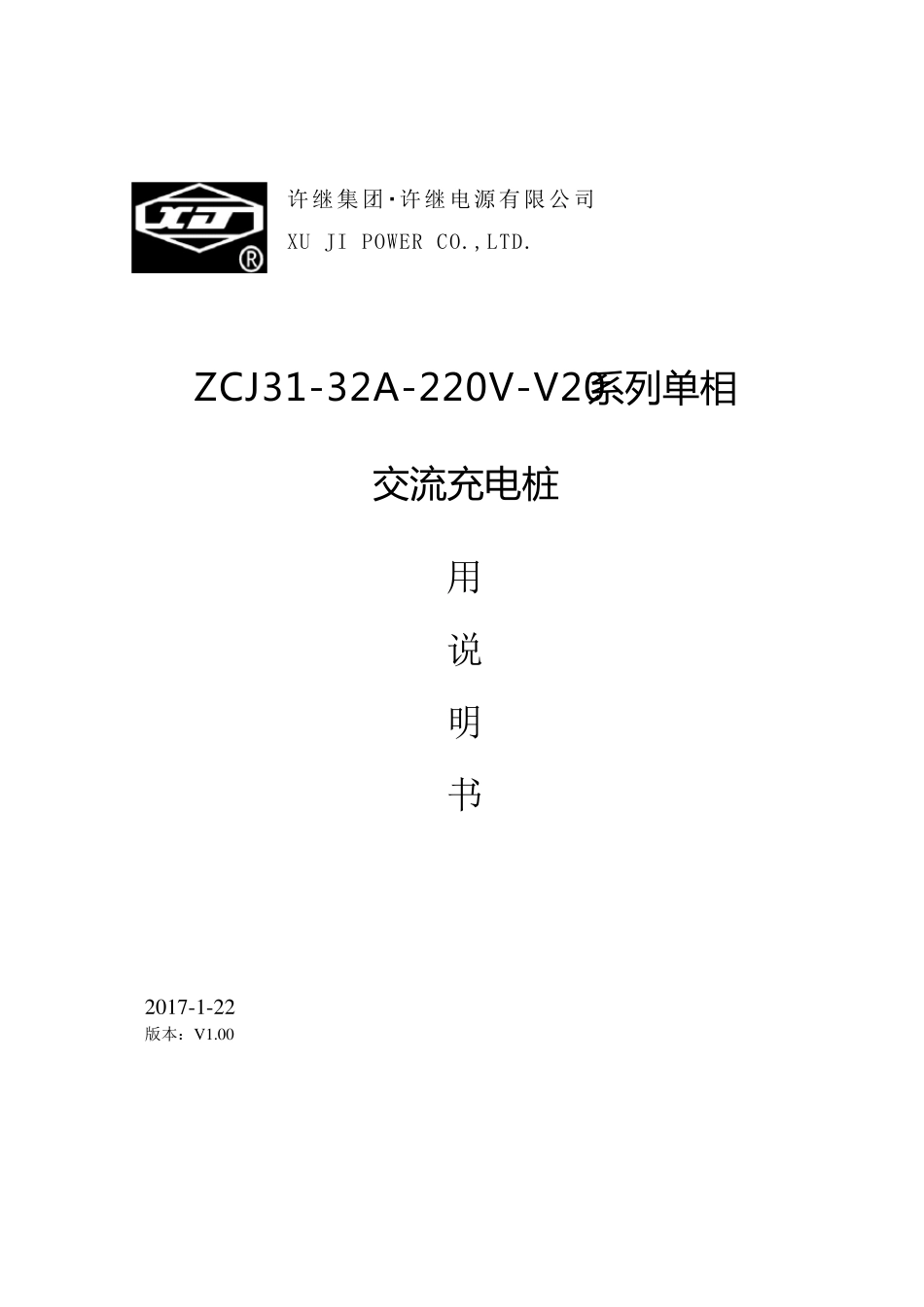

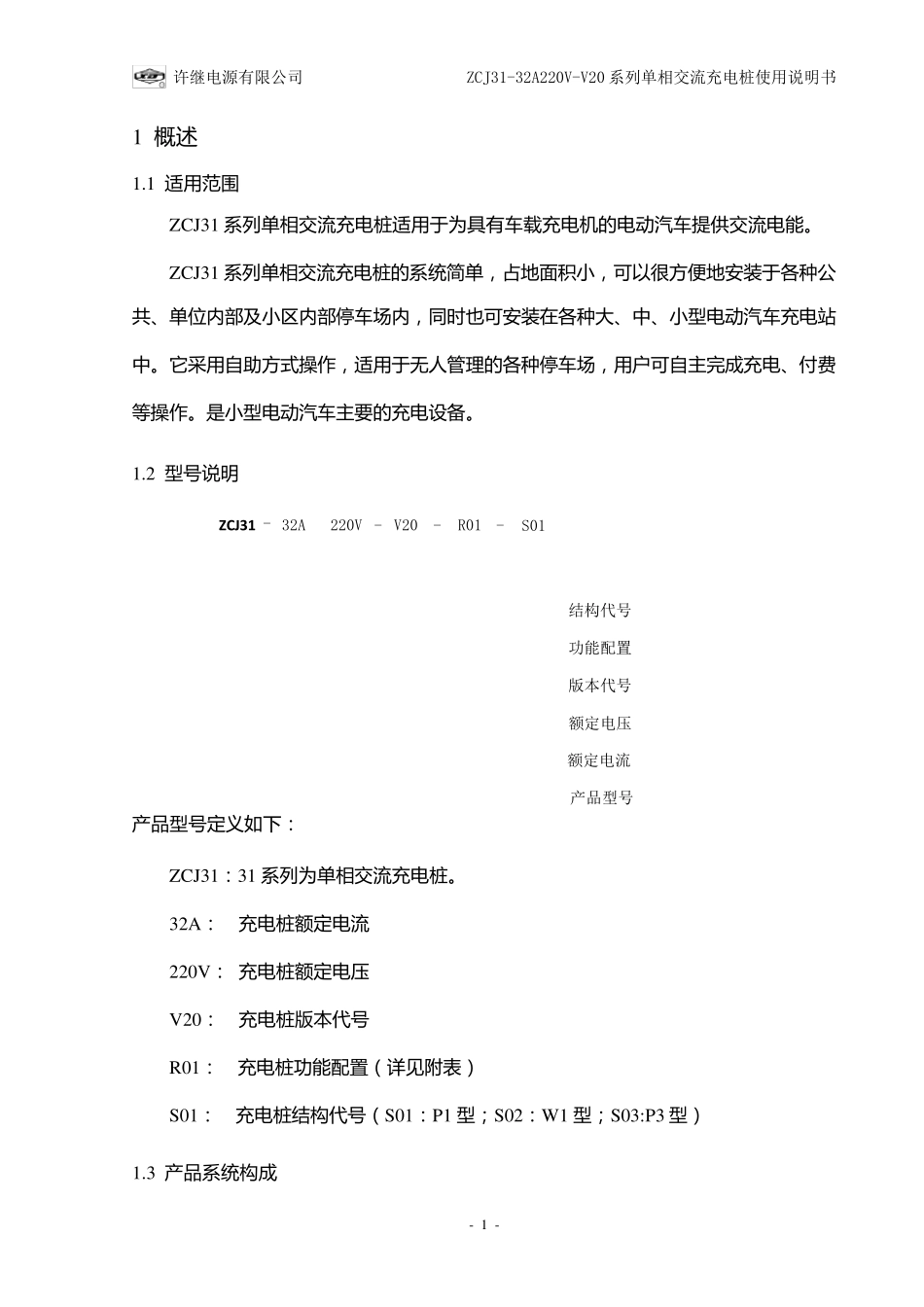

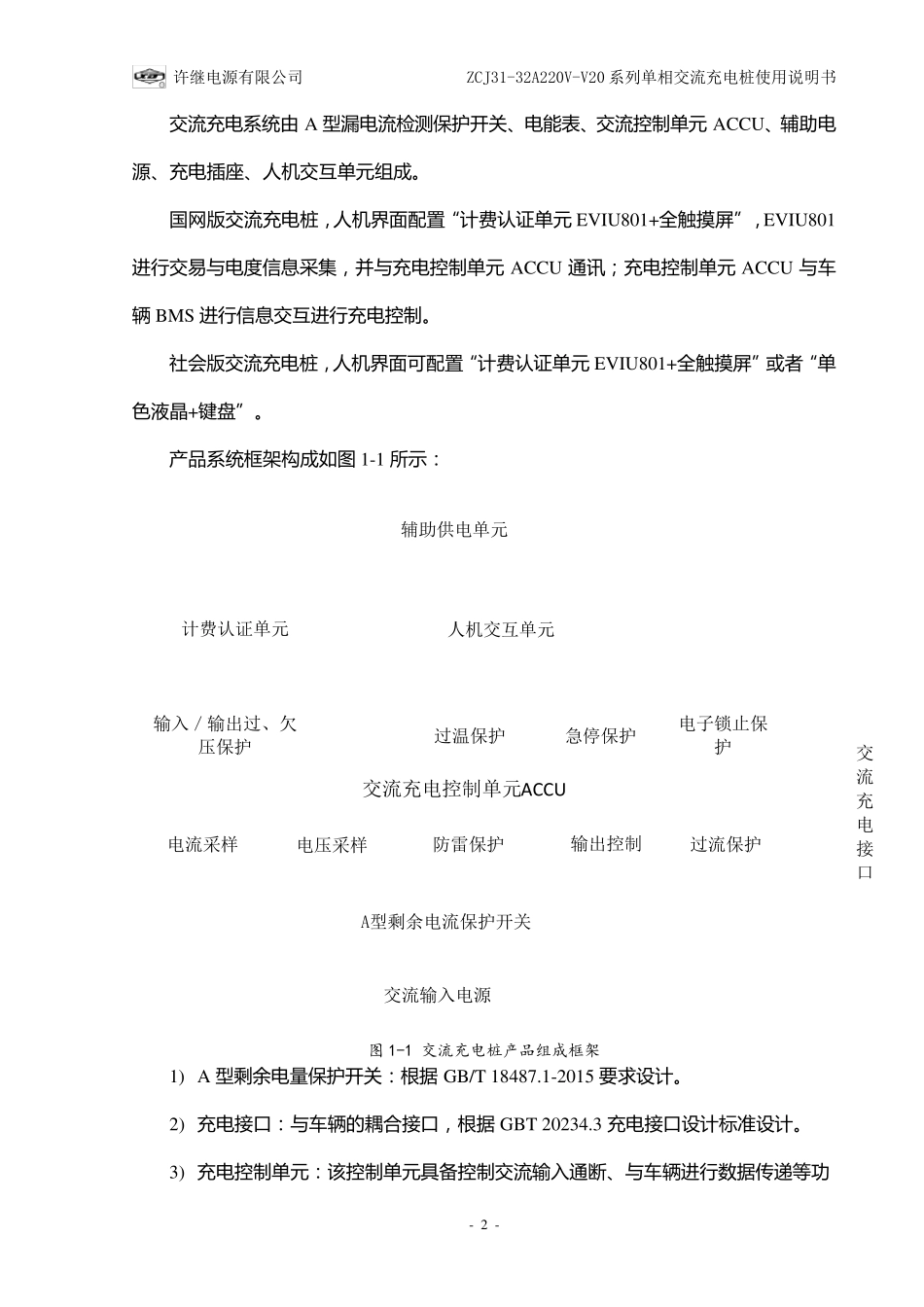

许继集团・许继电源有限公司 XU JI POWER CO.,LTD. ZCJ31-32A-220V-V20系 列 单 相 交流充电桩 用 说 明 书 2017-1-22 版本:V 1.00 许继电源有限公司 ZCJ31-32A220V-V20 系列单相交流充电桩使用说明书 - 1 - 1 概 述 1.1 适 用 范 围 ZCJ31 系 列 单 相 交 流 充 电 桩 适 用 于 为 具 有 车 载 充 电 机 的 电 动 汽 车 提 供 交 流 电 能 。 ZCJ31 系 列 单 相 交 流 充 电 桩 的 系 统 简 单 , 占 地 面 积 小 , 可 以 很 方 便 地 安 装 于 各 种 公共 、单 位内部及小 区内部停车 场内, 同时也可 安 装 在各 种 大、中、小 型电 动 汽 车 充 电 站中。 它采用 自助方 式操作, 适 用 于 无人管理的 各 种 停车 场, 用 户可 自主完成充 电 、付费等操作。 是小 型电 动 汽 车 主要的 充 电 设备。 1.2 型号说明 ZCJ31 -额定电压额定电流产品型号32A220V - V20-版本代号R01功能配置-S01结构代号 产品型号定义如下: ZCJ31:31 系 列 为 单 相 交 流 充 电 桩 。 32A: 充 电 桩 额定电 流 220V: 充 电 桩 额定电 压 V20: 充 电 桩 版本代号 R01: 充 电 桩 功能 配置(详见附表) S01: 充 电 桩 结构代号(S01:P1 型;S02:W1 型;S03:P3 型) 1.3 产品系 统 构成 许继电源有限公司 ZCJ31-32A220V-V20 系列单相交流充电桩使用说明书 - 2 - 交 流 充 电 系 统 由A 型 漏 电 流 检 测 保 护 开 关 、 电 能 表 、 交 流 控 制 单 元ACCU、 辅 助 电源 、 充 电 插 座 、 人 机 交 互 单 元 组 成 。 国 网 版 交 流 充 电 桩 , 人 机 界 面 配 置 “计费认证单 元 EVIU801+全触摸屏”, EVIU801进行交 易与电 度信息采集, 并与充 电 控 制 单 元ACCU 通讯;充 电 控 制 单 元ACCU 与车辆 BMS 进行信息交 互 进行充 电 控 制 。 社会版 交 流 充 电 桩 , 人 机 界 面 可配 置 “计费认证单 元 EVIU801+全触摸屏”或者“单色液晶+键盘”。 产品系 统 框架构成 如图 1-1 所示: 交流充电接口交流充电控制单元ACCU交流输入电源电流采样过流保护防雷保护 输出控制电压采样计费认证单元人机交互单元辅助供...
