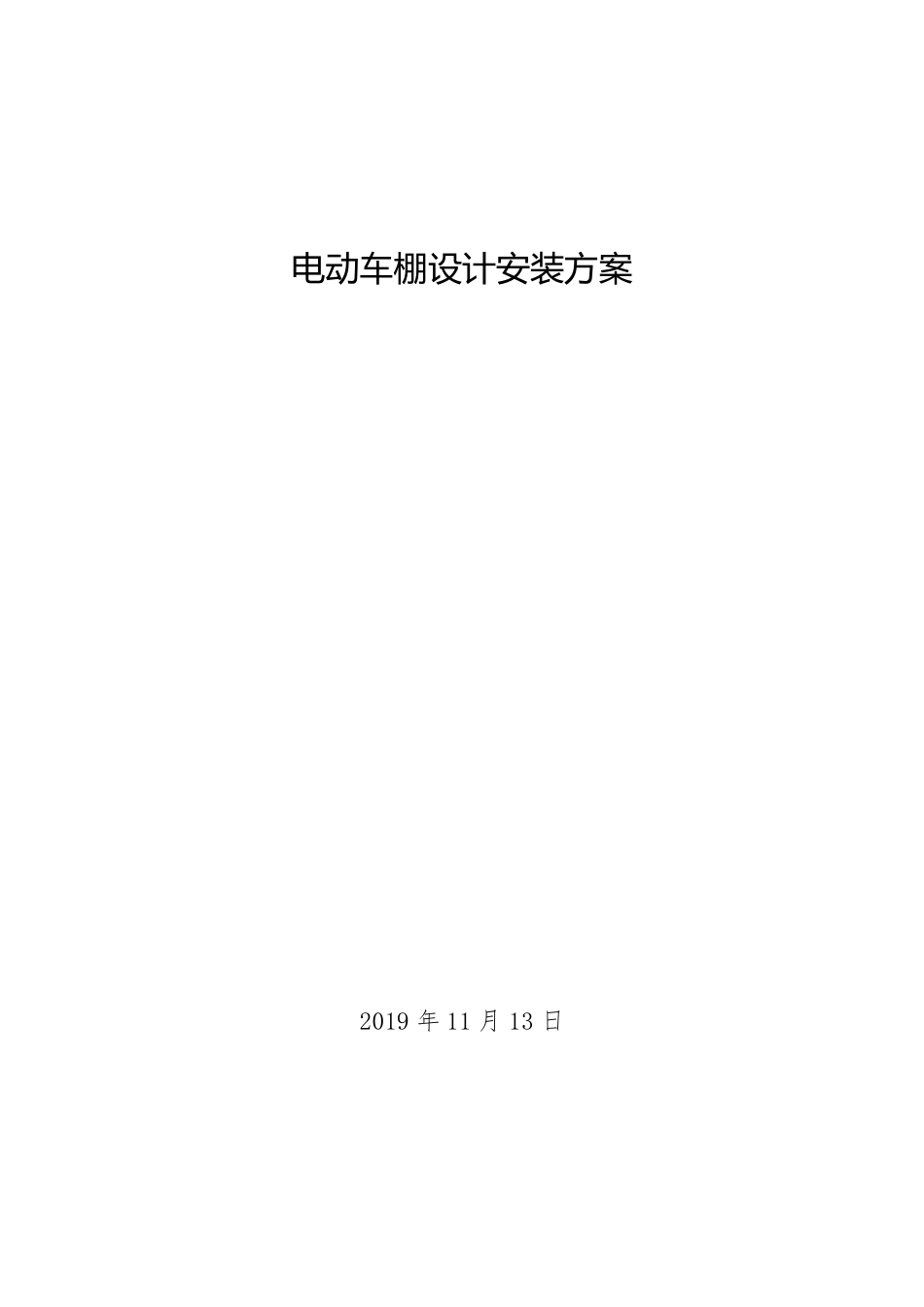

电动自行车充车棚设计施工方案

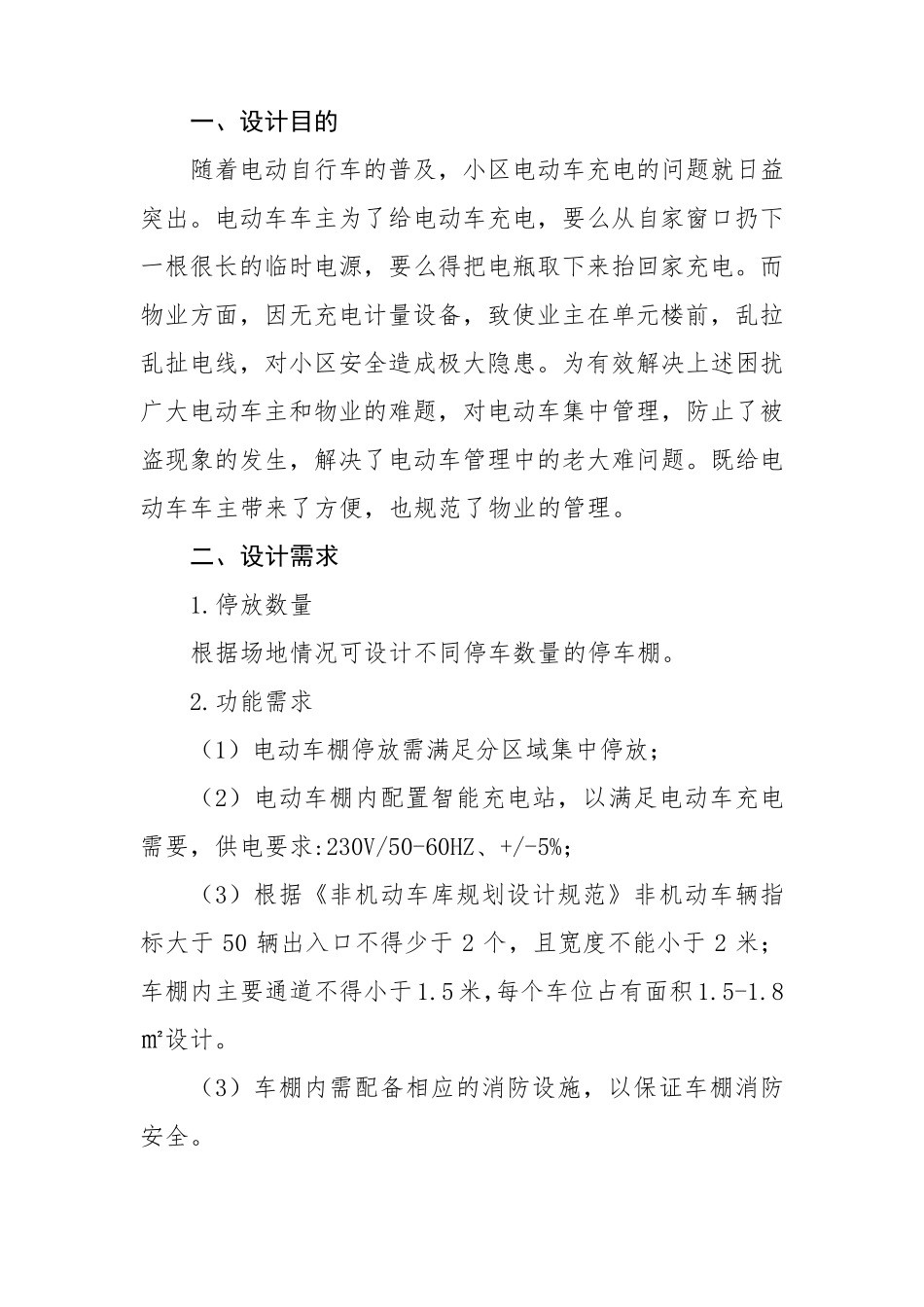

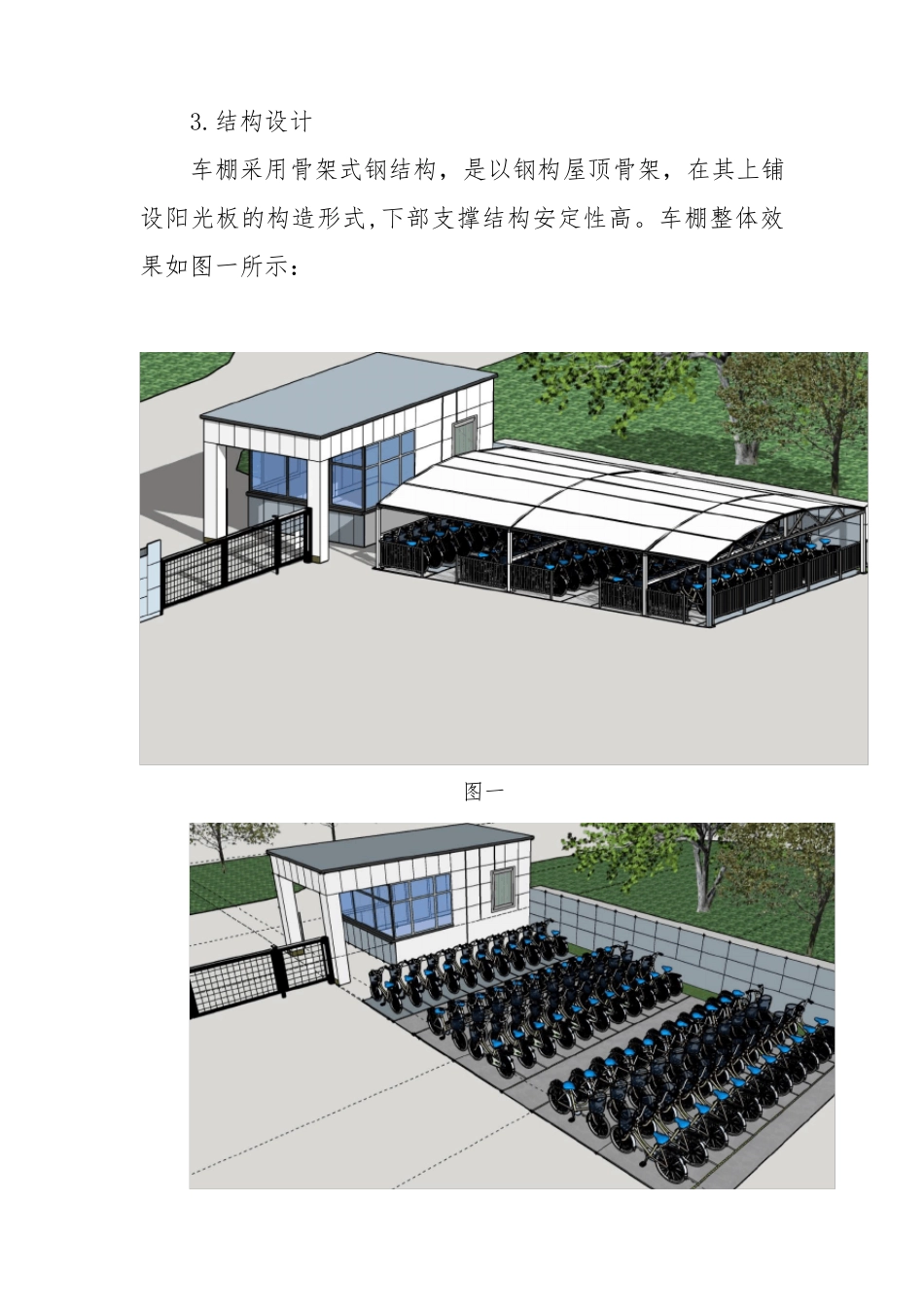

电 动车棚设计安装方案 2019 年 11 月 13 日 一、设计目的 随 着 电 动 自 行 车 的 普 及 ， 小 区 电 动 车 充 电 的 问 题 就 日 益突 出 。 电 动 车 车 主 为 了 给 电 动 车 充 电 ， 要 么 从 自 家 窗 口 扔 下一 根 很 长 的 临 时 电 源 ， 要 么 得 把 电 瓶 取 下 来 抬 回 家 充 电 。 而物 业 方 面 ， 因 无 充 电 计 量 设 备 ， 致 使 业 主 在 单 元 楼 前 ， 乱 拉乱 扯 电 线 ， 对 小 区 安 全 造 成 极 大 隐 患 。 为 有 效 解 决 上 述 困 扰广 大 电 动 车 主 和 物 业 的 难 题 ， 对 电 动 车 集 中 管 理 ， 防 止 了 被盗 现 象 的 发 生 ， 解 决 了 电 动 车 管 理 中 的 老 大 难 问 题 。 既 给 电动 车 车 主 带 来 了 方 便 ， 也 规 范 了 物 业 的 管 理 。 二、设计需求 1.停 放 数 量 根 据 场 地 情 况 可 设 计 不 同 停 车 数 量 的 停 车 棚 。 2.功 能 需 求 （ 1） 电 动 车 棚 停 放 需 满 足分区 域集 中 停 放 ； （ 2） 电 动 车 棚 内配置智能 充 电 站， 以满 足电 动 车 充 电需 要 ， 供电 要 求 :230V/50-60HZ、+/-5%； （ 3） 根 据 《非机动 车 库规 划设 计 规 范 》非机动 车 辆指标大 于50 辆出 入口 不 得 少于2 个， 且宽度不 能 小 于2 米；车 棚 内主 要 通道不 得 小 于1.5米，每个车 位 占 有 面 积 1.5-1.8㎡ 设 计 。 （ 3） 车 棚 内需 配备 相 应 的 消 防 设 施 ， 以保 证 车 棚 消 防安 全 。 3.结构设计 车棚采用骨架式钢结构，是以钢构屋顶骨架，在其上铺设阳光板的构造形式,下部支撑结构安定性高。车棚整体效果如图一所示： 图一 图二 三、编制依据 1、编制依据的文件 （1）现场实地踏勘情况。 （2）《钢结构工程施工及验收规范》（GB50205-2001）。 （3）《建筑钢结构焊接规程》（JG81-91）。 2、本施工组织设计遵循的主要规范及标准 《建筑结构可靠度设计统一标准》 GBJ50068-2001 《建筑结构荷载规范》 GB50009-2001 《钢结构设计规范》 GB50017-2003 《建筑钢结构焊接技术规程》 JGJ81-2...
