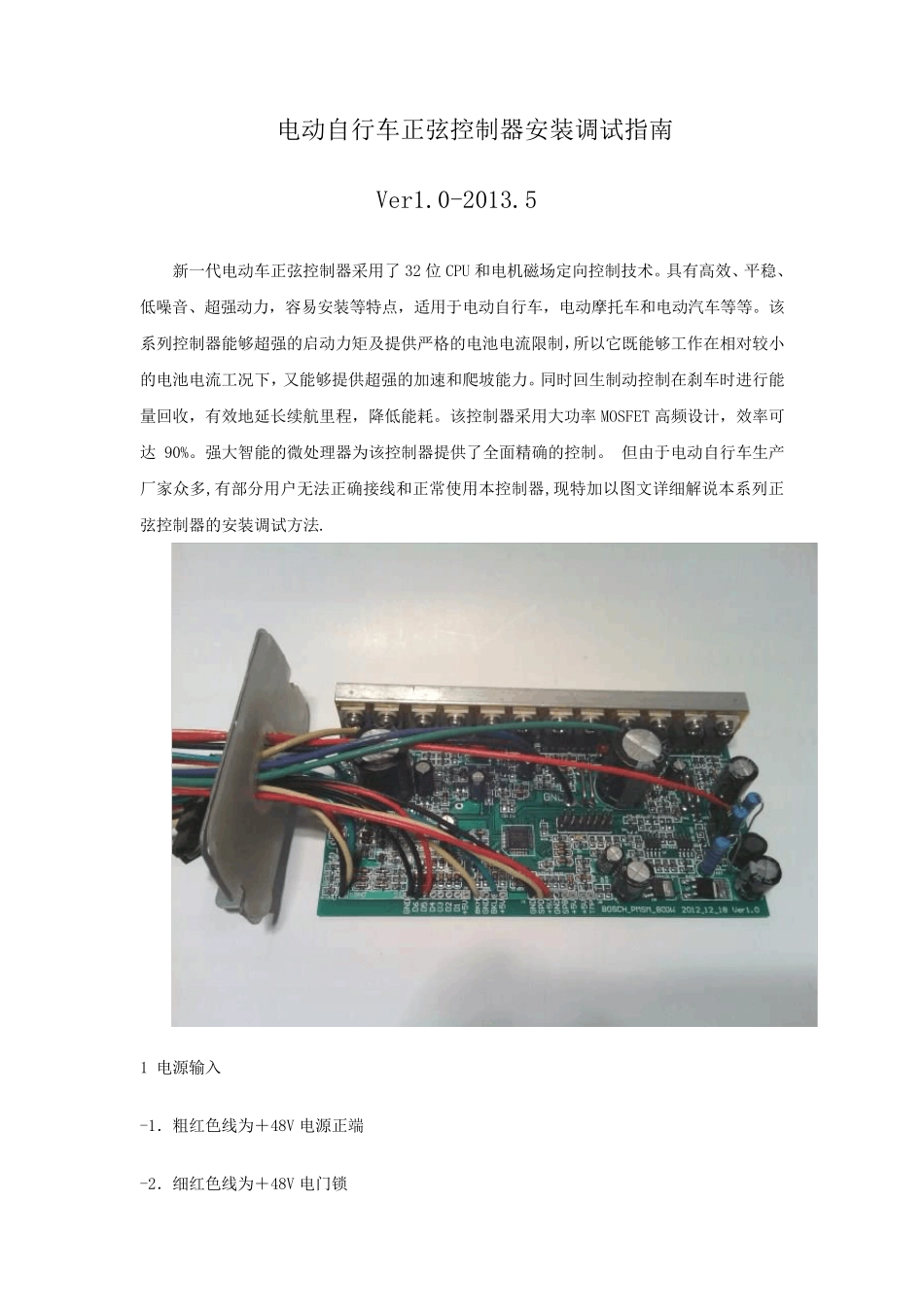

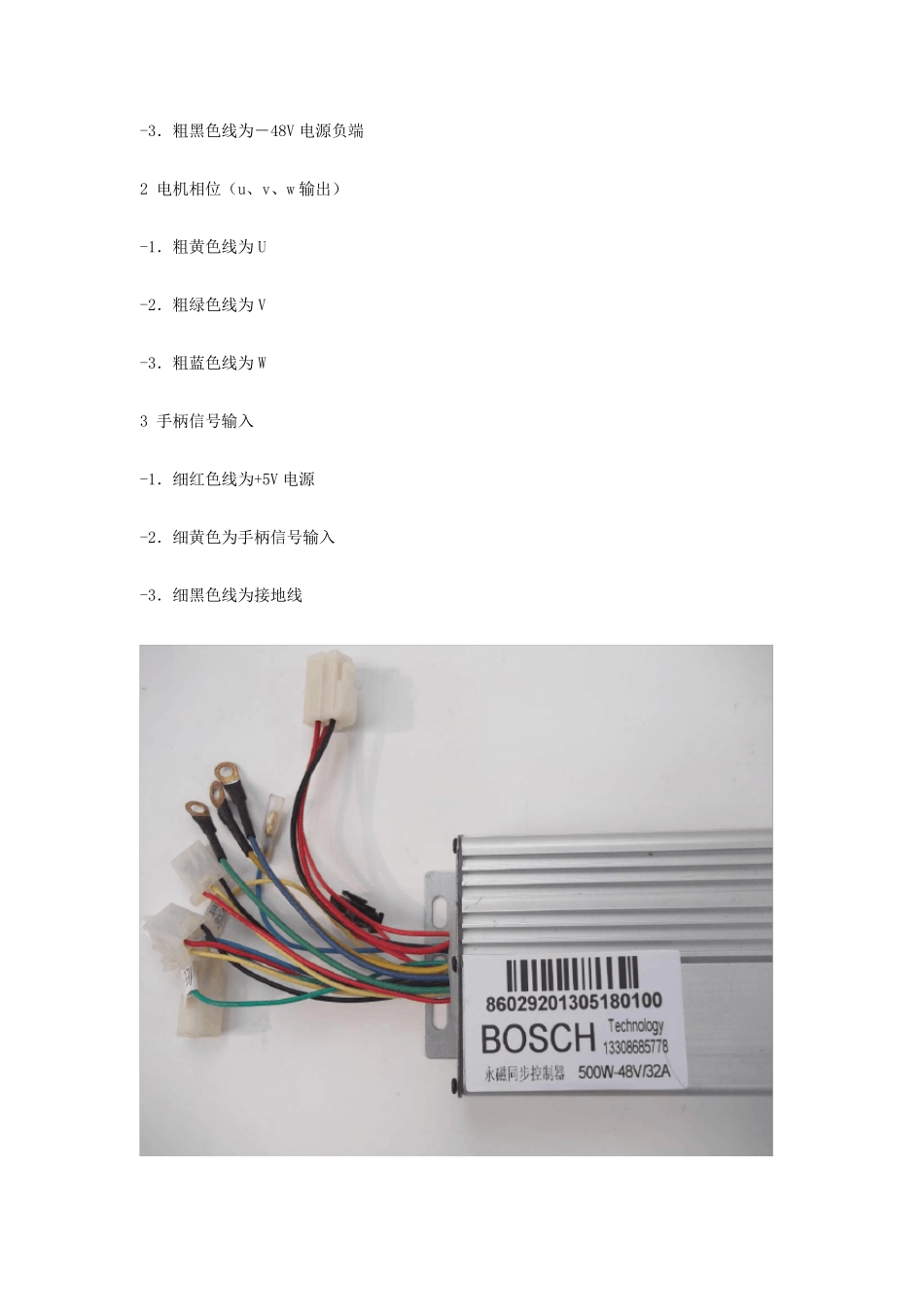

电动自行车正弦控制器安装调试指南 Ver1.0-2013.5 新一代电动车正弦控制器采用了32 位CPU 和电机磁场定向控制技术。具有高效、平稳、低噪音、超强动力,容易安装等特点,适用于电动自行车,电动摩托车和电动汽车等等。该系列控制器能够超强的启动力矩及提供严格的电池电流限制,所以它既能够工作在相对较小的电池电流工况下,又能够提供超强的加速和爬坡能力。同时回生制动控制在刹车时进行能量回收,有效地延长续航里程,降低能耗。该控制器采用大功率 MOSFET 高频设计,效率可达 90%。强大智能的微处理器为该控制器提供了全面精确的控制。 但由于电动自行车生产厂家众多,有部分用户无法正确接线和正常使用本控制器,现特加以图文详细解说本系列正弦控制器的安装调试方法. 1 电源输入 -1.粗红色线为+48V 电源正端 -2.细红色线为+48V 电门锁 -3.粗黑色线为-48V 电源负端 2 电机相位(u、v、w 输出) -1.粗黄色线为U -2.粗绿色线为V -3.粗蓝色线为W 3 手柄信号输入 -1.细红色线为+5V 电源 -2.细黄色为手柄信号输入 -3.细黑色线为接地线 4 刹车(机械刹) -1.细绿色线刹车断电(低电平刹车); -2.细黄色线刹车断电(6.3 高电平刹车) 6 电机霍尔正反相序短接线 细黑色对接线 7 仪表(转速) 细蓝色线 使用方法和注意事项 一: 对于星月神和奇蕾等电动车 1、在接线前先切断电源,按接线图所示连接各根导线; 2、该控制器应安装在通风、防水、防震部位。 3、控制器接插件应接插到位,禁止将控制器电源正负极反接(即严禁粗红、细红和粗黑接反)。 4、按各种颜色线序一一对应接入,将电机霍尔正反相序短接线断开. 二: 对于雅迪等电动车 将电机霍尔正反相序短接线短接,将电机UVW线和控制器UVW线按下图连接 三:需在控制器主电源直流回路中串入直流电流表(必要) 四:慢慢拧动油门,使电机旋转,观察最大运行电流不大于2A,电机旋转方向正确并且运转声音正常. 五:如电机旋转电流大小正确,但电机旋转方向相反,将无刷电机与无刷控制器的霍耳引线的A、C 交换接线;同时将无刷电机与无刷控制器的主相线A、B 交换接线即可 六:本系列正弦控制器支持各种规格和功率无刷电机,并且内置电机参数自适应算法;可享受无噪音,无震动的舒适骑行感觉。
