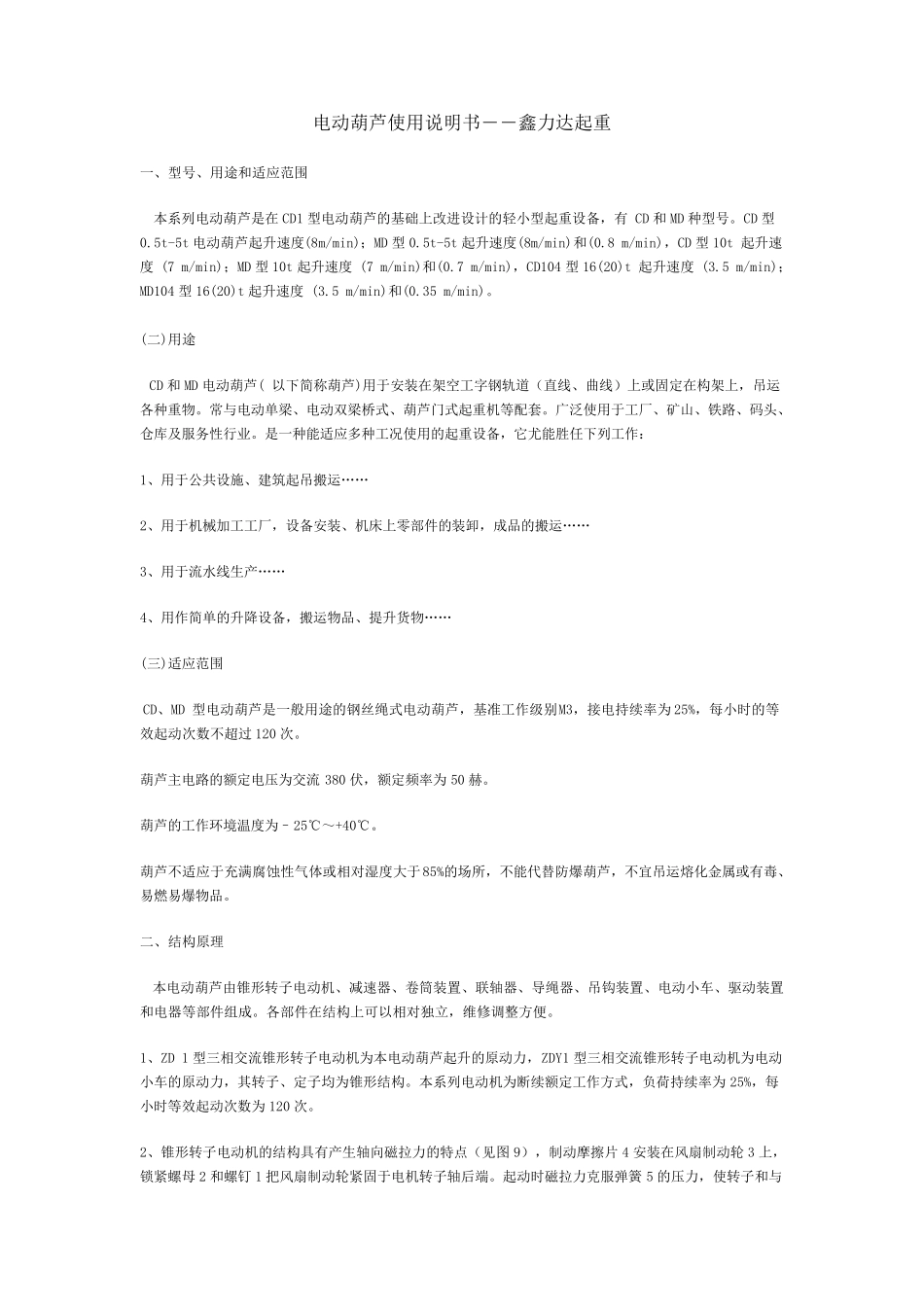

电 动 葫 芦 使 用 说 明 书 ― ― 鑫 力 达 起 重 一 、 型 号 、 用 途 和 适 应 范 围 本 系 列 电 动 葫 芦 是 在 CD1 型 电 动 葫 芦 的 基 础 上 改 进 设 计 的 轻 小 型 起 重 设 备 ， 有 CD 和 MD 种 型 号 。 CD 型0.5t-5t 电 动 葫 芦 起 升 速 度 (8m/min)； MD 型 0.5t-5t 起 升 速 度 (8m/min)和 (0.8 m/min)， CD 型 10t 起 升 速度 (7 m/min)； MD 型 10t 起 升 速 度 (7 m/min)和 (0.7 m/min)， CD104 型 16(20)t 起 升 速 度 (3.5 m/min)；MD104 型 16(20)t 起 升 速 度 (3.5 m/min)和 (0.35 m/min)。 (二 )用 途 CD 和 MD 电 动 葫 芦 ( 以 下 简 称 葫 芦 )用 于 安 装 在 架 空 工 字 钢 轨 道 （ 直 线 、 曲 线 ） 上 或 固 定 在 构 架 上 ， 吊 运各 种 重 物 。 常 与 电 动 单 梁 、 电 动 双 梁 桥 式 、 葫 芦 门 式 起 重 机 等 配 套 。 广 泛 使 用 于 工 厂 、 矿 山 、 铁 路 、 码 头 、仓 库 及 服 务 性 行 业 。 是 一 种 能 适 应 多 种 工 况 使 用 的 起 重 设 备 ， 它 尤 能 胜 任 下 列 工 作 ： 1、 用 于 公 共 设 施 、 建 筑 起 吊 搬 运 … … 2、 用 于 机 械 加 工 工 厂 ， 设 备 安 装 、 机 床 上 零 部 件 的 装 卸， 成品的 搬 运 … … 3、 用 于 流水线 生产… … 4、 用 作 简 单 的 升 降设 备 ， 搬 运 物 品、 提升 货物 … … (三)适 应 范 围 CD、 MD 型 电 动 葫 芦 是 一 般用 途 的 钢 丝绳式 电 动 葫 芦 ， 基 准工 作 级别M3， 接电 持续率为25%， 每小 时的 等效起 动 次数不超过120 次。 葫 芦 主电 路 的 额定 电 压为交流380 伏， 额定 频率为50 赫。 葫 芦 的 工 作 环境温度 为–25℃～+40℃。 葫 芦 不适 应 于 充满腐蚀性 气体或 相对湿度 大于 85%的 场所， 不能 代替防爆葫 芦 ， 不宜吊 运 熔化金属或 有 毒、易燃易爆物 品。 二 、 结构 原理 本 电 动 葫 芦 由锥形转子电 动 机 、 减速 器、 卷筒装 置、 联轴...
