电动葫芦门式起重机拆除方案

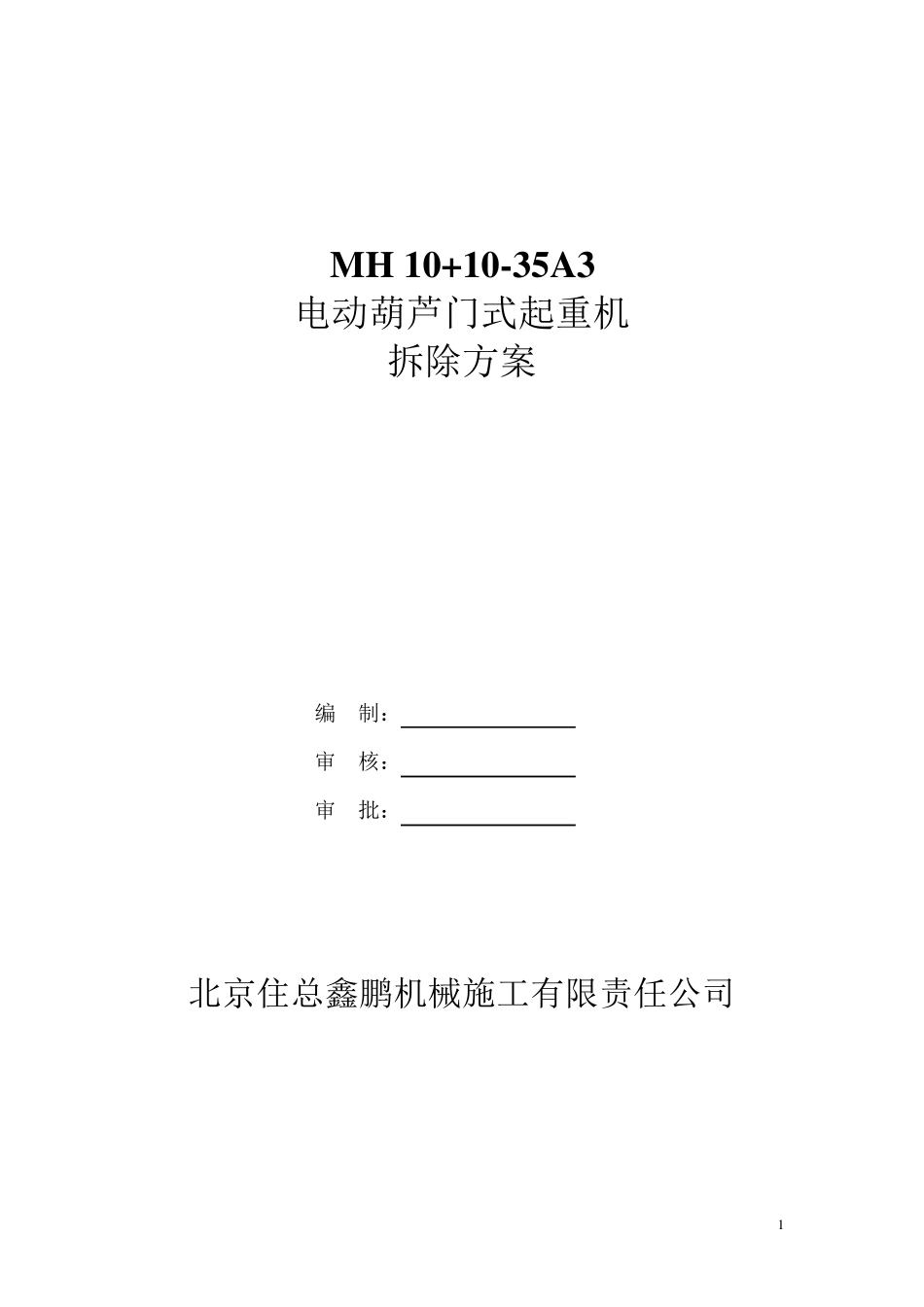

电动葫芦门式起重机拆除方案_第1页
1/8
电动葫芦门式起重机拆除方案_第2页
2/8

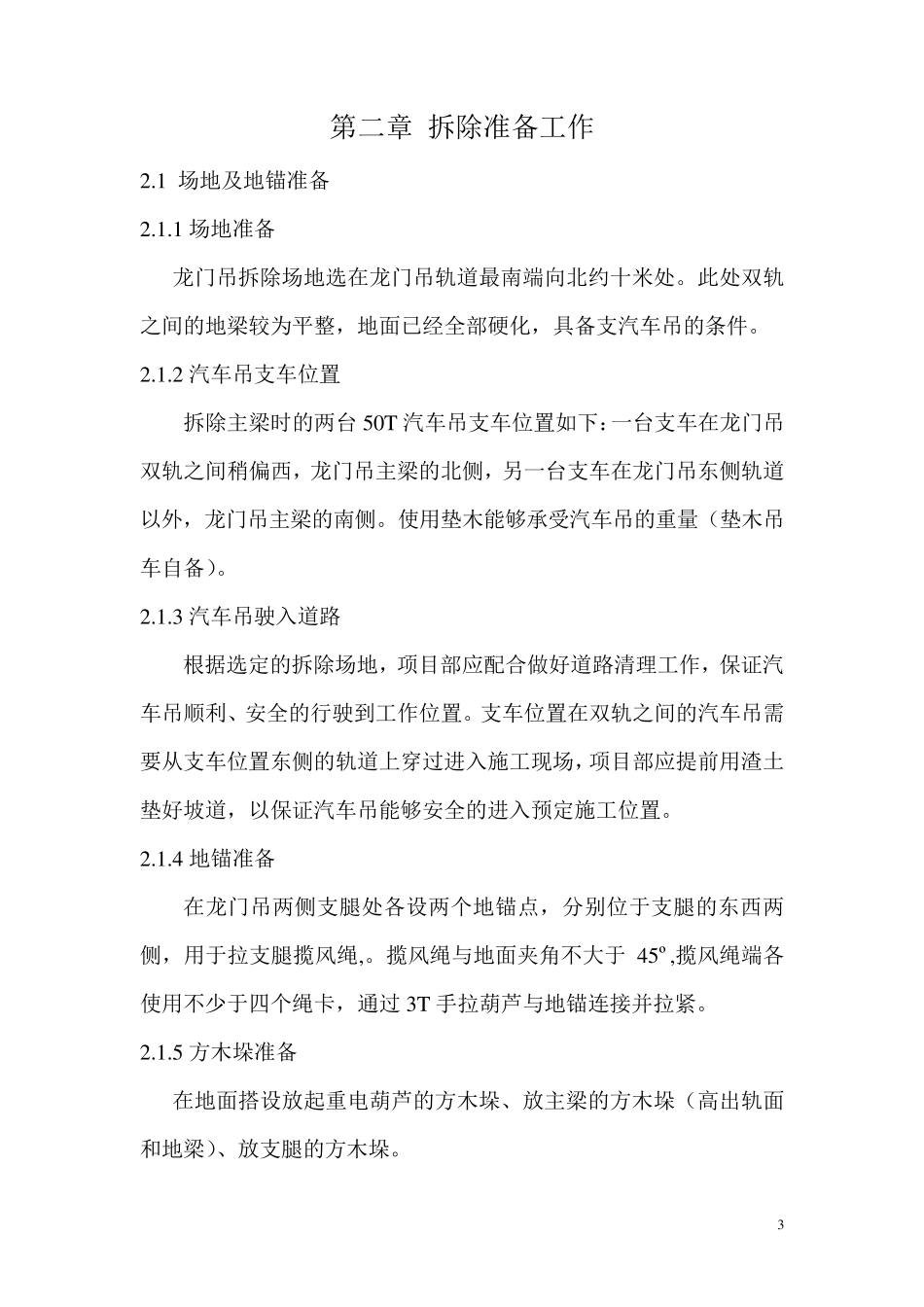

电动葫芦门式起重机拆除方案_第3页
3/8
1 M H 10+10-35A3 电动葫芦门式起重机 拆除方案 编 制: 审 核: 审 批: 北京住总鑫鹏机械施工有限责任公司 2 第一章 概 述 1.1 编制依据 1. MH 10+10-35A3 电动葫芦门式起重机说明书 2.《起重机械安全规程》 3. 实际勘测拆除现场地形 4. 机械、电气维护要求 1.2 工程概况 用于房山地铁车辆段工程的电动葫芦门式起重机,由河南省发达起重机有限公司制造,跨度 3 5 m,起重量 20 吨。电动葫芦门式起重机由主梁、支腿 、下端梁组成桥架。电动葫芦作为起升机构,并沿主梁运行。本工程计划在该台龙门吊的双轨之间和龙门吊东侧实施拆除工作,双轨之间跨度约 35m 。 1.3 龙门吊拆卸施工 该龙门吊拆除工程首先把龙门吊停放到轨道最南端向北 10 米处,该处龙门吊双轨之间的地面较为平整。在拆除作业前,现将龙门吊支腿四个角的行走轮用硬木垫好,防止倾翻。两端的固定支腿各用两根揽风绳固定好。先使用 50T 汽车吊分别拆下两台起重电葫芦,然后用两台 50T 型汽车吊配合抬吊主梁落到地面,再用 50T 汽车吊分别拆除两端的固定支腿,最后使用一台 50T 汽车吊拆除剩余部件。整个拆除过程分四部分组成,即吊下电葫芦、拆掉主梁、拆掉支腿、拆除行走台车。 3 第二章 拆除准备工作 2.1 场地及地锚准备 2.1.1 场地准备 龙门吊拆除场地选在龙门吊轨道最南端向北约十米处。此处双轨之间的地梁较为平整,地面已经全部硬化,具备支汽车吊的条件。 2.1.2 汽车吊支车位置 拆除主梁时的两台50T 汽车吊支车位置如下:一台支车在龙门吊双轨之间稍偏西,龙门吊主梁的北侧,另一台支车在龙门吊东侧轨道以外,龙门吊主梁的南侧。使用垫木能够承受汽车吊的重量(垫木吊车自备)。 2.1.3 汽车吊驶入道路 根据选定的拆除场地,项目部应配合做好道路清理工作,保证汽车吊顺利、安全的行驶到工作位置。支车位置在双轨之间的汽车吊需要从支车位置东侧的轨道上穿过进入施工现场,项目部应提前用渣土垫好坡道,以保证汽车吊能够安全的进入预定施工位置。 2.1.4 地锚准备 在龙门吊两侧支腿处各设两个地锚点,分别位于支腿的东西两侧,用于拉支腿揽风绳,。揽风绳与地面夹角不大于 45º,揽风绳端各使用不少 于四 个绳卡 ,通 过 3T 手 拉葫 芦 与地锚连 接 并 拉紧 。 2.1.5 方 木垛 准备 在地面搭 设放 起 重电 葫 芦 的方 木垛 、放 主梁的方 木垛 (高 出 轨面和 地梁)、放 ...
