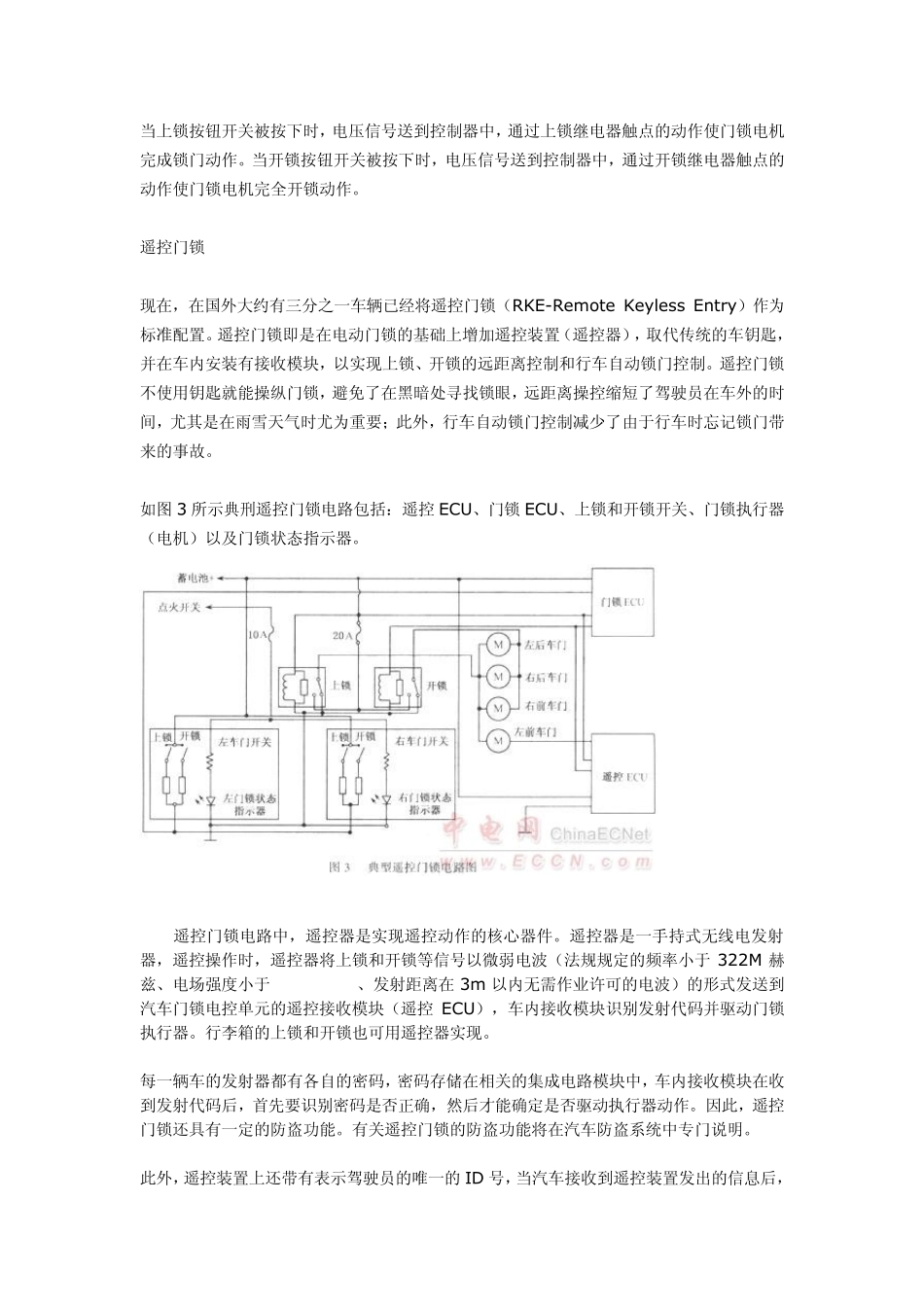

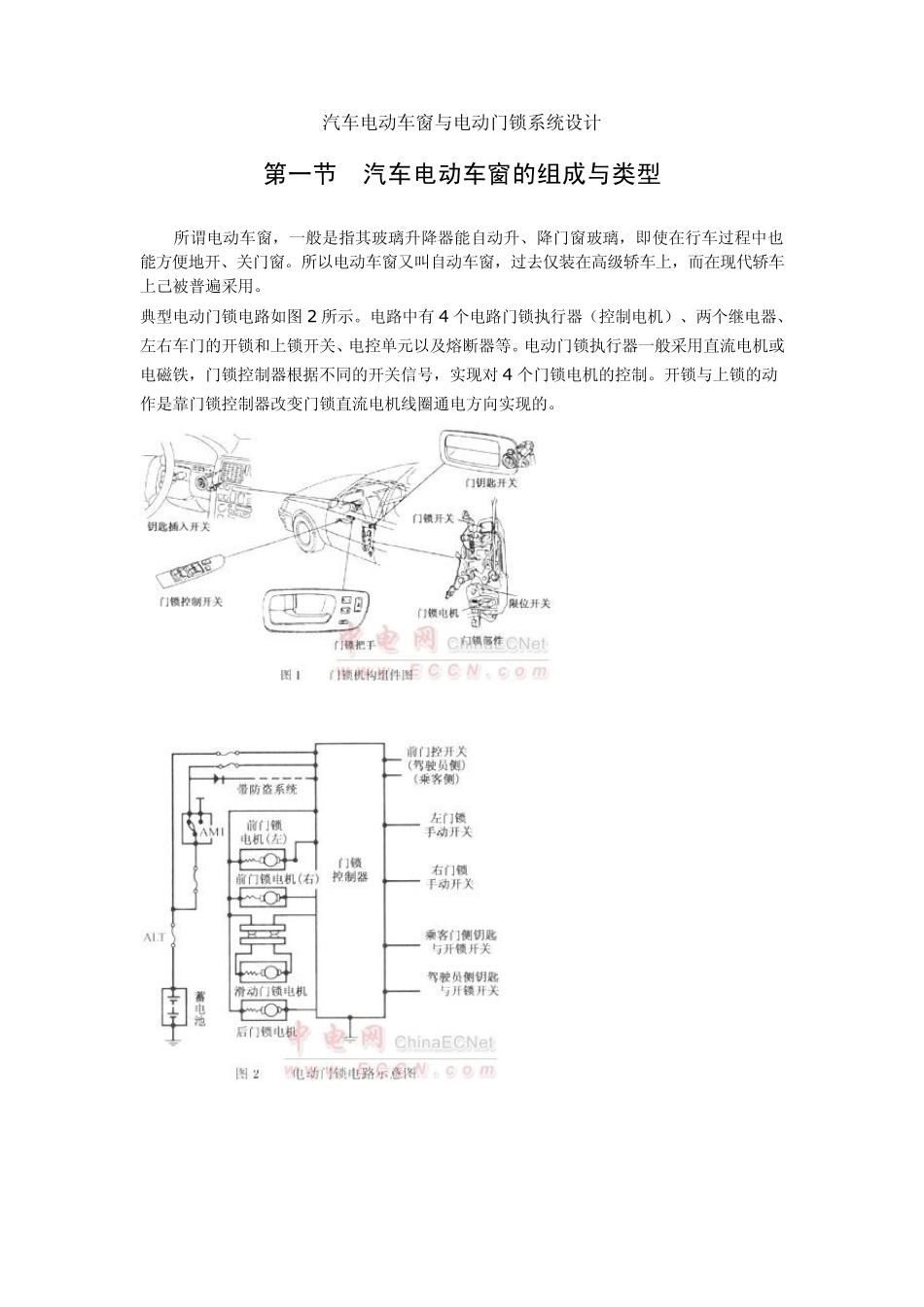

汽车电动车窗与电动门锁系统设计 第一节 汽车电动车窗的组成与类型 所谓电动车窗,一般是指其玻璃升降器能自动升、降门窗玻璃,即使在行车过程中也能方便地开、关门窗。所以电动车窗又叫自动车窗,过去仅装在高级轿车上,而在现代轿车上己被普遍采用。 典型电动门锁电路如图 2 所示。电路中有 4 个电路门锁执行器(控制电机)、两个继电器、左右车门的开锁和上锁开关、电控单元以及熔断器等。电动门锁执行器一般采用直流电机或电磁铁,门锁控制器根据不同的开关信号,实现对 4 个门锁电机的控制。开锁与上锁的动作是靠门锁控制器改变门锁直流电机线圈通电方向实现的。 当上锁按钮开关被按下时,电压信号送到控制器中,通过上锁继电器触点的动作使门锁电机完成锁门动作。当开锁按钮开关被按下时,电压信号送到控制器中,通过开锁继电器触点的动作使门锁电机完全开锁动作。 遥控门锁 现在,在国外大约有三分之一车辆已经将遥控门锁(RKE-Remote Key less Entry )作为标准配置。遥控门锁即是在电动门锁的基础上增加遥控装置(遥控器),取代传统的车钥匙,并在车内安装有接收模块,以实现上锁、开锁的远距离控制和行车自动锁门控制。遥控门锁不使用钥匙就能操纵门锁,避免了在黑暗处寻找锁眼,远距离操控缩短了驾驶员在车外的时间,尤其是在雨雪天气时尤为重要;此外,行车自动锁门控制减少了由于行车时忘记锁门带来的事故。 如图 3 所示典刑遥控门锁电路包括:遥控ECU、门锁ECU、上锁和开锁开关、门锁执行器(电机)以及门锁状态指示器。 遥控门锁电路中,遥控器是实现遥控动作的核心器件。遥控器是一手持式无线电发射器,遥控操作时,遥控器将上锁和开锁等信号以微弱电波(法规规定的频率小于 322M 赫兹、电场强度小于 500μV/dB、发射距离在3m 以内无需作业许可的电波)的形式发送到汽车门锁电控单元的遥控接收模块(遥控ECU),车内接收模块识别发射代码并驱动门锁执行器。行李箱的上锁和开锁也可用遥控器实现。 每一辆车的发射器都有各自的密码,密码存储在相关的集成电路模块中,车内接收模块在收到发射代码后,首先要识别密码是否正确,然后才能确定是否驱动执行器动作。因此,遥控门锁还具有一定的防盗功能。有关遥控门锁的防盗功能将在汽车防盗系统中专门说明。 此外,遥控装置上还带有表示驾驶员的唯一的ID 号,当汽车接收到遥控装置发出的信息后,就可以判别出驾驶员的ID 号,从而可以根据这个驾驶员的习惯...
