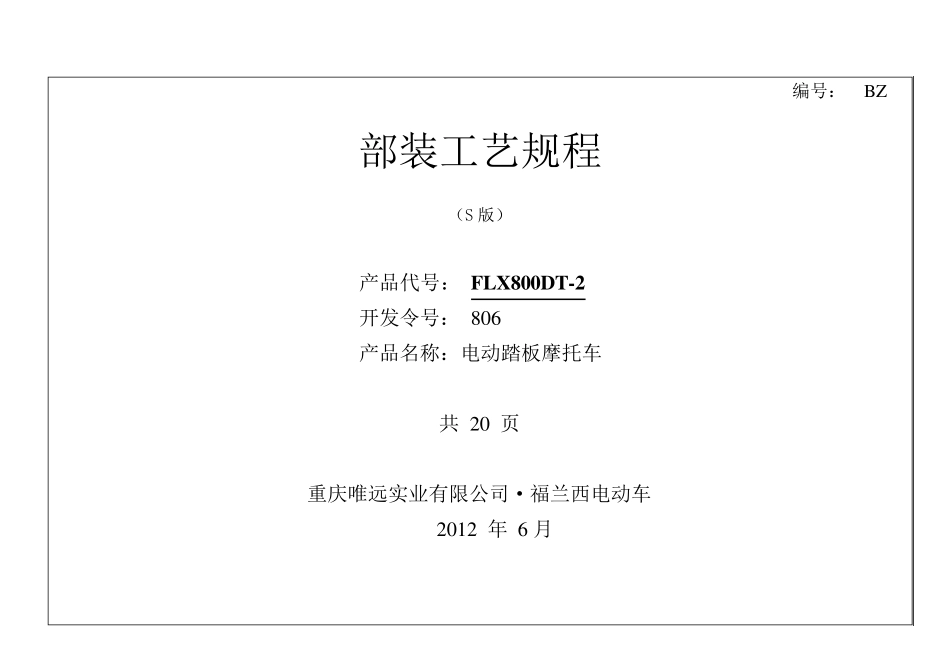

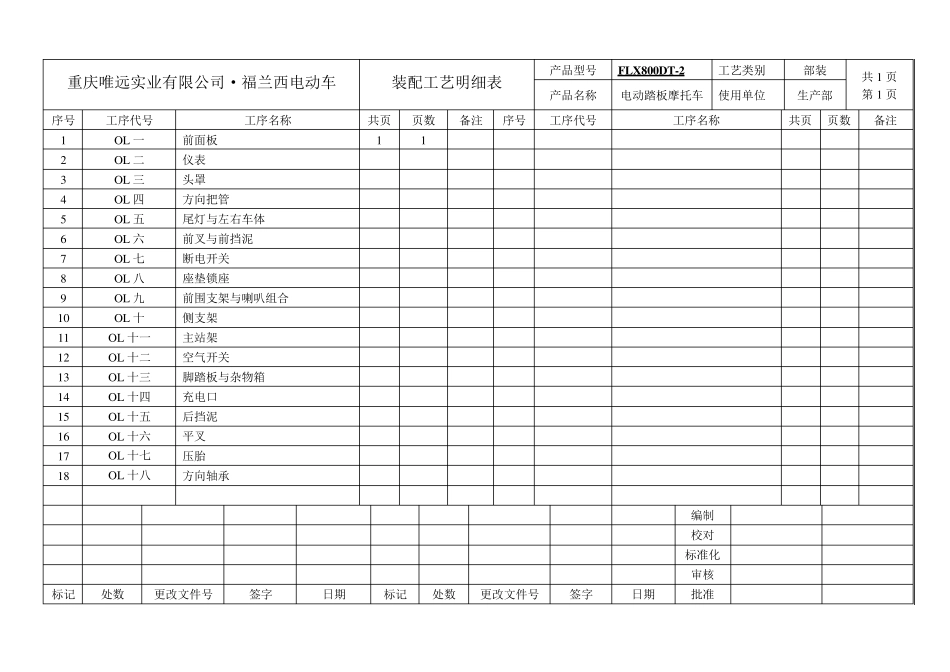

编号： BZ 部装工艺规程 （S 版） 产品代号： FLX800DT-2 开发令号： 806 产品名称：电动踏板摩托车 共 20 页 重庆唯远实业有限公司·福兰西电动车 2012 年 6 月 重庆唯远实业有限公司·福兰西电动车 装配工艺明细表 产品型号 FLX800DT-2 工艺类别 部装 共 1 页 第 1 页 产品名称 电动踏板摩托车 使用单位 生产部 序号 工序代号 工序名称 共页 页数 备注 序号 工序代号 工序名称 共页 页数 备注 1 OL 一 前面板 1 1 2 OL 二 仪表 3 OL 三 头罩 4 OL 四 方向把管 5 OL 五 尾灯与左右车体 6 OL 六 前叉与前挡泥 7 OL 七 断电开关 8 OL 八 座垫锁座 9 OL 九 前围支架与喇叭组合 10 OL 十 侧支架 11 OL 十一 主站架 12 OL 十二 空气开关 13 OL 十三 脚踏板与杂物箱 14 OL 十四 充电口 15 OL 十五 后挡泥 16 OL 十六 平叉 17 OL 十七 压胎 18 OL 十八 方向轴承 编制 校对 标准化 审核 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 批准 重庆唯远实业有限公司·福兰西电动车 装配工艺卡片 产品代号 工序代号 工序名称 本工序共 1 页 共 18 页 第 1 页 FLX1000DW-2 YZB 一 前面板部装 本工序第 1 页 序号 工具/设备 数量 序号 辅料 数量 1 工作台 1 张 1 手套 1 双 2 WD-208A 气动枪 1 把 3 PH2 气动枪头 1 个 4 强力磁环 1 个 序号 代号 零部件名称 数量 工步号 工步内容 技术要求 检查 1 前面板 1 1 首先将前大灯总成装在前面板上，对正其螺栓孔，将 WD-208A 气动枪调到三档位置装上 PH2 气动枪头，用 ST4.2×13 自攻钉紧固，然后将前面板右装饰盖装在前面板上，对正其螺栓孔用 ST4.2×13 自攻钉紧固。再将自攻卡装在面板相应位置。 各部件依次装配，不得错装漏装, 紧固可靠无松动现象。 目 测 : 各 部 件 表面无碰划伤 手 感 : 各 部 件 装配到位，紧固可靠。 2 大灯总成 1 3 G B/T 845 ST4.2×13 6 4 自攻卡 4 编 制 校 对 标准化 审 核 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 批准 自攻钉ST4.2×13 自攻卡 大灯总成 前面板 重庆唯远实业有限公司·福兰西电动车 装配工艺卡片 产品代号 工序代号 工序名称 本工序共 1 页 ...
