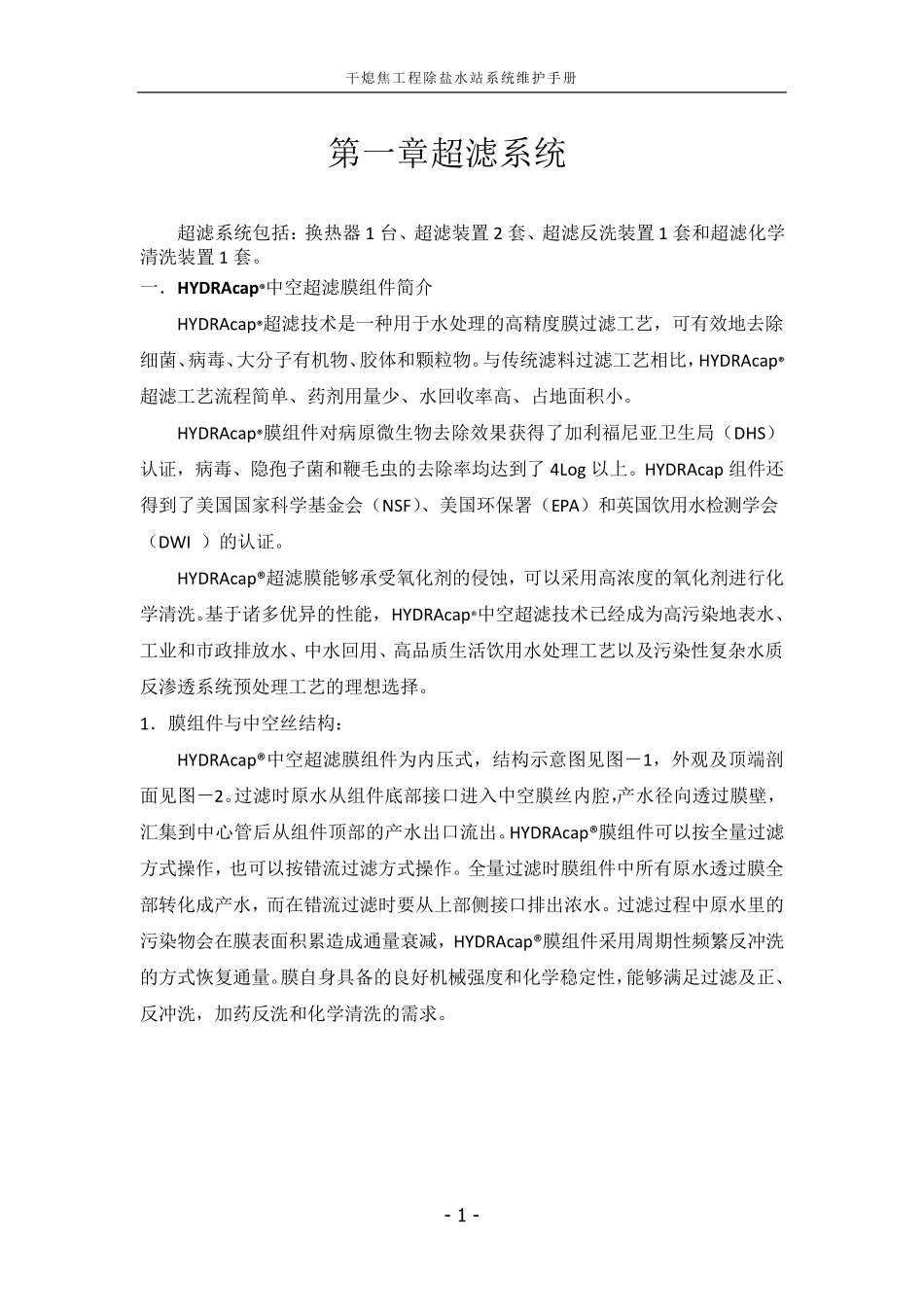

干熄焦工程除盐水站系统维护手册 - 1 - 第一章超滤系统 超滤系统包括：换热器1 台、超滤装置 2 套、超滤反洗装置 1 套和超滤化学清洗装置 1 套。 一．HYDRAcap®中空超滤膜组件简介 HYDRAcap®超滤技术是一种用于水处理的高精度膜过滤工艺，可有效地去除细菌、病毒、大分子有机物、胶体和颗粒物。与传统滤料过滤工艺相比，HYDRAcap®超滤工艺流程简单、药剂用量少、水回收率高、占地面积小。 HYDRAcap®膜组件对病原微生物去除效果获得了加利福尼亚卫生局（DHS）认证，病毒、隐孢子菌和鞭毛虫的去除率均达到了 4Log 以上。HYDRAcap 组件还得到了美国国家科学基金会（NSF）、美国环保署（EPA）和英国饮用水检测学会（DWI ）的认证。 HYDRAcap®超滤膜能够承受氧化剂的侵蚀，可以采用高浓度的氧化剂进行化学清洗。基于诸多优异的性能， HYDRAcap®中空超滤技术已经成为高污染地表水、工业和市政排放水、中水回用、高品质生活饮用水处理工艺以及污染性复杂水质反渗透系统预处理工艺的理想选择。 1．膜组件与中空丝结构： HYDRAcap®中空超滤膜组件为内压式，结构示意图见图－1，外观及顶端剖面见图－2。过滤时原水从组件底部接口进入中空膜丝内腔，产水径向透过膜壁，汇集到中心管后从组件顶部的产水出口流出。HYDRAcap®膜组件可以按全量过滤方式操作，也可以按错流过滤方式操作。全量过滤时膜组件中所有原水透过膜全部转化成产水，而在错流过滤时要从上部侧接口排出浓水。过滤过程中原水里的污染物会在膜表面积累造成通量衰减，HYDRAcap®膜组件采用周期性频繁反冲洗的方式恢复通量。膜自身具备的良好机械强度和化学稳定性，能够满足过滤及正、反冲洗，加药反洗和化学清洗的需求。 干熄焦工程除盐水站系统维护手册 - 2 - 图－1 HYDRAcap®中空超滤膜组件结构示意图 HYDRAcap®中空超滤膜丝的材质为亲水性聚醚砜，永久亲水性保证了膜的抗污染性能和稳定高通量，聚醚砜材料机械强度高、化学稳定性好，能够满足频繁大流量反洗操作的机械冲击，在氧化性环境（余氯等）和强酸强碱溶液中机械性能和分离性能稳定，可以进行强烈的化学清洗。超滤膜的切割分子量（MWCO）为15 万道尔顿，膜分离孔径约为25nm，对>1μm 的颗粒物的去除率为104，产水浊度不大于 0.1NTU。图－3 是膜截面的放大图。膜丝内表面为UF 分离层，外表面为多孔层，中部为海绵状支撑层。与传统超滤膜的指状大孔支撑层相比，这种海面状支撑结构的保证了较...
