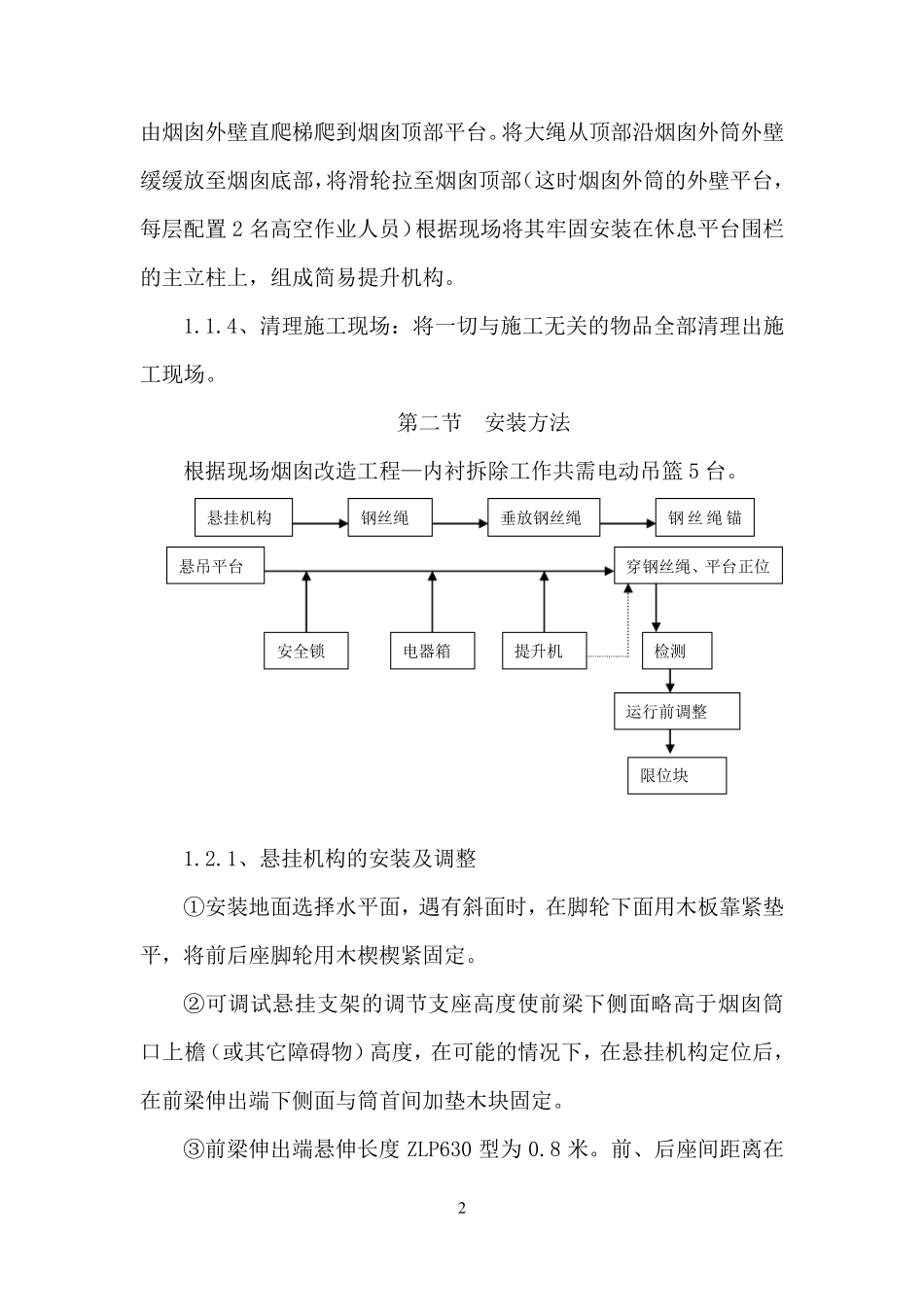

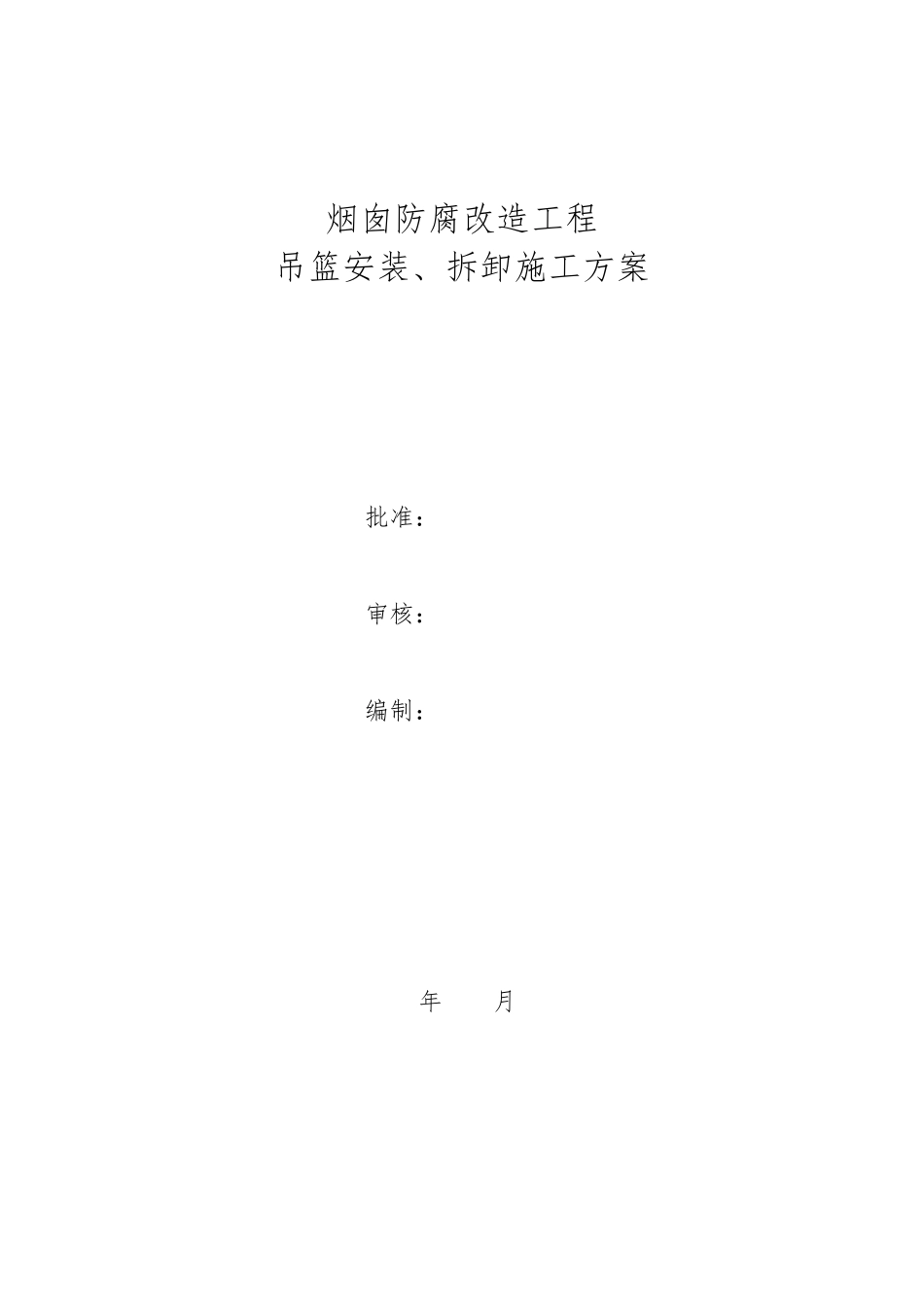

烟囱防腐改造工程 吊篮安装、拆卸施工方案 批准: 审核: 编制: 年 月 1 第一章 施工吊篮安装与拆卸 第一节 设备选型与设备作业环境 1.1、设备采用ZLP630 型吊篮,其技术性能如下: 型号:ZLP630 型电动吊篮 额定载荷:630kg 平台长度:3.0m、4.0m 两种规格。 升降速度:9.5m/min 设备功率:2×1.5KW 电源电压:380±10% V,50Hz,三相五线制 钢 丝 绳 :6 ×19W + FC - 8.6 ,最 小 承 重 力 32.8KN ,M=G/g=32800/9.8=3347kg 设备使用环境: a.距吊篮现场 10m 范围内不能有高压线; b.在雷雨、下雾、下雪、风力大于 6 级等恶劣天气不能使用; C.施工电焊火花确保不伤及钢丝绳; d.环境温度-10 ℃――+40℃; e.环境相对湿度不大于 90%(25℃)。 1.1.1、ZLP630 型吊篮每台电机分别为 1.5 千瓦,使用ф8.6 钢丝绳。 1.1.2、因为现场实际情况,无法采用小型卷扬机升降设备配合,所以采用简易滑轮组,人力拉绳升降方法。 1.1.3、第一步安排 3 人携带 440 米尼龙绳(两根 220 米组成), 2 由烟囱外壁直爬梯爬到烟囱顶部平台。将大绳从顶部沿烟囱外筒外壁缓缓放至烟囱底部,将滑轮拉至烟囱顶部(这时烟囱外筒的外壁平台,每层配置2 名高空作业人员)根据现场将其牢固安装在休息平台围栏的主立柱上,组成简易提升机构。 1.1.4、清理施工现场:将一切与施工无关的物品全部清理出施工现场。 第二节 安装方法 根据现场烟囱改造工程—内衬拆除工作共需电动吊篮 5 台。 1.2.1、悬挂机构的安装及调整 ①安装地面选择水平面,遇有斜面时,在脚轮下面用木板靠紧垫平,将前后座脚轮用木楔楔紧固定。 ②可调试悬挂支架的调节支座高度使前梁下侧面略高于烟囱筒口上檐(或其它障碍物)高度,在可能的情况下,在悬挂机构定位后,在前梁伸出端下侧面与筒首间加垫木块固定。 ③前梁伸出端悬伸长度ZLP630 型 为 0.8 米 。前、后座间距 离 在悬挂机构 钢 丝 绳 垂 放钢 丝 绳 钢 丝 绳锚悬吊平台 穿 钢 丝 绳、平台正 位 安全锁 电器 箱 提升机 检 测 运 行 前调整 限 位块 3 场地允许情况下,尽量调整至最大距离。 ④张紧加强钢丝绳时,使前梁略微上翘 3-5 厘米,产生预应力,提高前梁刚度。 ⑤装夹钢丝绳时,绳夹应从吊装点处开始依次夹紧,并在最后一个绳夹和前一个绳夹间,使钢丝绳有少许拱起。 ⑥垂放钢丝绳时,将钢丝绳自由盘放在楼面...
