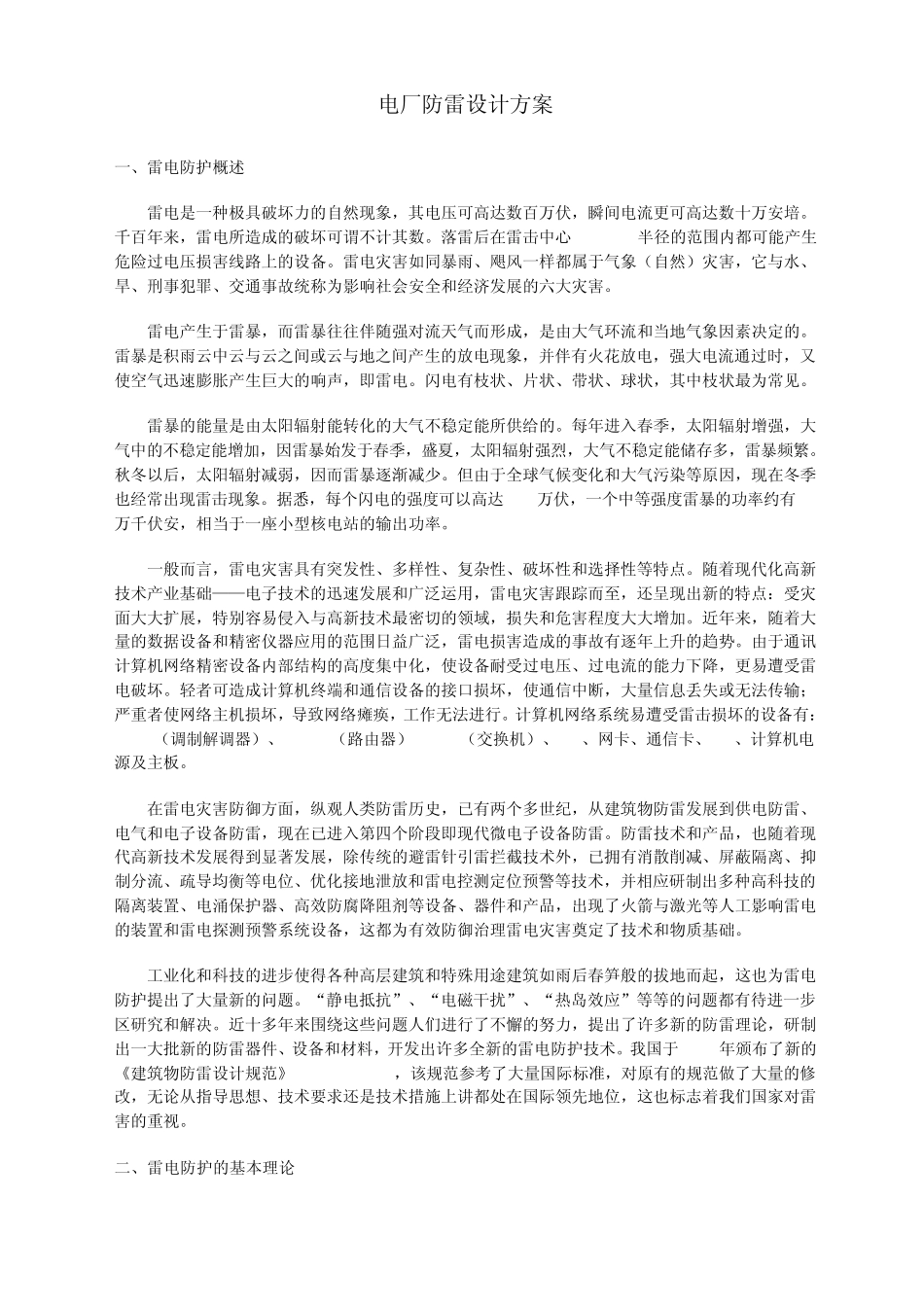

电厂防雷设计方案

电厂防雷设计方案 一、雷电防护概述 雷电是一种极具破坏力的自然现象，其电压可高达数百万伏，瞬间电流更可高达数十万安培。千百年来，雷电所造成的破坏可谓不计其数。落雷后在雷击中心 1.5-2Km半径的范围内都可能产生危险过电压损害线路上的设备。雷电灾害如同暴雨、飓风一样都属于气象（自然）灾害，它与水、旱、刑事犯罪、交通事故统称为影响社会安全和经济发展的六大灾害。 雷电产生于雷暴，而雷暴往往伴随强对流天气而形成，是由大气环流和当地气象因素决定的。雷暴是积雨云中云与云之间或云与地之间产生的放电现象，并伴有火花放电，强大电流通过时，又使空气迅速膨胀产生巨大的响声，即雷电。闪电有枝状、片状、带状、球状，其中枝状最为常见。 雷暴的能量是由太阳辐射能转化的大气不稳定能所供给的。每年进入春季，太阳辐射增强，大气中的不稳定能增加，因雷暴始发于春季，盛夏，太阳辐射强烈，大气不稳定能储存多，雷暴频繁。秋冬以后，太阳辐射减弱，因而雷暴逐渐减少。但由于全球气候变化和大气污染等原因，现在冬季也经常出现雷击现象。据悉，每个闪电的强度可以高达 100万伏，一个中等强度雷暴的功率约有10万千伏安，相当于一座小型核电站的输出功率。 一般而言，雷电灾害具有突发性、多样性、复杂性、破坏性和选择性等特点。随着现代化高新技术产业基础——电子技术的迅速发展和广泛运用，雷电灾害跟踪而至，还呈现出新的特点：受灾面大大扩展，特别容易侵入与高新技术最密切的领域，损失和危害程度大大增加。近年来，随着大量的数据设备和精密仪器应用的范围日益广泛，雷电损害造成的事故有逐年上升的趋势。由于通讯计算机网络精密设备内部结构的高度集中化，使设备耐受过电压、过电流的能力下降，更易遭受雷电破坏。轻者可造成计算机终端和通信设备的接口损坏，使通信中断，大量信息丢失或无法传输；严重者使网络主机损坏，导致网络瘫痪，工作无法进行。计算机网络系统易遭受雷击损坏的设备有：MODEM（调制解调器）、ROUTER（路由器）SWITCH（交换机）、HUB、网卡、通信卡、UPS、计算机电源及主板。 在雷电灾害防御方面，纵观人类防雷历史，已有两个多世纪，从建筑物防雷发展到供电防雷、电气和电子设备防雷，现在已进入第四个阶段即现代微电子设备防雷。防雷技术和产品，也随着现代高新技术发展得到显著发展，除传统的避雷针引雷拦截技术外，已拥有消散削减、屏蔽隔离、抑制分流、疏导均衡等电位、优化接地泄放和雷电控测...
