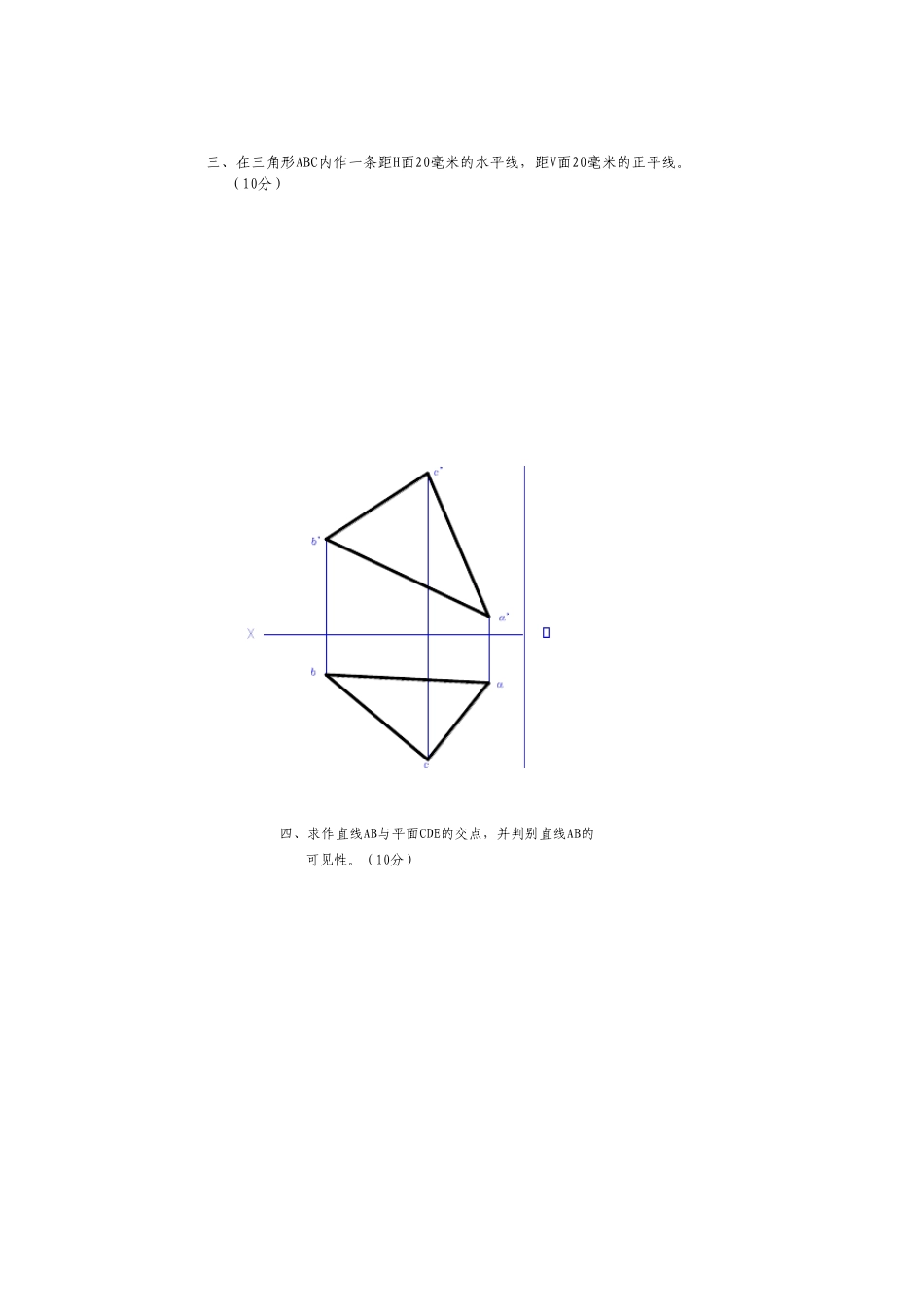

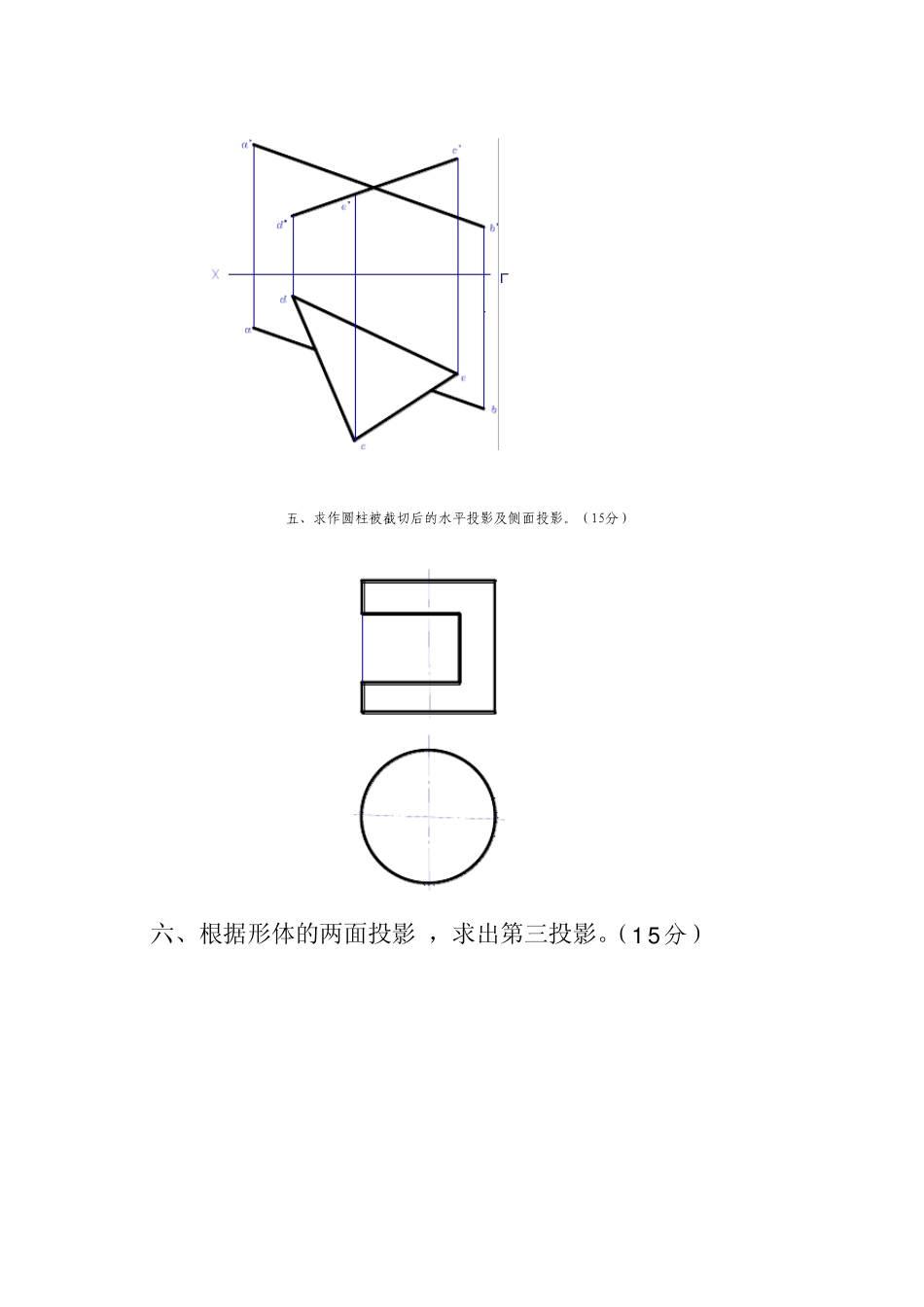

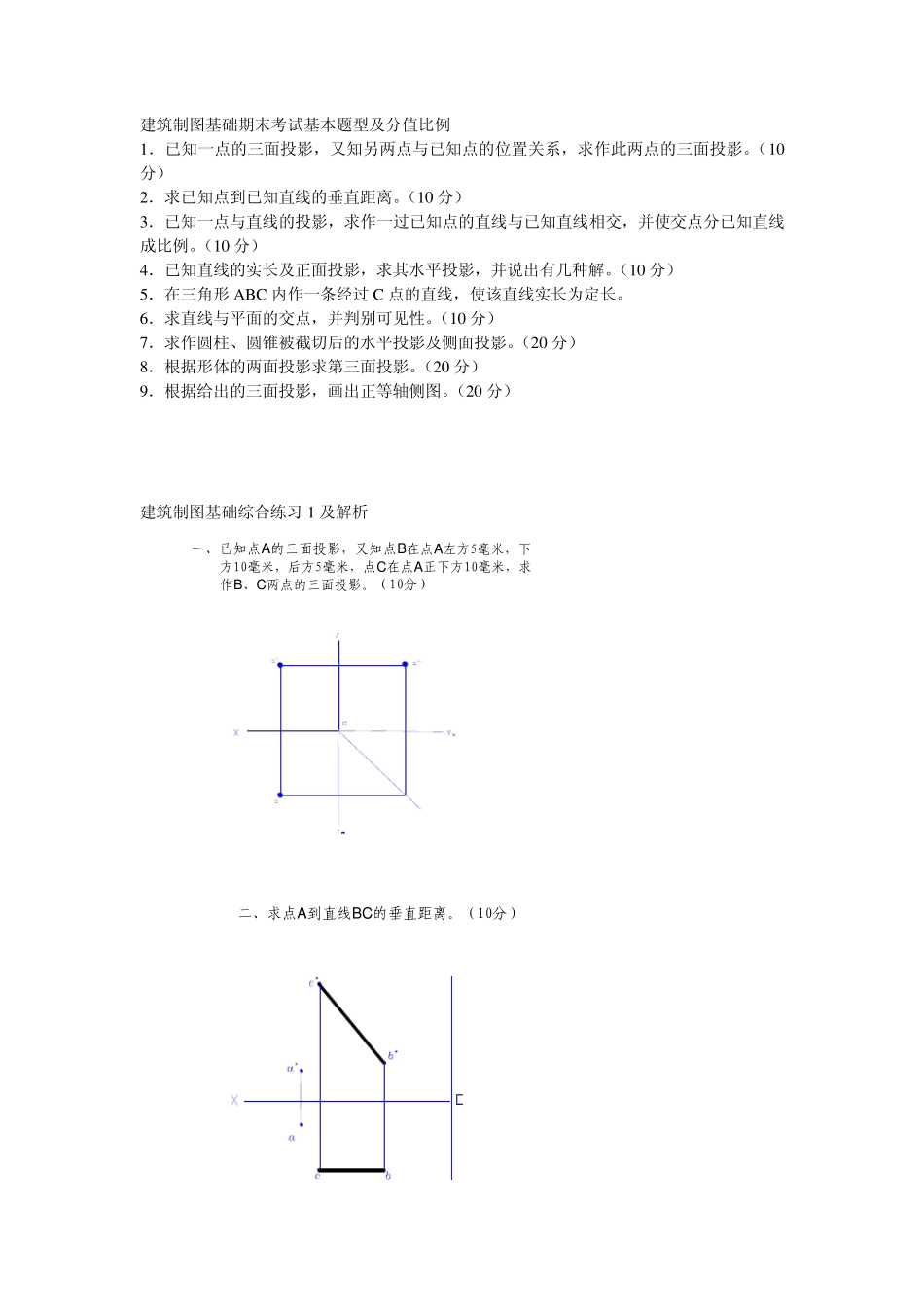

建筑制图基础期末考试基本题型及分值比例 1．已知一点的三面投影，又知另两点与已知点的位置关系，求作此两点的三面投影。（10分） 2．求已知点到已知直线的垂直距离。（10 分） 3．已知一点与直线的投影，求作一过已知点的直线与已知直线相交，并使交点分已知直线成比例。（10 分） 4．已知直线的实长及正面投影，求其水平投影，并说出有几种解。（10 分） 5．在三角形ABC 内作一条经过C 点的直线，使该直线实长为定长。 6．求直线与平面的交点，并判别可见性。（10 分） 7．求作圆柱、圆锥被截切后的水平投影及侧面投影。（20 分） 8．根据形体的两面投影求第三面投影。（20 分） 9．根据给出的三面投影，画出正等轴侧图。（20 分） 建筑制图基础综合练习 1 及解析 一、已知点A的三面投影，又知点B在点A左方5毫米，下 方10毫米，后方5毫米，点C在点A正下方10毫米，求 作B、C两点的三面投影。（10分） 二、求点A到直线BC的垂直距离。（10分）三、在三角形ABC内作一条距H面20毫米的水平线，距V面20毫米的正平线。 （10分） 可见性。（10分）四、求作直线AB与平面CDE的交点，并判别直线AB的 五、求作圆柱被截切后的水平投影及侧面投影。（15分）六、根据形体的两面投影 ，求出第三投影。（1 5 分）七、根据给出的三面投影图，画出正等轴测图。（15分）八、画出1-1、2-2的剖面图。（15分） 圆孔圆孔 参考答案 一、 二、 AG实长 三、 四、 五、 六、 七、 八、 王圻：建筑制图基础综合练习及解析 2
