电大机械制图作业14答案

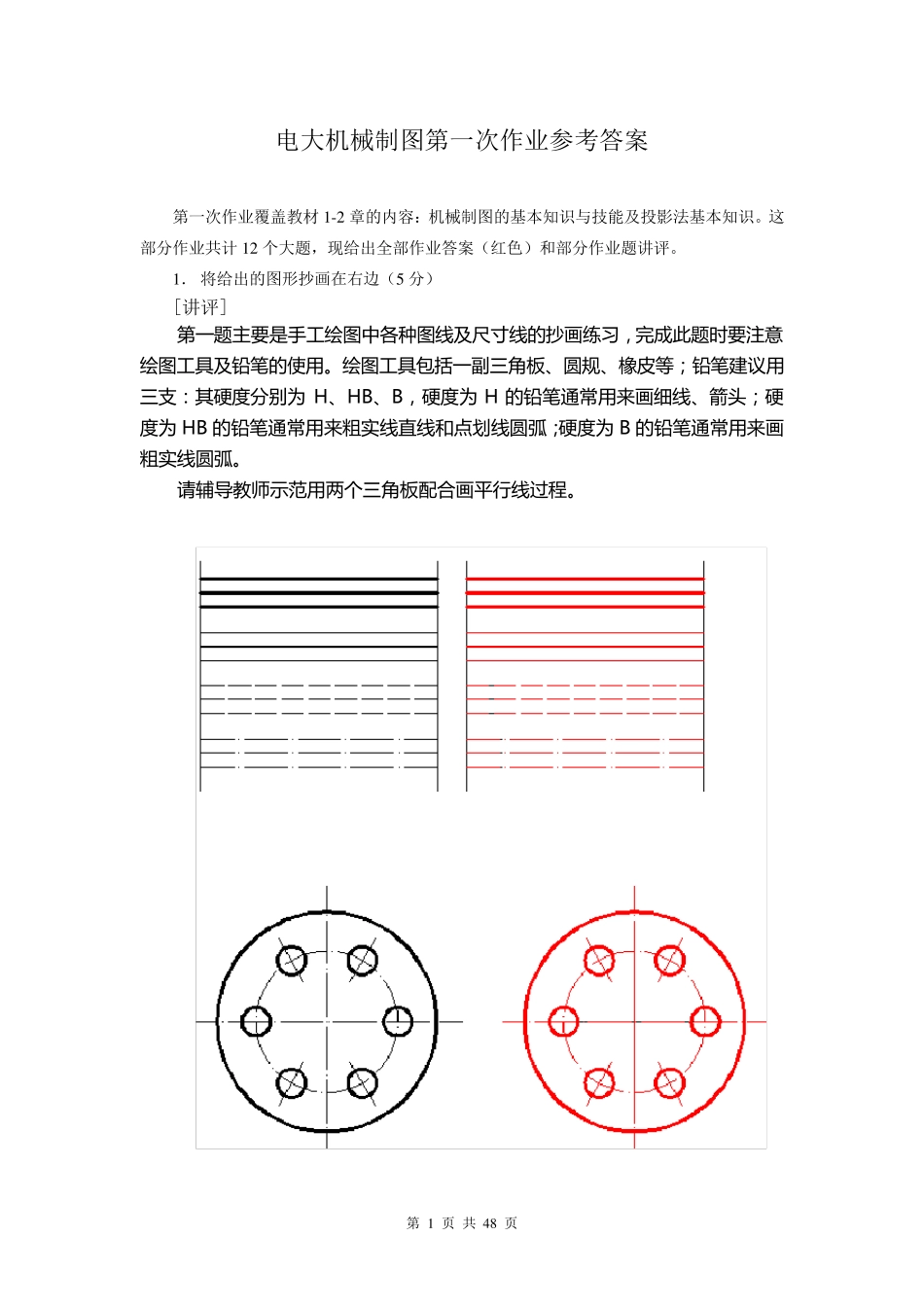

电大机械制图作业14答案_第1页
1/48

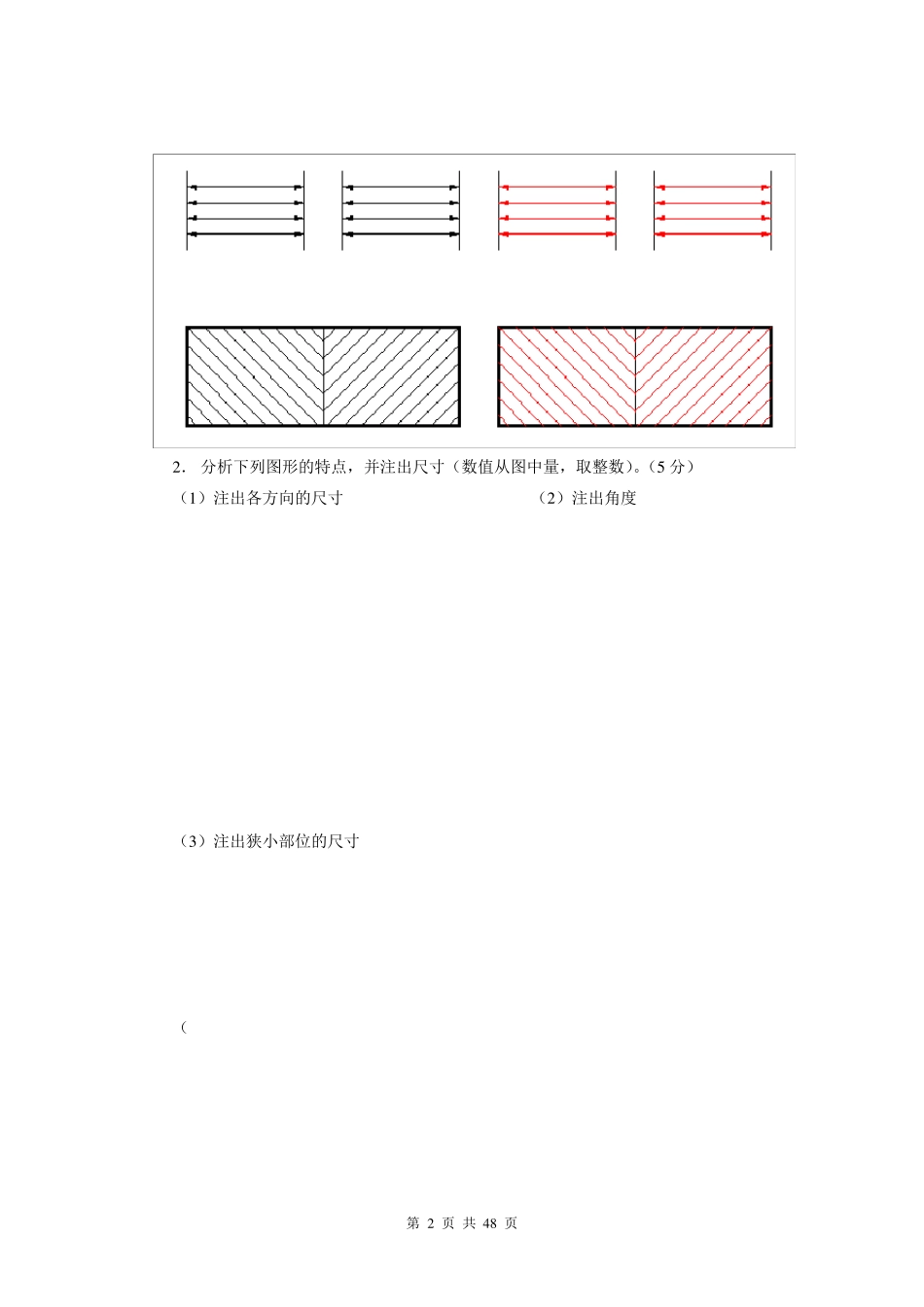

电大机械制图作业14答案_第2页
2/48

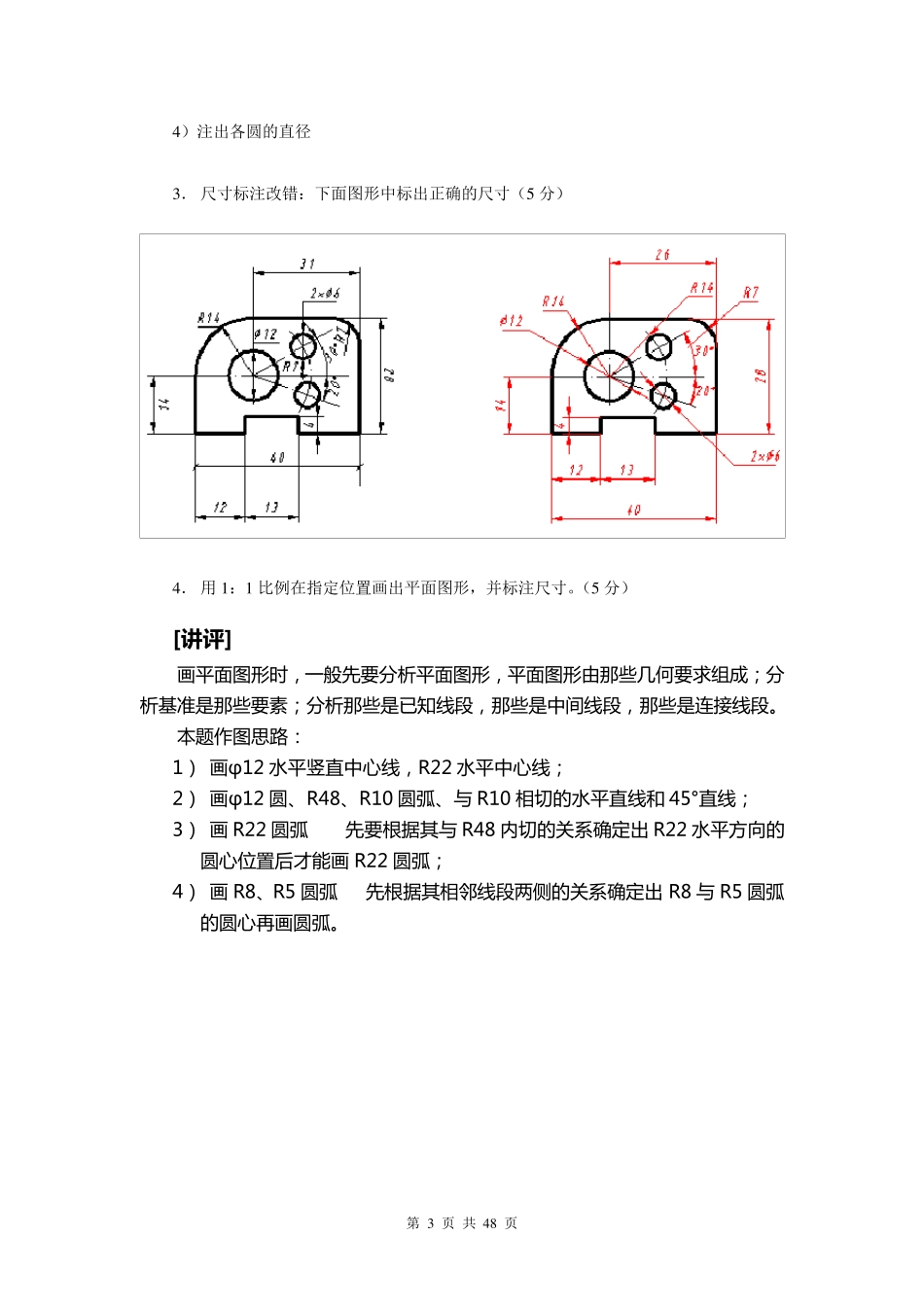

电大机械制图作业14答案_第3页
3/48
第 1 页 共 4 8 页 电大机械制图第一次作业参考答案 第一次作业覆盖教材1 -2 章的内容:机械制图的基本知识与技能及投影法基本知识。这部分作业共计 1 2 个大题,现给出全部作业答案(红色)和部分作业题讲评。 1 . 将给出的图形抄画在右边(5 分) [讲评] 第 一 题 主 要 是 手 工 绘 图 中 各 种 图 线 及 尺 寸 线 的 抄 画 练 习 , 完 成 此 题 时 要 注 意绘 图 工 具 及 铅 笔 的 使 用 。 绘 图 工 具 包 括 一 副 三 角 板 、圆规、橡皮等;铅 笔 建议用三 支:其硬度分别为 H、HB、B, 硬度为 H 的 铅 笔 通常用 来画 细线 、箭头;硬度为 HB 的 铅 笔 通常用 来粗实线 直线 和点划线 圆弧;硬度为 B 的 铅 笔 通常用 来画粗实线 圆弧。 请辅导教师示范用 两个三 角 板 配合画 平行线 过程。 第 2 页 共 4 8 页 2 . 分析下列图形的特点,并注出尺寸(数值从图中量,取整数)。(5 分) (1 )注出各方向的尺寸 (2 )注出角度 (3 )注出狭小部位的尺寸 (第 3 页 共 4 8 页 4 )注出各圆的直径 3 . 尺寸标注改错:下面图形中标出正确的尺寸(5 分) 4 . 用1 :1 比例在指定位置画出平面图形,并标注尺寸。(5 分) [讲评] 画 平 面 图 形 时 , 一 般 先 要 分 析 平 面 图 形 , 平 面 图 形 由 那 些 几 何 要 求 组 成 ; 分析 基 准 是 那 些 要 素 ; 分 析 那 些 是 已 知 线 段 , 那 些 是 中 间 线 段 , 那 些 是 连 接 线 段 。 本 题 作 图 思 路 : 1) 画 φ12 水 平 竖 直 中 心 线 , R22 水 平 中 心 线 ; 2) 画 φ12 圆 、R48、R10 圆 弧 、与 R10 相 切 的 水 平 直 线 和 45°直 线 ; 3) 画 R22 圆 弧 先 要 根 据 其 与 R48 内 切 的 关 系 确 定 出R22 水 平 方 向 的圆 心 位 置 后 才 能 画 R22 圆 弧 ; 4) 画 R8、R5 圆 弧 先 根 据 其 相 邻 线 段 两 侧 的 关 系 确 定 出R8 与 R5 圆 弧的 圆 心 再 画 圆 弧 。 第 4 页 共 48 页 下 图 画 图 思 路 与 上 相 同 。 5. 将下图以2:1 的比例画在A 3 图纸上,图名:几何作...
