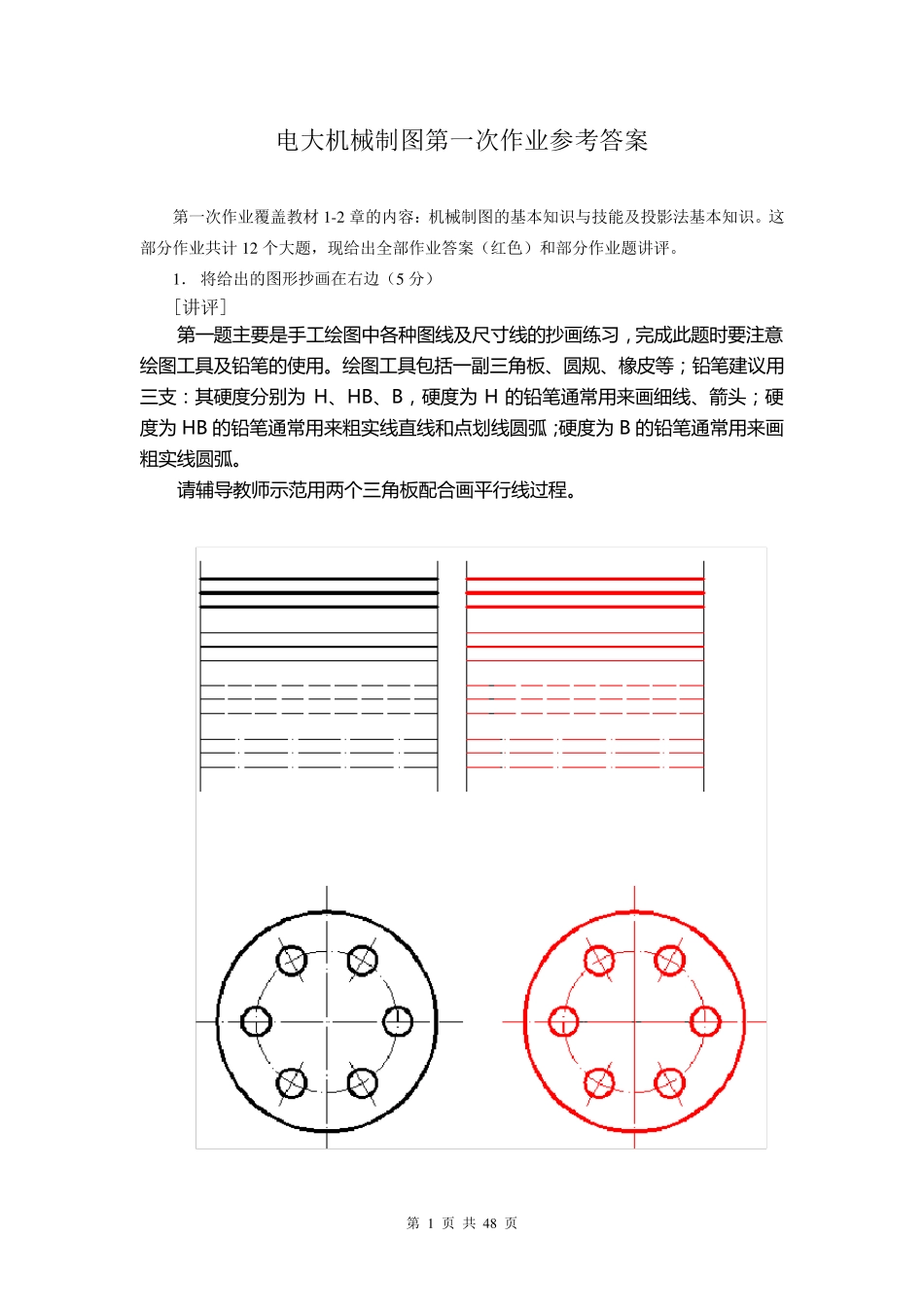

第 1 页 共 4 8 页 电大机械制图第一次作业参考答案 第一次作业覆盖教材1 -2 章的内容：机械制图的基本知识与技能及投影法基本知识
这部分作业共计 1 2 个大题，现给出全部作业答案（红色）和部分作业题讲评
1 ． 将给出的图形抄画在右边（5 分） [讲评] 第 一 题 主 要 是 手 工 绘 图 中 各 种 图 线 及 尺 寸 线 的 抄 画 练 习 ， 完 成 此 题 时 要 注 意绘 图 工 具 及 铅 笔 的 使 用
绘 图 工 具 包 括 一 副 三 角 板 、圆规、橡皮等；铅 笔 建议用三 支：其硬度分别为 H、HB、B， 硬度为 H 的 铅 笔 通常用 来画 细线 、箭头；硬度为 HB 的 铅 笔 通常用 来粗实线 直线 和点划线 圆弧；硬度为 B 的 铅 笔 通常用 来画粗实线 圆弧
请辅导教师示范用 两个三 角 板 配合画 平行线 过程

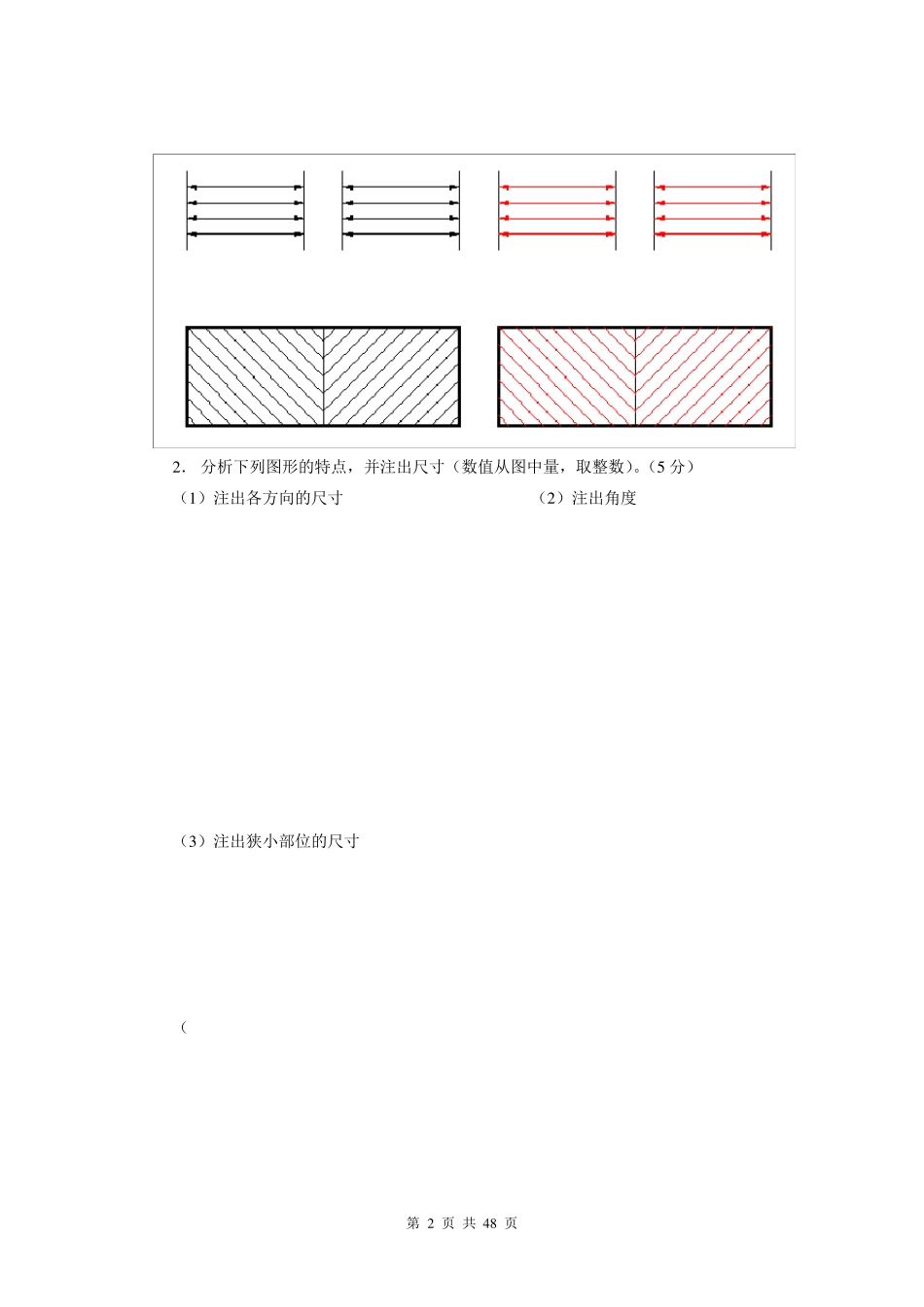

第 2 页 共 4 8 页 2 ． 分析下列图形的特点，并注出尺寸（数值从图中量，取整数）
（5 分） （1 ）注出各方向的尺寸 （2 ）注出角度 （3 ）注出狭小部位的尺寸 （第 3 页 共 4 8 页 4 ）注出各圆的直径 3 ． 尺寸标注改错：下面图形中标出正确的尺寸（5 分） 4 ． 用1 ：1 比例在指定位置画出平面图形，并标注尺寸
（5 分） [讲评] 画 平 面 图 形 时 ， 一 般 先 要 分 析 平 面 图 形 ， 平 面 图 形 由 那 些 几 何 要 求 组 成 ； 分析 基 准 是 那 些 要 素 ； 分 析 那 些 是 已 知 线 段 ， 那 些 是 中 间 线 段 ， 那 些 是 连 接 线 段
本 题 作 图 思 路 ： 1） 画 φ12 水 平 竖 直 中 心 线 ， R22 水 平 中 心 线 ； 2） 画 φ12 圆 、R48、R10 圆 弧 、与 R10 相 切
