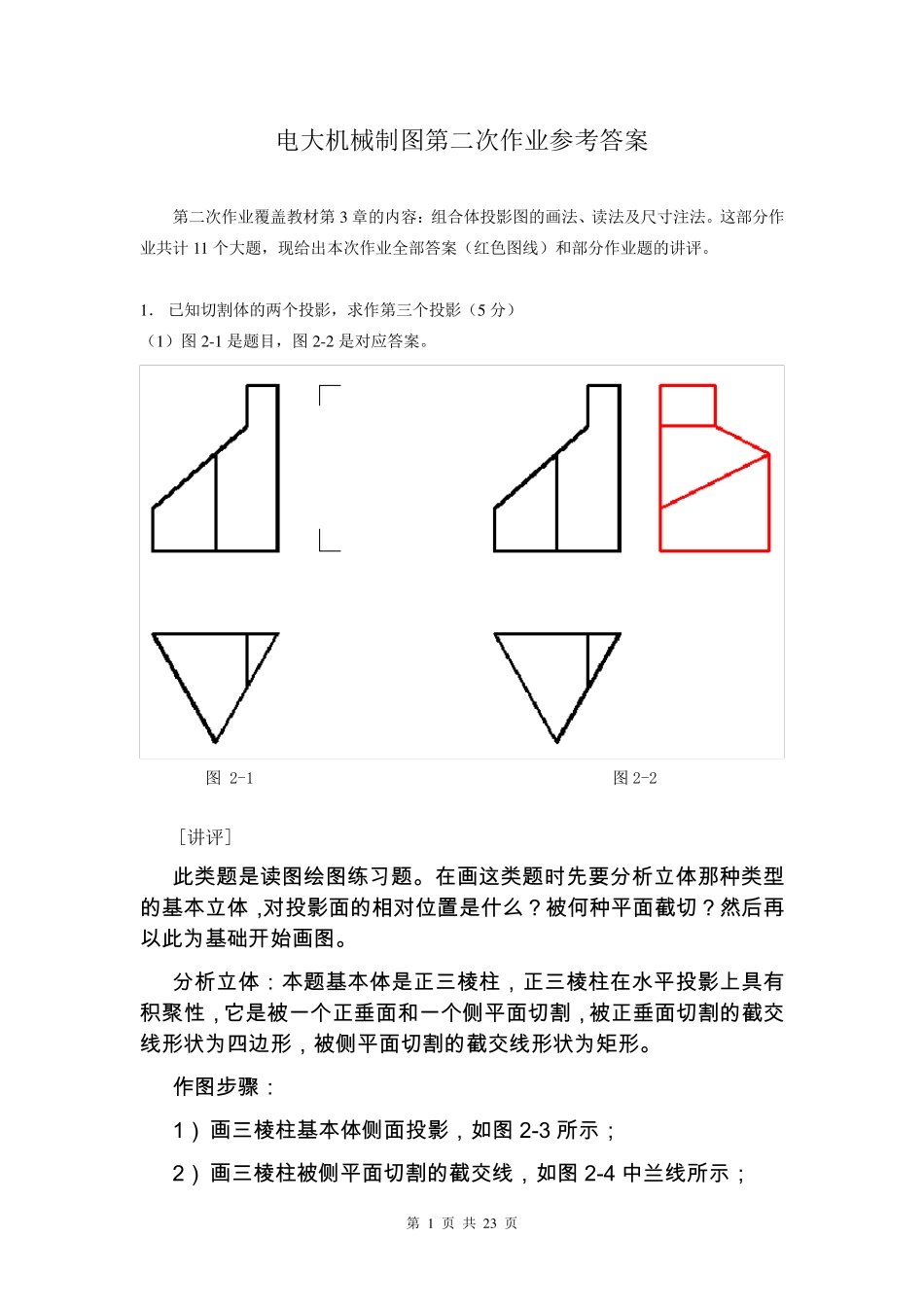

第 1 页 共 2 3 页 电大机械制图第二次作业参考答案 第二次作业覆盖教材第3 章的内容：组合体投影图的画法、读法及尺寸注法。这部分作业共计 11 个大题，现给出本次作业全部答案（红色图线）和部分作业题的讲评。 1 ． 已知切割体的两个投影，求作第三个投影（5 分） （1 ）图2 -1 是题目，图2 -2 是对应答案。 图 2-1 图2-2 [讲评] 此 类 题 是 读 图 绘 图 练 习 题 。在画这类 题 时先要分析立体那种类 型的基本立体，对投影面的相对位置是 什么？被何种平面截切？然后再以此 为基础开始画图 。 分析立体：本题 基本体是 正三棱柱，正三棱柱在水平投影上具有积聚性，它是 被一个正垂面和一个侧平面切割，被正垂面切割的截交线形状为四边形，被侧平面切割的截交线形状为矩形。 作图 步骤： 1） 画三棱柱基本体侧面投影，如图 2-3 所示； 2） 画三棱柱被侧平面切割的截交线，如图 2-4 中兰线所示； 第 2 页 共 2 3 页 图 2-3 图 2-4 3） 画 三 棱 柱 被 正 垂 面 切 割 后 的 截 交 线 ， 如 图 2-5 中 品 红 线 所 示 4） 整 理 图 线 。 擦掉被 切 割 了的 轮廓线 和作图 线 ， 加粗加深可见轮廓线 即可， 如图 2-6 所 示 。 图 2-5 图 2-6 第 3 页 共 2 3 页 （2 ）图2 -7 为答案和保留的作图线。 图 2 -7 （3 ） 答案和保留的作图线 （4 ） 答案和保留的作图线 完 成 （ 2）、（ 3）、（ 4） 题投影图的方法与步骤与（ 1） 题相似，都是在分析切割立体的基础上确定画图步骤，从而逐步地补画出第三个投影来。 第 4 页 共 2 3 页 2 ． 已知切割体的两个投影，求作第三个投影。（不可见线画虚线）。（5 分） （1 ） 图 2 -1 1 为红色图线为本题答案。 图 2 -8 为水平截面截切立体截交线画法，图 2 -9 为正垂面截切立体截交线画法，图 2 -1 0 整理外轮廓线，加粗加深图线画法，图 2-11 是去掉各种辅助作图线后的图，即为本题答案。 图 2 -8 图 2 -9 第 5 页 共 2 3 页 图 2 -1 0 图 2 -1 1 第 6 页 共 2 3 页 （2 ）下图中左边三投影图为本题详解过程，右边红色图线为本题答案。 第 7 页 共 2 3 页 （3 ）下图是有作图过程的答案 （4 ）下图是有作图过程的答案 第 8 页 共 2 3 页 （3 ）下图是本题答...
