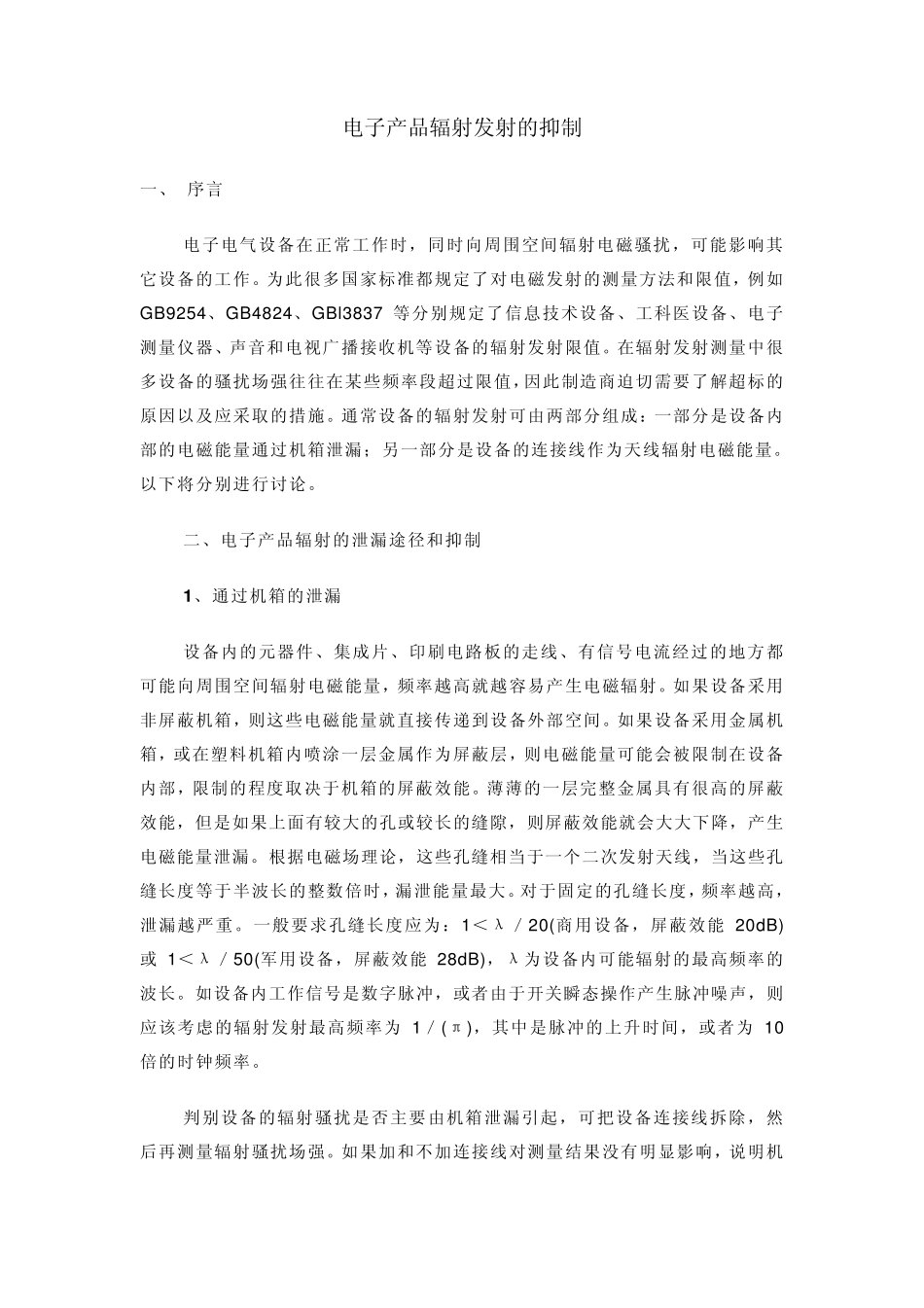

电子产品辐射发射的抑制_第1页
1/7

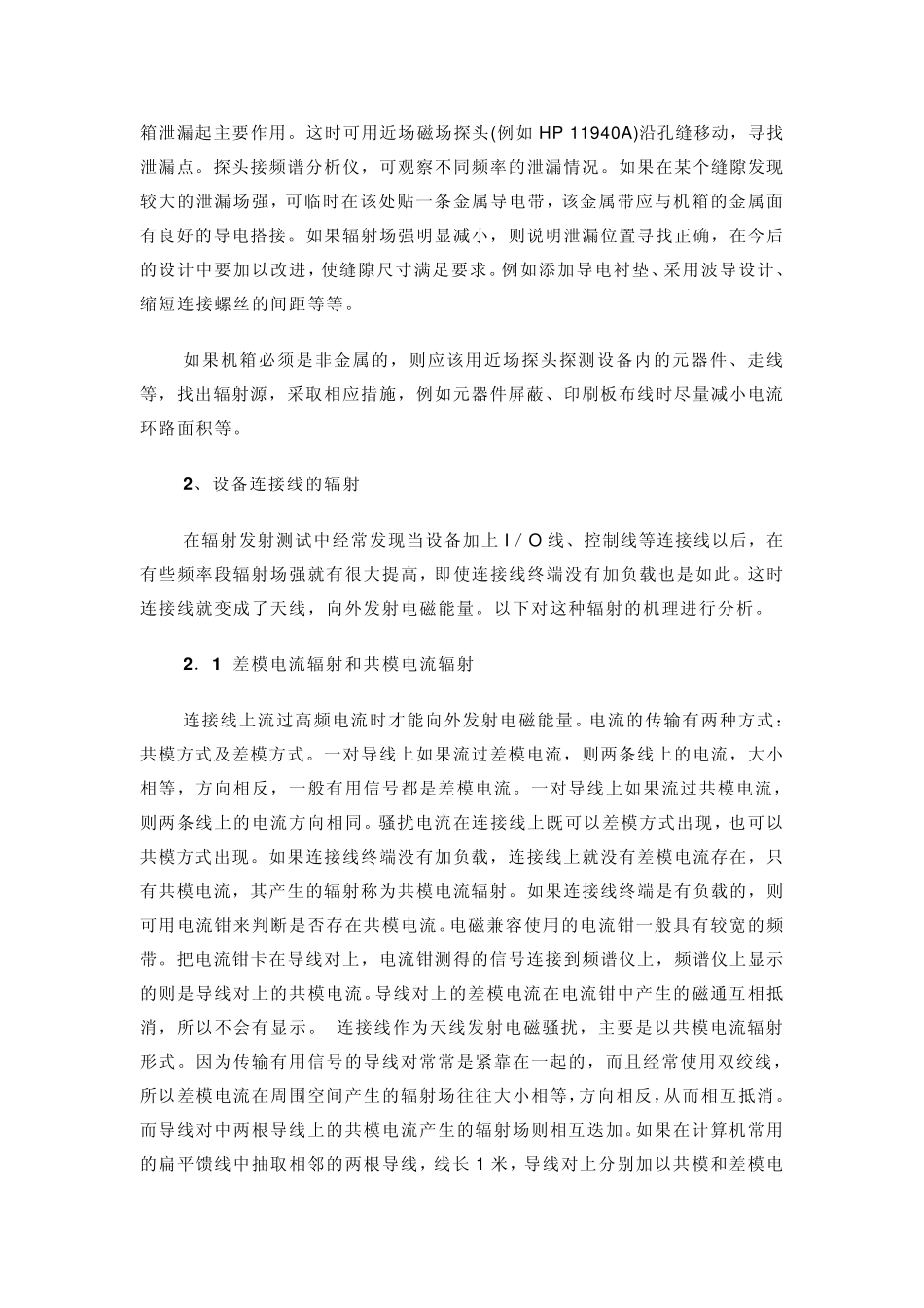

电子产品辐射发射的抑制_第2页
2/7

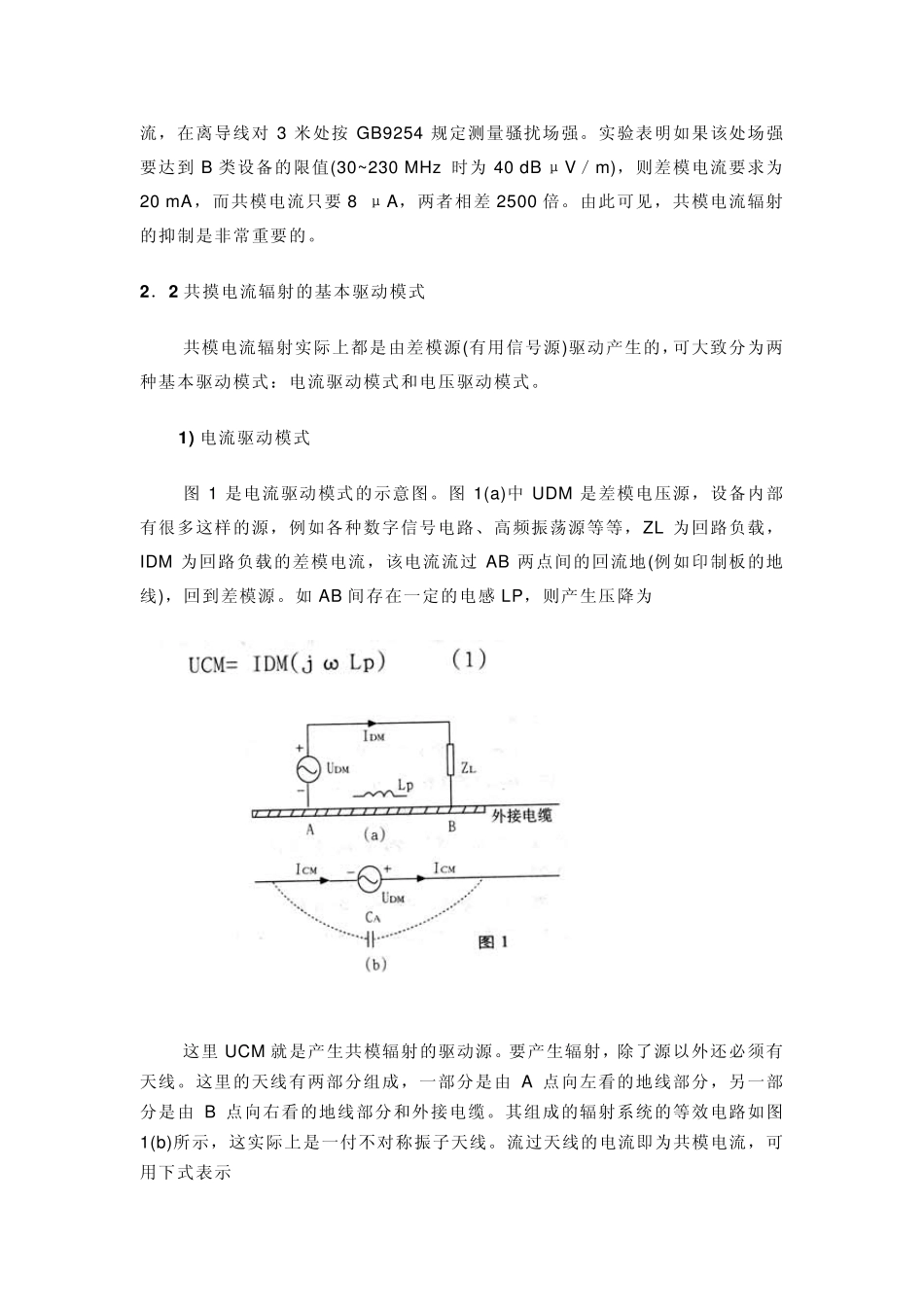

电子产品辐射发射的抑制_第3页
3/7
电子产品辐射发射的抑制 一、 序言 电子电气设备在正常工作时,同时向周围空间辐射电磁骚扰,可能影响其它设备的工作。为此很多国家标准都规定了对电磁发射的测量方法和限值,例如GB9254、GB4824、GBl3837 等分别规定了信息技术设备、工科医设备、电子测量仪器、声音和电视广播接收机等设备的辐射发射限值。在辐射发射测量中很多设备的骚扰场强往往在某些频率段超过限值,因此制造商迫切需要了解超标的原因以及应采取的措施。通常设备的辐射发射可由两部分组成:一部分是设备内部的电磁能量通过机箱泄漏;另一部分是设备的连接线作为天线辐射电磁能量。以下将分别进行讨论。 二、电子产品辐射的泄漏途径和抑制 1 、通过机箱的泄漏 设备内的元器件、集成片、印刷电路板的走线、有信号电流经过的地方都可能向周围空间辐射电磁能量,频率越高就越容易产生电磁辐射。如果设备采用非屏蔽机箱,则这些电磁能量就直接传递到设备外部空间。如果设备采用金属机箱,或在塑料机箱内喷涂一层金属作为屏蔽层,则电磁能量可能会被限制在设备内部,限制的程度取决于机箱的屏蔽效能。薄薄的一层完整金属具有很高的屏蔽效能,但是如果上面有较大的孔或较长的缝隙,则屏蔽效能就会大大下降,产生电磁能量泄漏。根据电磁场理论,这些孔缝相当于一个二次发射天线,当这些孔缝长度等于半波长的整数倍时,漏泄能量最大。对于固定的孔缝长度,频率越高,泄漏越严重。一般要求孔缝长度应为:1<λ/20(商用设备,屏蔽效能 20dB)或1<λ/50(军用设备,屏蔽效能 28dB),λ为设备内可能辐射的最高频率的波长。如设备内工作信号是数字脉冲,或者由于开关瞬态操作产生脉冲噪声,则应该考虑的辐射发射最高频率为 1/(π),其中是脉冲的上升时间,或者为 10倍的时钟频率。 判别设备的辐射骚扰是否主要由机箱泄漏引起,可把设备连接线拆除,然后再测量辐射骚扰场强。如果加和不加连接线对测量结果没有明显影响,说明机箱泄漏起主要作用。这时可用近场磁场探头(例如HP 11940A)沿孔缝移动,寻找泄漏点。探头接频谱分析仪,可观察不同频率的泄漏情况。如果在某个缝隙发现较大的泄漏场强,可临时在该处贴一条金属导电带,该金属带应与机箱的金属面有良好的导电搭接。如果辐射场强明显减小,则说明泄漏位置寻找正确,在今后的设计中要加以改进,使缝隙尺寸满足要求。例如添加导电衬垫、采用波导设计、缩短连接螺丝的间距等等。 如果机箱必须是非金属的,则应该用近场探头...
