电子元器件命名规则

电子元器件命名规则_第1页
1/22
电子元器件命名规则_第2页
2/22
电子元器件命名规则_第3页
3/22

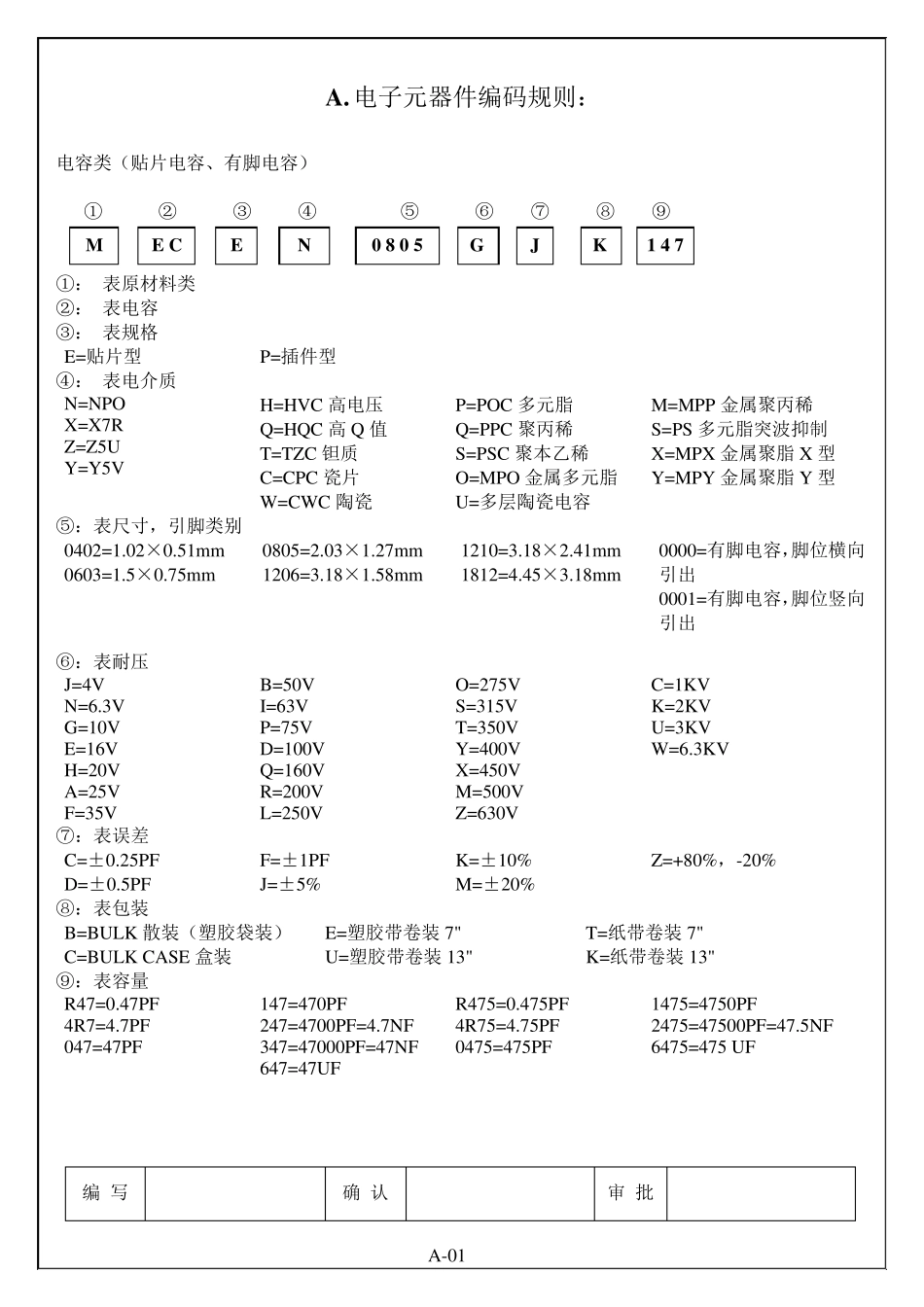

编 写 确 认 审 批 A-01 A. 电子元器件编码规则: 电容类(贴片电容、有脚电容) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ①: 表原材料类 ②: 表电容 ③: 表规格 E=贴片型 P=插件型 ④: 表电介质 N=NPO X=X7R Z=Z5U Y=Y5V H=HVC 高电压 Q=HQC 高Q 值 T=TZC 钽质 C=CPC 瓷片 W=CWC 陶瓷 P=POC 多元脂 Q=PPC 聚丙稀 S=PSC 聚本乙稀 O=MPO 金属多元脂 U=多层陶瓷电容 M=MPP 金属聚丙稀 S=PS 多元脂突波抑制 X=MPX 金属聚脂X 型 Y=MPY 金属聚脂Y 型 ⑤:表尺寸,引脚类别 0402=1.02×0.51m m 0603=1.5×0.75m m 0805=2.03×1.27m m 1206=3.18×1.58m m 1210=3.18×2.41m m 1812=4.45×3.18m m 0000=有脚电容,脚位横向引出 0001=有脚电容,脚位竖向引出 ⑥:表耐压 J=4V N=6.3V G=10V E=16V H=20V A=25V F=35V B=50V I=63V P=75V D=100V Q=160V R=200V L=250V O=275V S=315V T=350V Y=400V X=450V M=500V Z=630V C=1KV K=2KV U=3KV W=6.3KV ⑦:表误差 C=±0.25PF D=±0.5PF F=±1PF J=±5% K=±10% M=±20% Z=+80%,-20% ⑧:表包装 B=BULK 散装(塑胶袋装) C=BULK CASE 盒装 E=塑胶带卷装 7" U=塑胶带卷装 13" T=纸带卷装 7" K=纸带卷装 13" ⑨:表容量 R47=0.47PF 4R7=4.7PF 047=47PF 147=470PF 247=4700PF=4.7NF 347=47000PF=47NF 647=47UF R475=0.475PF 4R75=4.75PF 0475=475PF 1475=4750PF 2475=47500PF=47.5NF 6475=475 UF E C E N 1 4 7 K G J M 0 8 0 5 编 写 确 认 审 批 A-02 电解电容类 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ①: 表原材料类 ②: 表电容 ③: 表规格 E=贴片型 P=插件型 ④: 表电介质 AL=铝电解电容 AT=钽电解电容 ⑤:表尺寸,引脚类别 0402=1.02 ×0.51m m 0603=1.5×0.75m m 0805=2.03×1.27m m 1206=3.18×1.58m m 1210=3.18×2.41m m 1812=4.45×3.18m m D0511=直径5m m ×高11m m ,有脚 D0812=直径8m m ×高12m m ,有脚 D1625=直径16m m ×高25m m ,有脚 ⑥:表耐温 A=45℃ B=60℃ C=65℃ D=70℃ E=75℃ F=85℃ G=95℃ H=105℃ I=115℃ J=125℃ K=135℃ ⑦:表耐压 J=4V N=6.3V G=10V E=16V H=20V A=25V F=35V B=50V I=63V P=75V D=100V Q=160V R=200V L=250V O=275V...
