电子元器件承认书规范

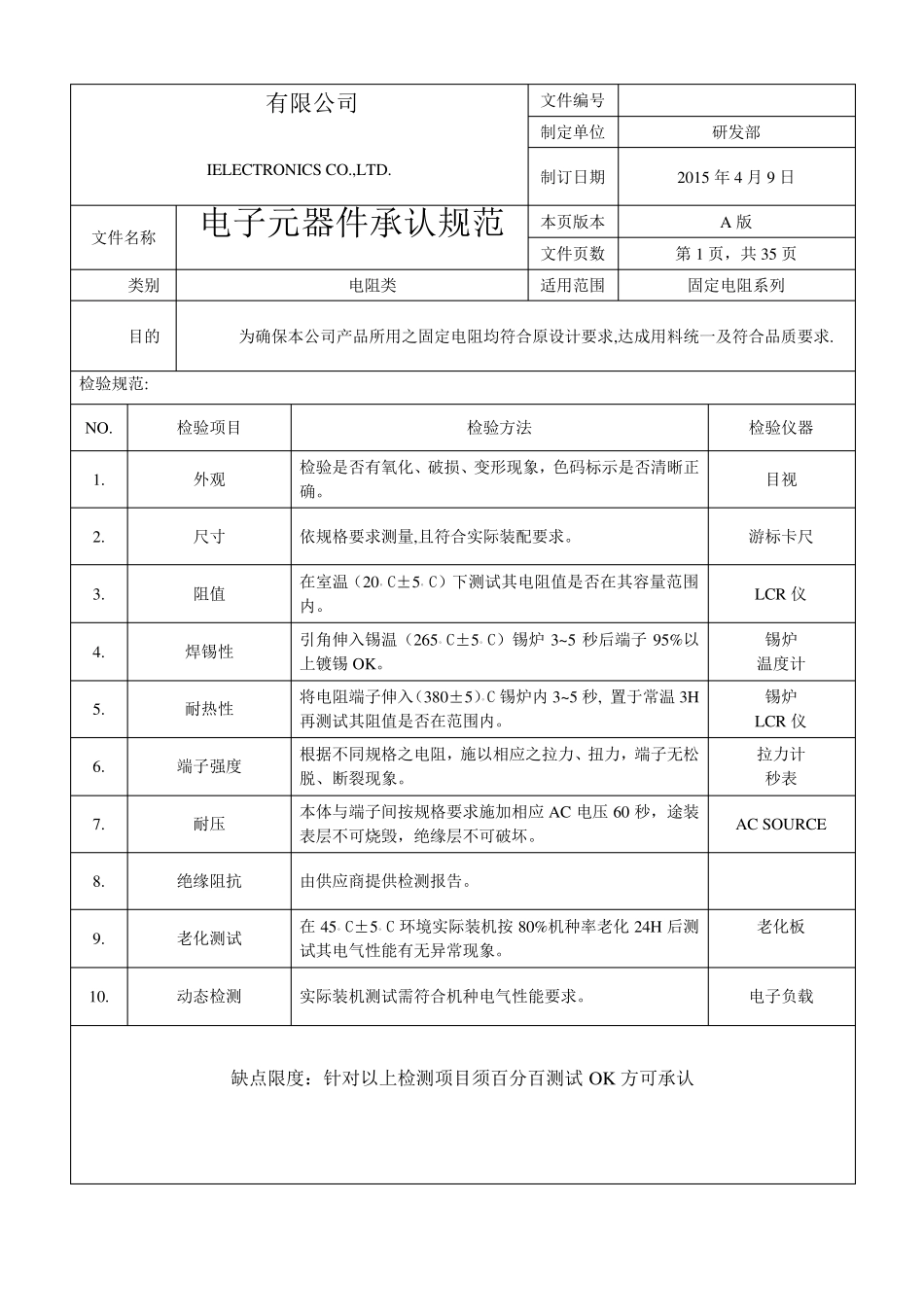

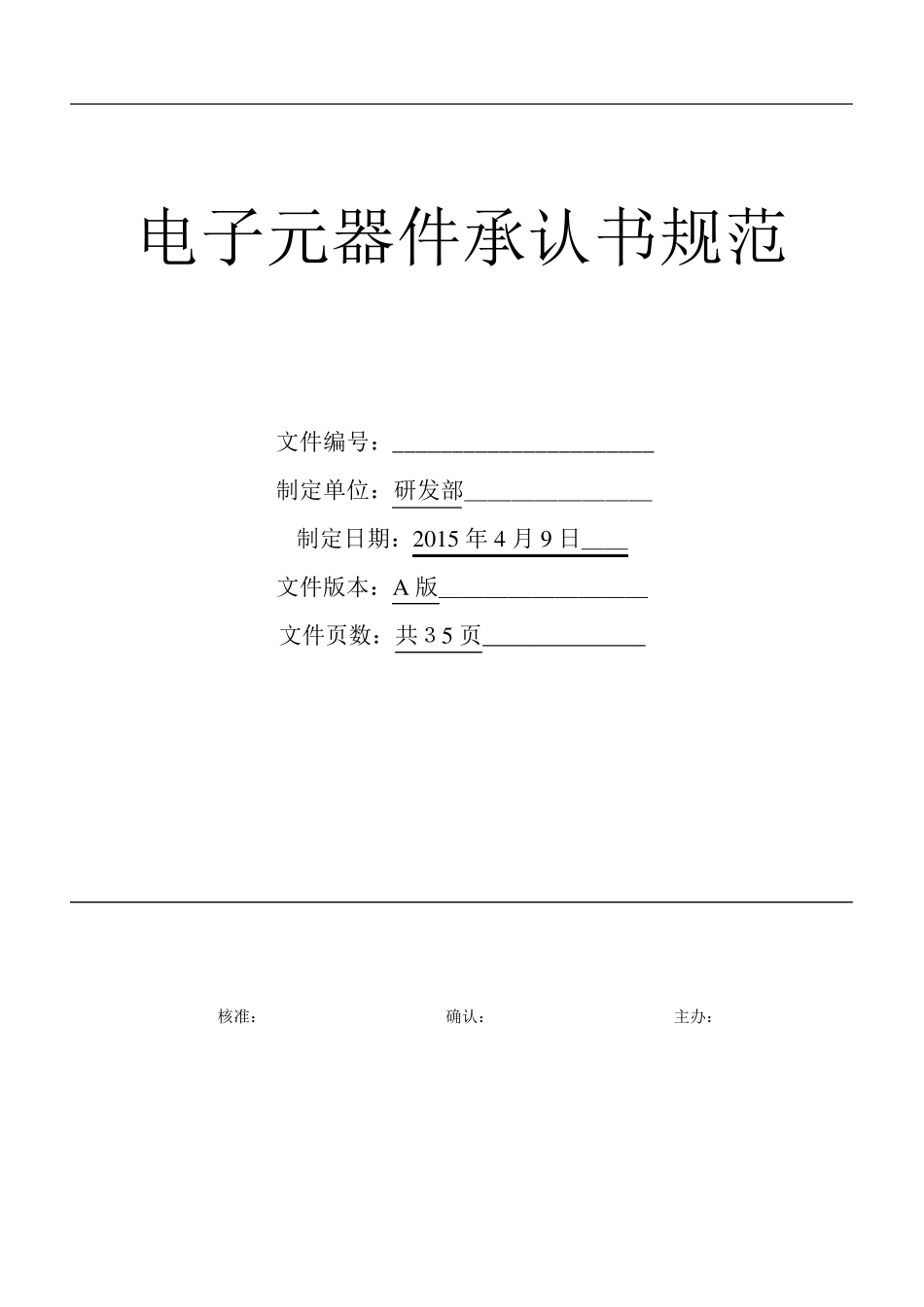

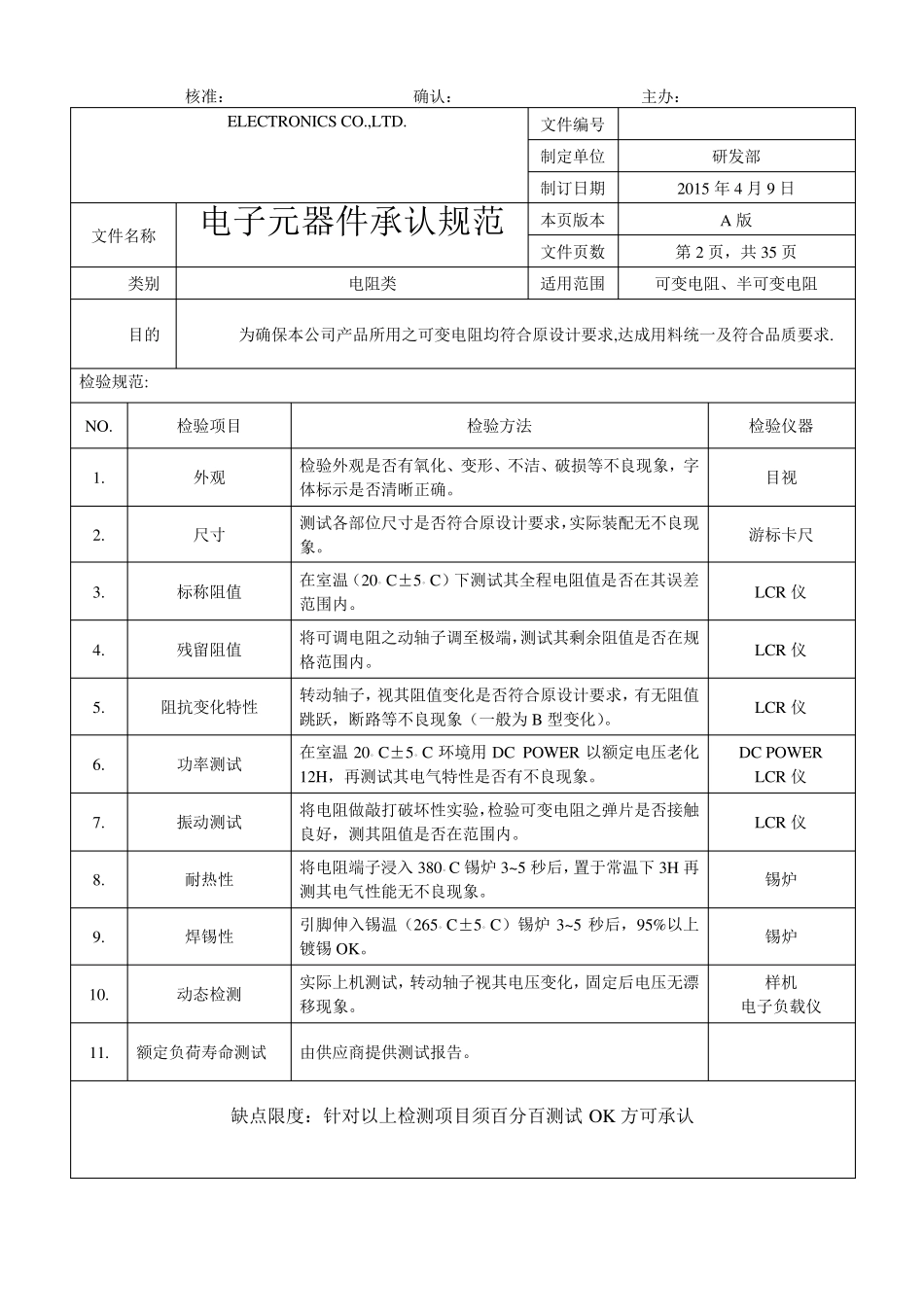

电子元器件承认书规范 文件编号：______________________ 制定单位：研发部＿＿＿＿＿＿＿＿ 制定日期：2015 年4 月9 日＿＿ 文件版本：A 版＿＿＿＿＿＿＿＿＿ 文件页数：共３5 页______________ 核准： 确认： 主办： 有限公司 IELECTRONICS CO.,LTD. 文件编号 制定单位 研发部 制订日期 2015 年4 月9 日 文件名称 电子元器件承认规范 本页版本 A 版 文件页数 第1 页，共35 页 类别 电阻类 适用范围 固定电阻系列 目的 为确保本公司产品所用之固定电阻均符合原设计要求,达成用料统一及符合品质要求. 检验规范: NO. 检验项目 检验方法 检验仪器 1. 外观 检验是否有氧化、破损、变形现象，色码标示是否清晰正确。 目视 2. 尺寸 依规格要求测量,且符合实际装配要求。 游标卡尺 3. 阻值 在室温（20。C±5。C）下测试其电阻值是否在其容量范围内。 LCR 仪 4. 焊锡性 引角伸入锡温（265。C±5。C）锡炉 3~5 秒后端子95%以上镀锡 OK。 锡炉 温度计 5. 耐热性 将电阻端子伸入（380±5）。C 锡炉内 3~5 秒, 置于常温3H再测试其阻值是否在范围内。 锡炉 LCR 仪 6. 端子强度 根据不同规格之电阻，施以相应之拉力、扭力，端子无松脱、断裂现象。 拉力计 秒表 7. 耐压 本体与端子间按规格要求施加相应 AC 电压 60 秒，途装表层不可烧毁，绝缘层不可破坏。 AC SOURCE 8. 绝缘阻抗 由供应商提供检测报告。 9. 老化测试 在45。C±5。C 环境实际装机按 80%机种率老化24H 后测试其电气性能有无异常现象。 老化板 10. 动态检测 实际装机测试需符合机种电气性能要求。 电子负载 缺点限度：针对以上检测项目须百分百测试 OK 方可承认 核准： 确认： 主办： ELECTRONICS CO.,LTD. 文件编号 制定单位 研发部 制订日期 2015 年4 月9 日 文件名称 电子元器件承认规范 本页版本 A 版 文件页数 第2 页，共35 页 类别 电阻类 适用范围 可变电阻、半可变电阻 目的 为确保本公司产品所用之可变电阻均符合原设计要求,达成用料统一及符合品质要求. 检验规范: NO. 检验项目 检验方法 检验仪器 1. 外观 检验外观是否有氧化、变形、不洁、破损等不良现象，字体标示是否清晰正确。 目视 2. 尺寸 测试各部位尺寸是否符合原设计要求，实际装配无不良现象。 游标卡尺 3. 标称阻值 在室温（20。C±5。C）下测试其全程电阻值是否...
