电子实训实习报告

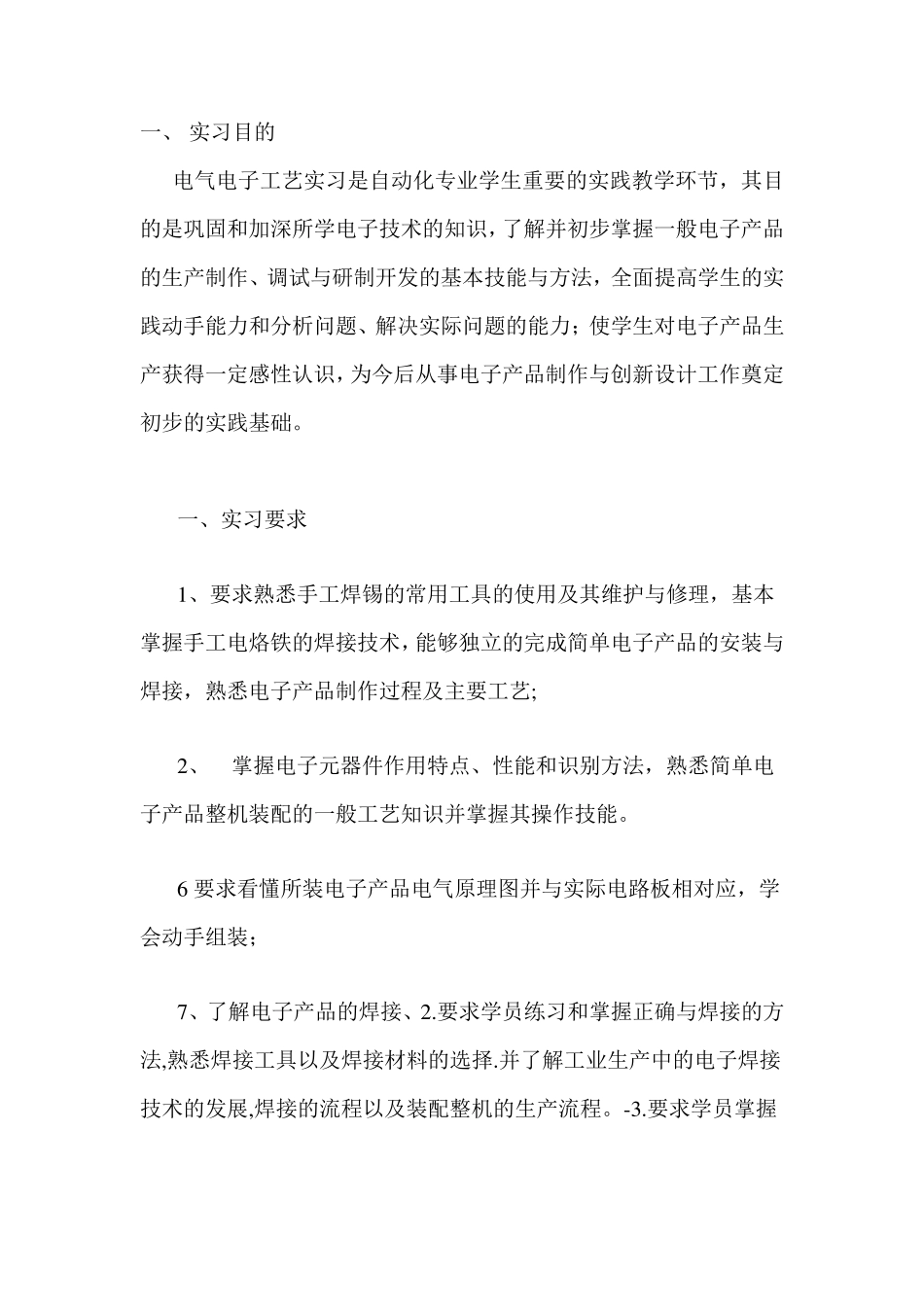

一、 实习目的 电气电子工艺实习是自动化专业学生重要的实践教学环节，其目的是巩固和加深所学电子技术的知识，了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法，全面提高学生的实践动手能力和分析问题、解决实际问题的能力；使学生对电子产品生产获得一定感性认识，为今后从事电子产品制作与创新设计工作奠定初步的实践基础。 一、实习要求 1、要求熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接，熟悉电子产品制作过程及主要工艺; 2、 掌握电子元器件作用特点、性能和识别方法，熟悉简单电子产品整机装配的一般工艺知识并掌握其操作技能。 6 要求看懂所装电子产品电气原理图并与实际电路板相对应，学会动手组装； 7、了解电子产品的焊接、2.要求学员练习和掌握正确与焊接的方法,熟悉焊接工具以及焊接材料的选择.并了解工业生产中的电子焊接技术的发展,焊接的流程以及装配整机的生产流程。-3.要求学员掌握收音机，充电器的装配,焊接,调试.的基本操作技能，并对实际产品的制作，安装，调试和检测。 4.要三 实习内容 （1）焊接训练： 元器件：电路板、导线； 工具：电烙铁、锡线； 焊接训练时，首先加热电烙铁，然后根据老师的要求焊接导线。在焊接时特别要注意锡不能太多，否则易发生短路。焊接完后再利用万用表进行检测。 求学员掌握了解电路板的基本知识,基本设计方法。四 注意事项 1、焊接的技巧和注意事项: 焊接是安装电路的基础，我们必须重视它的技巧和注意事项。 （1） 焊锡之前应该先插上电烙铁的插头，给电烙铁加热。 （2）焊接时，焊锡与电路板、电烙铁与电路板的夹角最好成 45度，这样焊锡与电烙铁夹角成 90 度。 （3） 焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡；也不要过短，以免造成虚焊。 （4） 元件的腿尽量要直，而且不要伸出太长，以1 毫米为好，多余的可以剪掉。 （5） 焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。 2、手工插旱元器件的原则: 先焊矮的元件,在焊稍高的,最后焊最高的元件以及:先焊小元件,后焊体积大的元件;焊接时锡量适中,避免漏焊虚焊和桥接等故障的发生.不必将所有的元件都插上在焊接,而是插一部分,(必须保证元件插对位置). 焊接好,并剪掉管腿。 二 实习要求 1.要求学员熟悉常用电子元器件的识别,选用原则和测试方法。 接电路板的有关...
