电子技术基础离线作业

电子技术基础离线作业_第1页
1/40
电子技术基础离线作业_第2页
2/40
电子技术基础离线作业_第3页
3/40

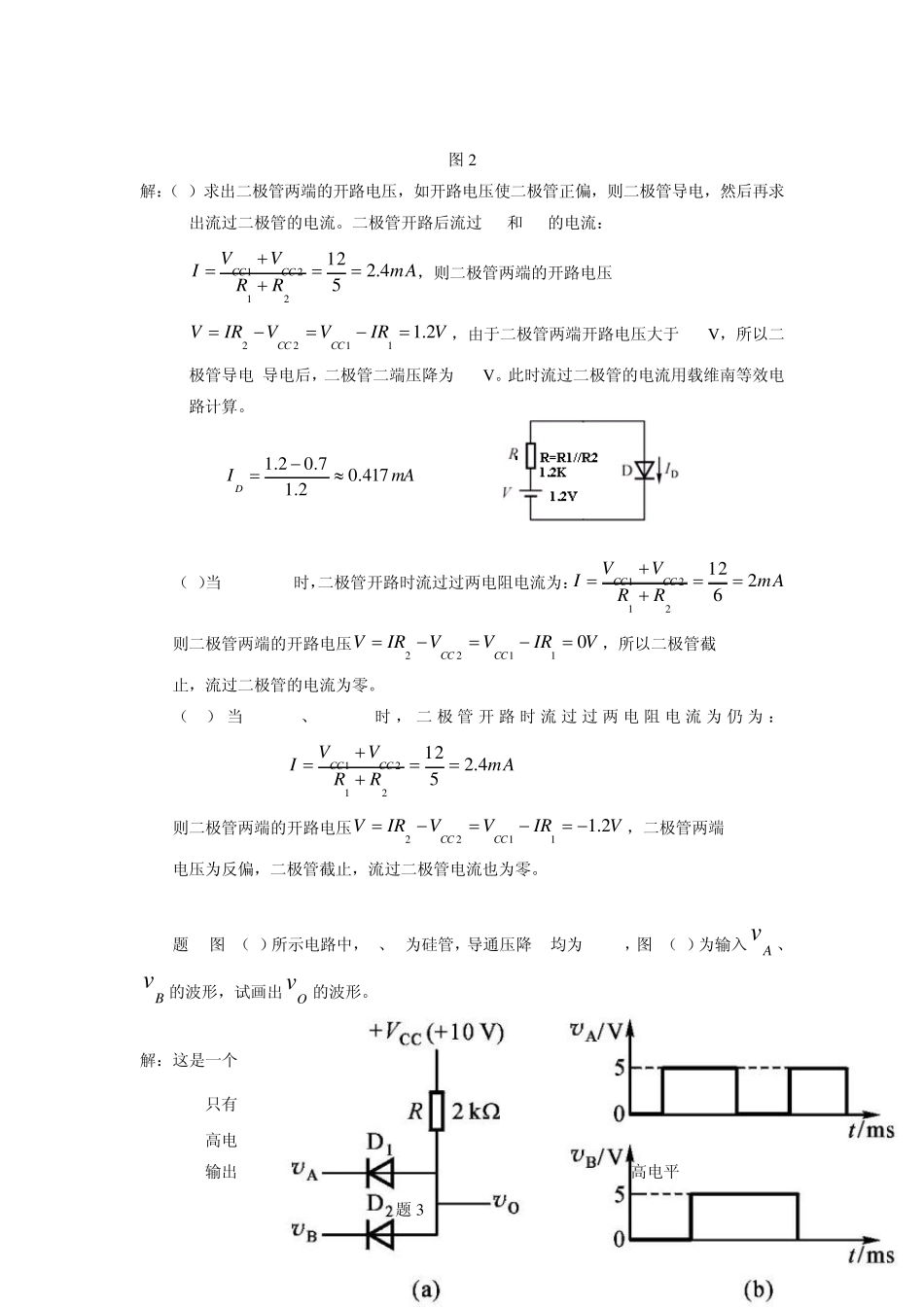

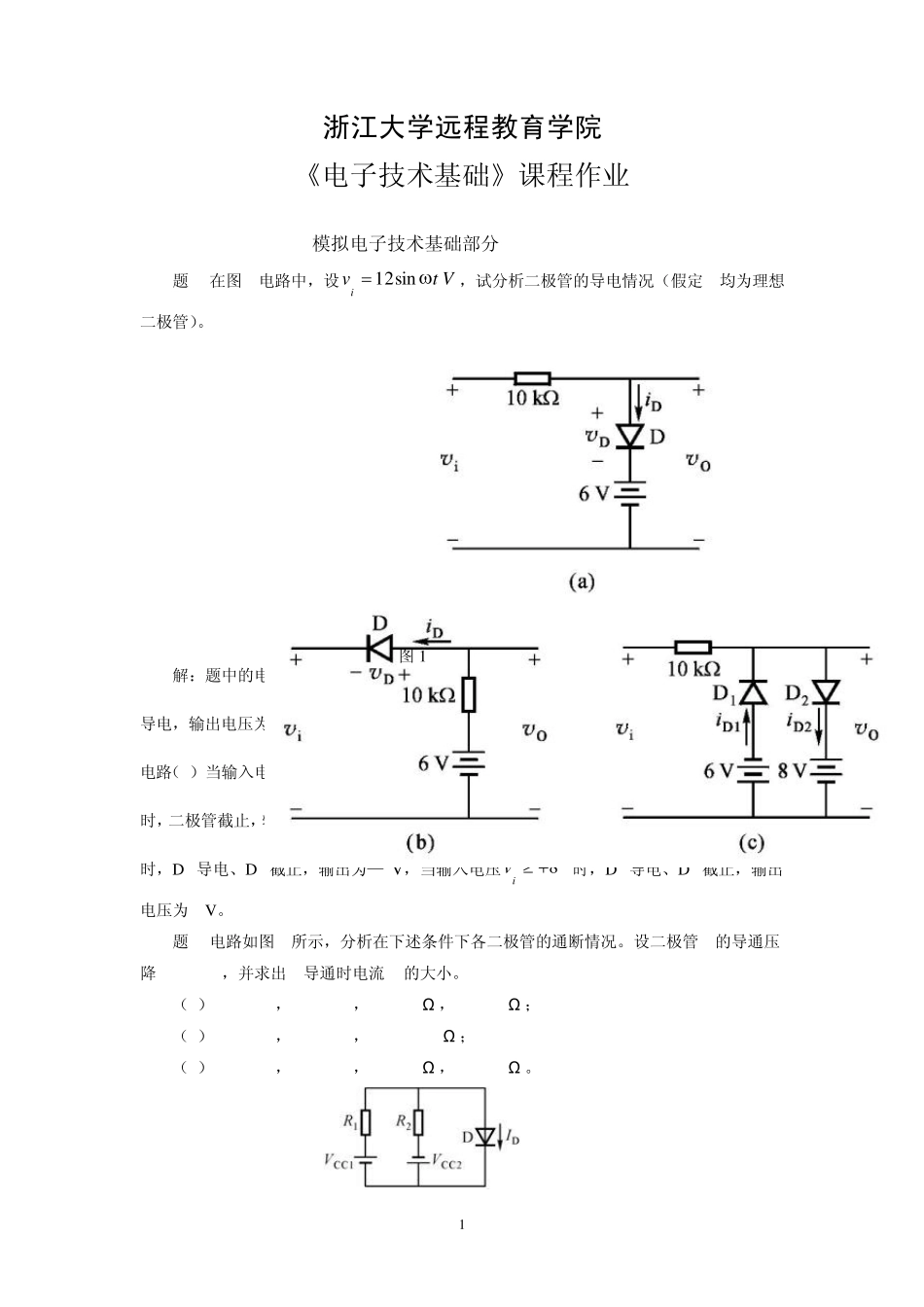

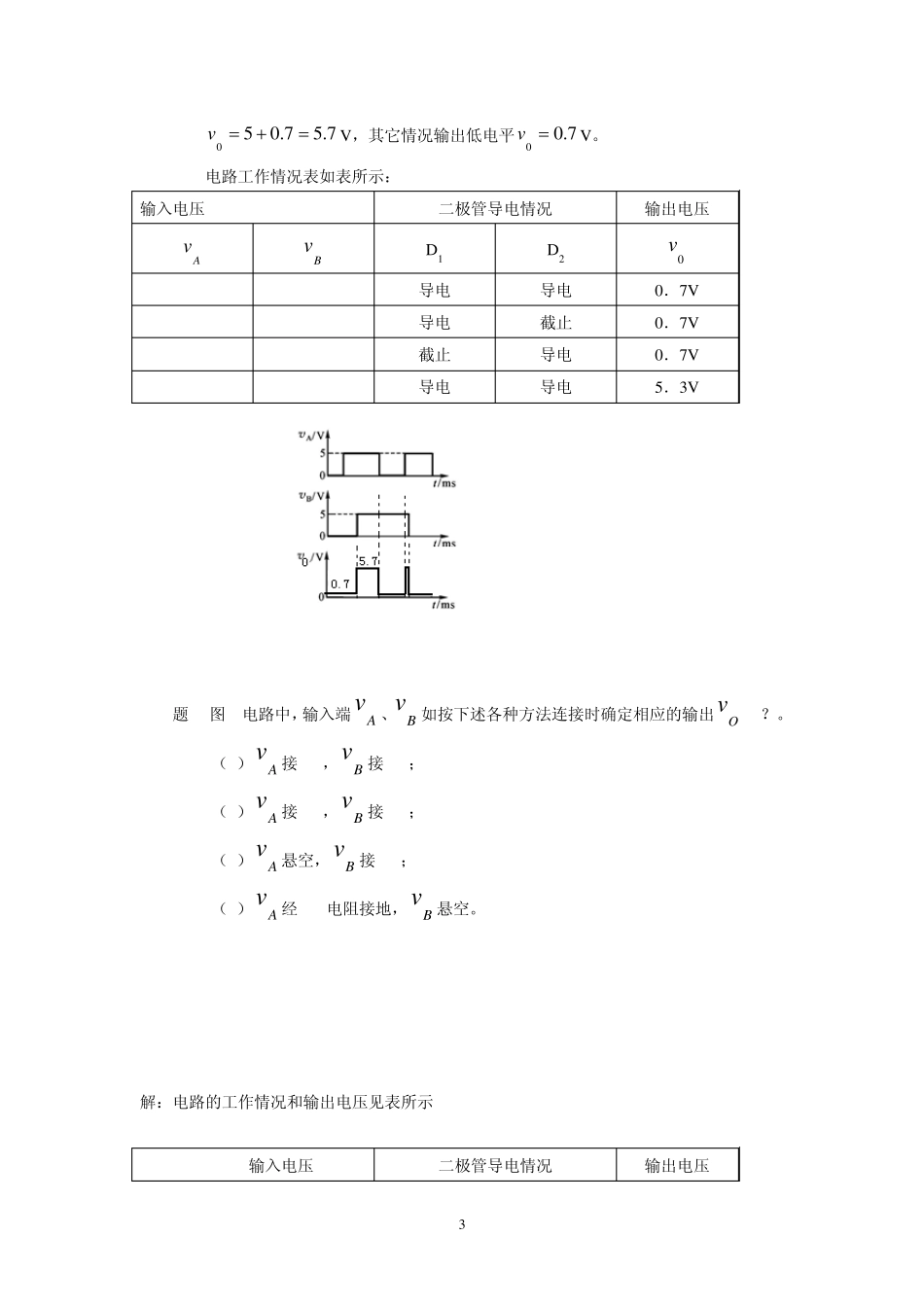

1 浙江大学远程教育学院 《电子技术基础》课程作业 模拟电子技术基础部分 题1 在图1电路中,设Vtvisin12,试分析二极管的导电情况(假定D均为理想二极管)。 解:题中的电路是二极限幅电路,对电路(a),当输入电压幅度6ivV 时,二极管导电,输出电压为+6V,当输入电压6iv时D截止,输出电压等于输入电压iovv;对电路(b),当输入电压幅度6iv V 时二极管导电,输出电压为iovv,输入电压6ivV时,二极管截止,输出电压为+6V;对电路(c),是一个双向限幅电路,当输入电压6ivV时,D1导电、D2截止,输出为—6V,当输入电压8ivV时,D2导电、D1截止,输出电压为+8V。 题2 电路如图2所示,分析在下述条件下各二极管的通断情况。设二极管D的导通压降 VD=0.7 V,并求出D导通时电流 ID的大小。 (1)VCC1= 6 V,VCC2= 6 V,R1= 2 kΩ ,R2= 3 kΩ ; (2)VCC1= 6 V,VCC2= 6 V,R1=R2= 3 kΩ ; (3)VCC1= 6 V,VCC2= 6 V,R1= 3 kΩ ,R2= 2 kΩ 。 图1 2 图2 解:(1)求出二极管两端的开路电压,如开路电压使二极管正偏,则二极管导电,然后再求出流过二极管的电流。二极管开路后流过R1和R2的电流:mARRVVICCCC4.25122121,则二极管两端的开路电压VIRVVIRVCCCC2.11122,由于二极管两端开路电压大于0.7V ,所以二极管导电,导电后,二极管二端压降为0.7V 。此时流过二极管的电流用载维南等效电路计算。 (2)当R1=R2=3K时,二极管开路时流过过两电阻电流为:mARRVVICCCC26122121 则二极管两端的开路电压VIRVVIRVCCCC01122,所以二极管截 止,流过二极管的电流为零。 (3)当R1=3K、 R2=2K时,二极管开路时流过过两电阻电流为仍 为:mARRVVICCCC4.25122121 则二极管两端的开路电压VIRVVIRVCCCC2.11122,二极管两端 电压为反偏,二极管截止,流过二极管电流也为零。 题 3 图3(a)所示电路中,D1、D2为硅管,导通压降VD均为0.7 V,图3(b)为输入Av 、Bv 的波形,试画出Ov 的波形。 解:这是一个二极管的与门电路,当输入Av 、Bv 全为只有高电平时,D 1、D 2 全导电,输出高电平题 3 mAID417.02.17.02.1 3 7.57.050vV ,其它情况输出低电平 7.00 vV 。 电路工作情况表如表所示: 输入电压 二极管导电情况 输出电压 Av Bv D 1 D 2 0v 0 0 导电...
