电子技术基础试题库(1~6章)

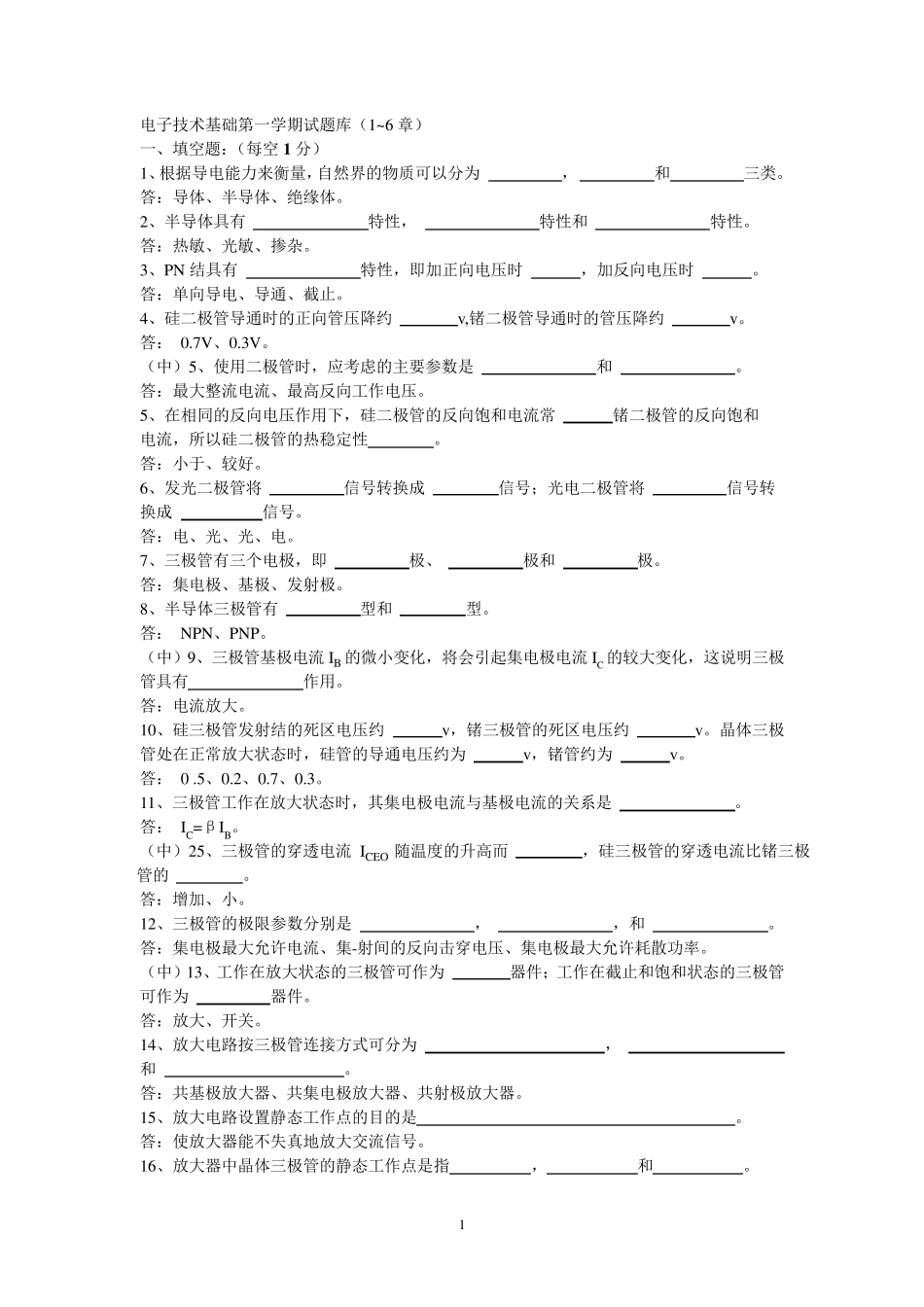

电子技术基础试题库(1~6章)_第1页
1/15

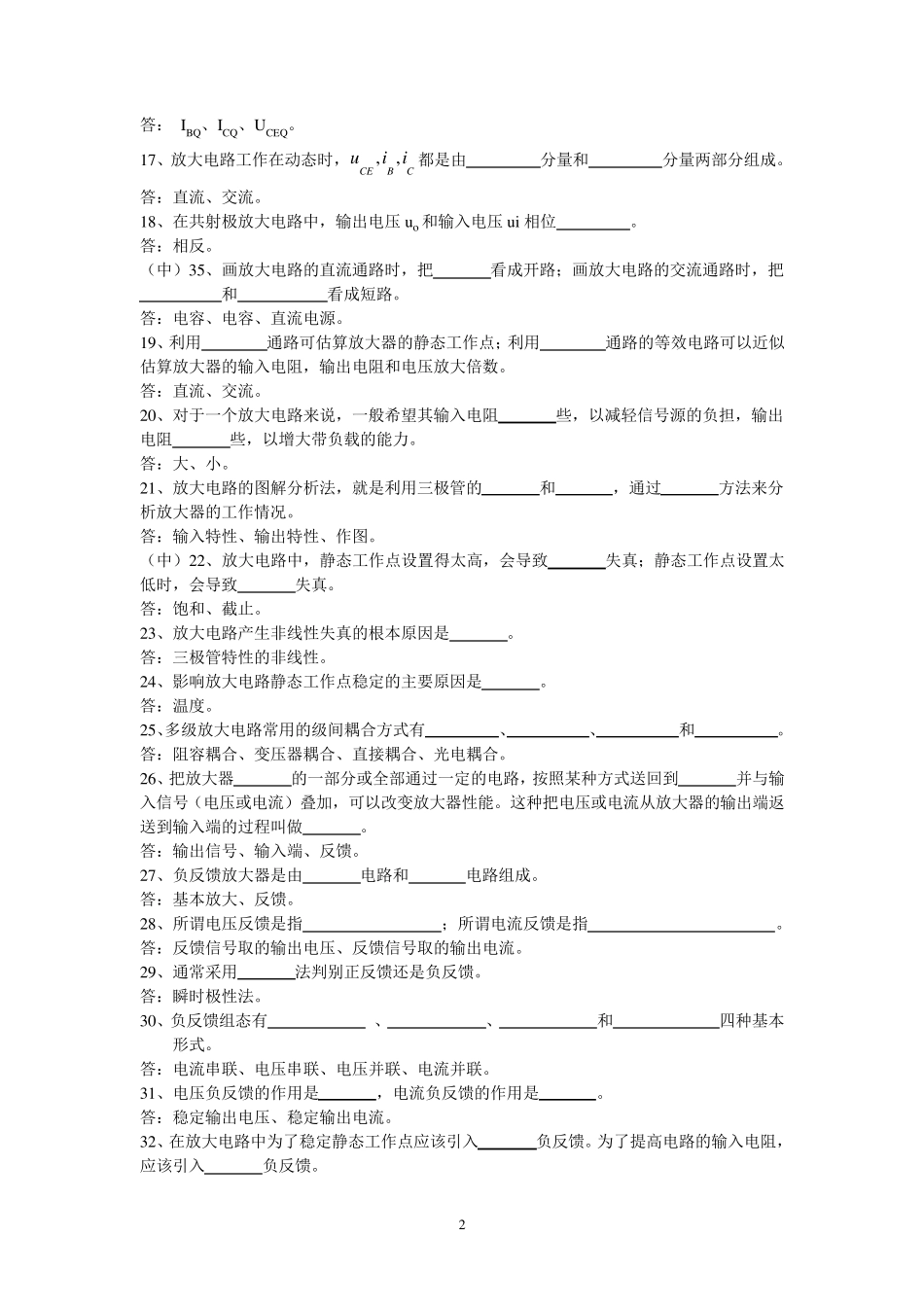

电子技术基础试题库(1~6章)_第2页
2/15

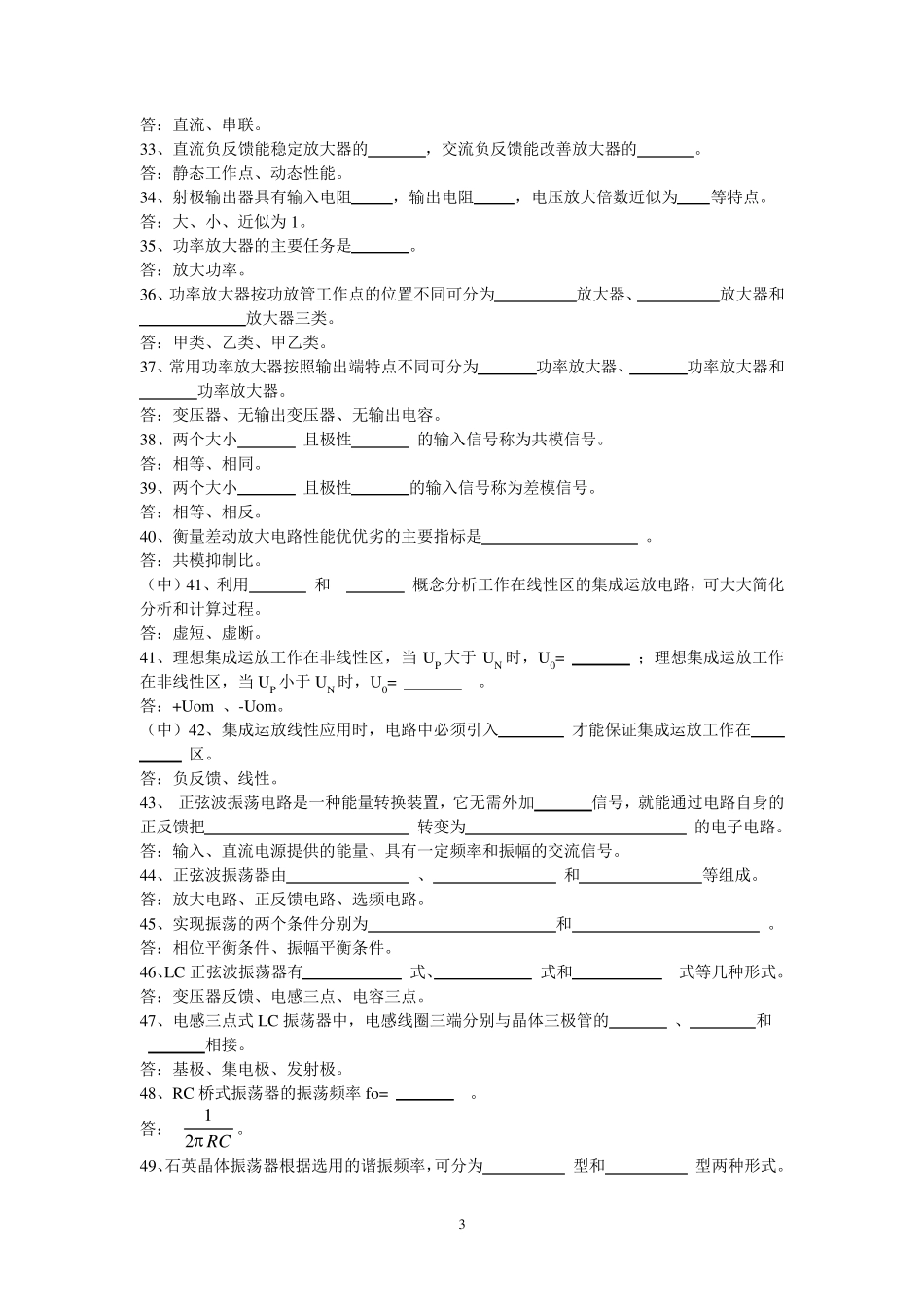

电子技术基础试题库(1~6章)_第3页
3/15
1 电子技术基础第一学期试题库(1~6 章) 一、填空题:(每空 1 分) 1、根据导电能力来衡量,自然界的物质可以分为 , 和 三类。 答:导体、半导体、绝缘体。 2、半导体具有 特性, 特性和 特性。 答:热敏、光敏、掺杂。 3、PN 结具有 特性,即加正向电压时 ,加反向电压时 。 答:单向导电、导通、截止。 4、硅二极管导通时的正向管压降约 v,锗二极管导通时的管压降约 v。 答: 0.7V、0.3V。 (中)5、使用二极管时,应考虑的主要参数是 和 。 答:最大整流电流、最高反向工作电压。 5、在相同的反向电压作用下,硅二极管的反向饱和电流常 锗二极管的反向饱和 电流,所以硅二极管的热稳定性 。 答:小于、较好。 6、发光二极管将 信号转换成 信号;光电二极管将 信号转 换成 信号。 答:电、光、光、电。 7、三极管有三个电极,即 极、 极和 极。 答:集电极、基极、发射极。 8、半导体三极管有 型和 型。 答: NPN、PNP。 (中)9、三极管基极电流 IB 的微小变化,将会引起集电极电流 IC 的较大变化,这说明三极管具有 作用。 答:电流放大。 10、硅三极管发射结的死区电压约 v,锗三极管的死区电压约 v。晶体三极管处在正常放大状态时,硅管的导通电压约为 v,锗管约为 v。 答: 0 .5、0.2、0.7、0.3。 11、三极管工作在放大状态时,其集电极电流与基极电流的关系是 。 答: IC=βIB。 (中)25、三极管的穿透电流 ICEO 随温度的升高而 ,硅三极管的穿透电流比锗三极管的 。 答:增加、小。 12、三极管的极限参数分别是 , ,和 。 答:集电极最大允许电流、集-射间的反向击穿电压、集电极最大允许耗散功率。 (中)13、工作在放大状态的三极管可作为 器件;工作在截止和饱和状态的三极管 可作为 器件。 答:放大、开关。 14、放大电路按三极管连接方式可分为 , 和 。 答:共基极放大器、共集电极放大器、共射极放大器。 15、放大电路设置静态工作点的目的是 。 答:使放大器能不失真地放大交流信号。 16、放大器中晶体三极管的静态工作点是指 , 和 。 2 答: IBQ、ICQ、UCEQ。 17、放大电路工作在动态时,,,CEBCuii 都是由 分量和 分量两部分组成。 答:直流、交流。 18、在共射极放大电路中,输出电压 u o 和输入电压 u i 相位 。 答:相反。 (中)35、画放大电路的直流通路时,把 看成开路;画放大电路的交流...
