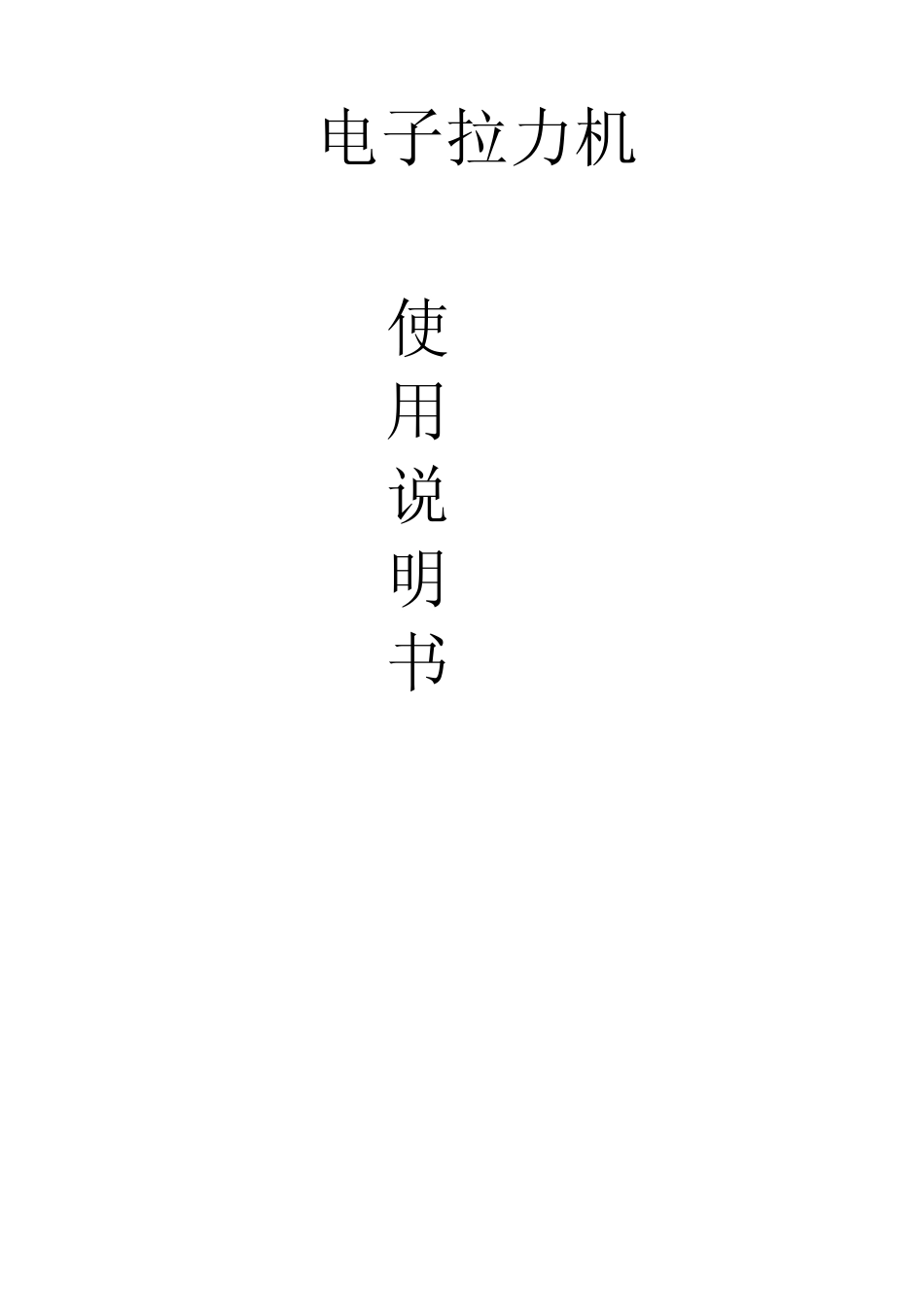

电子拉力机使用说明书

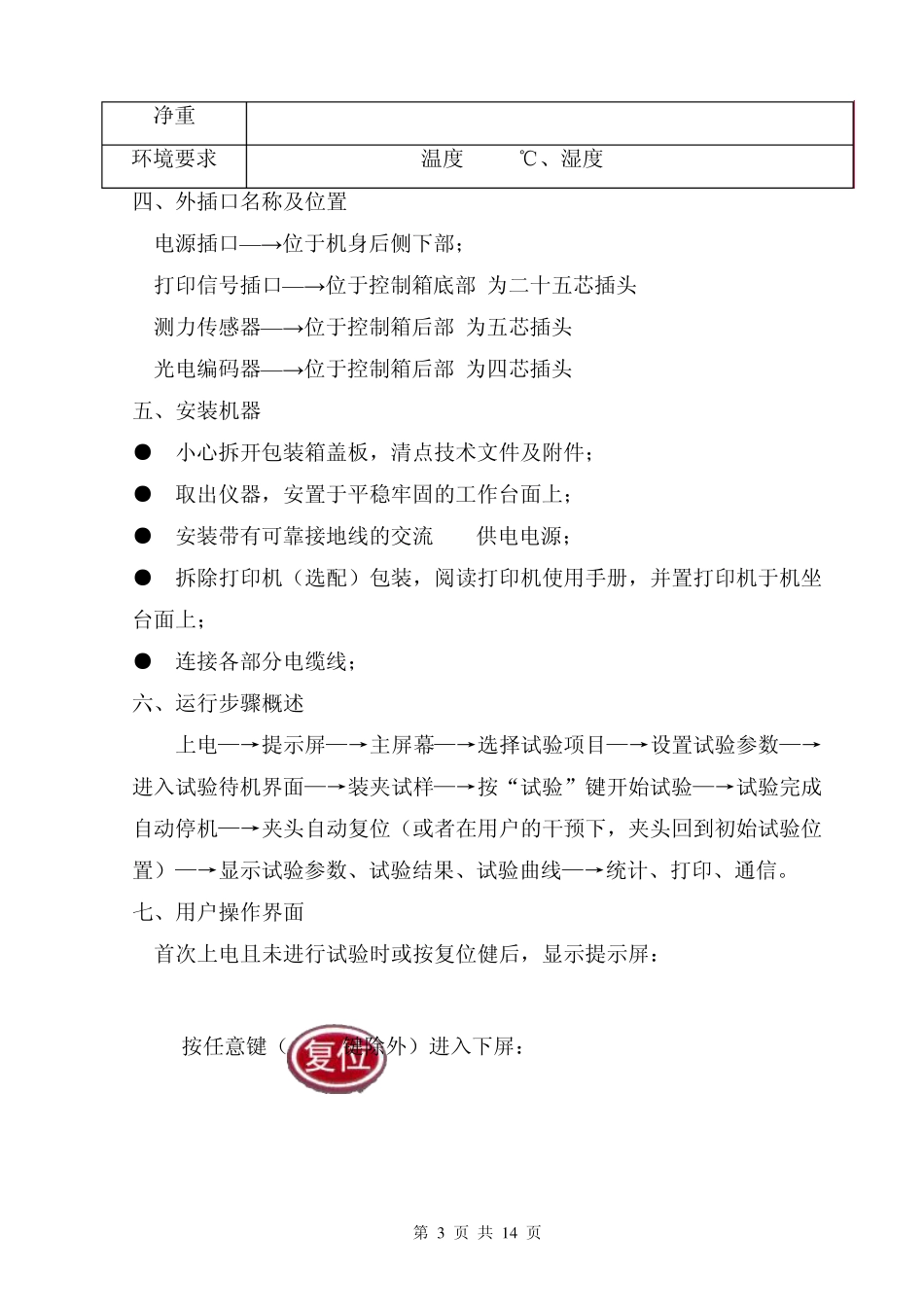

电子拉力机 使 用 说 明 书 第 2 页 共 1 4 页 一、主要特征 1.试验全过程由单片机控制； 2.采用320×240大液晶显示器，全中文菜单操作，可输入试样及试验参数； 3.试验结果输出可任意设置：最大力值、伸长率、最大抗拉强度、定力伸长、定伸长力值、屈服强度(非金属)；最大试验力、屈服强度、拉压强度、断裂力、伸长率(金属)； 4.屏幕显示试验结果及力—位移曲线； 5.可选配喷墨打印机，打印一组(6个)试验统计结果及曲线： 6.可存储6个试验结果及曲线，可查阅，掉电保存； 7.可做拉伸、压力、撕裂、剪切、180°剥离、90°剥离试验(非金属)：可做拉伸、压缩、弯曲、剪切试验(金属) 8.可选配大变形引申计； 9.采用高性能直流伺服系统； 10.符合GB228-2002、GB／T16826-1997、GB528、GB532等国家标准。 二、部件构成 主要由机座、机体、减速系统、力值传感器、光电编码器、控制箱、喷墨打印机（选配）等组成。 三、技术指标 负荷范围 满量程的1％—100％ 试验力精度 ±1％ 位移精度 ±1％ 加载速度 1～500mm/min无级调速 速度精度 ±2％ 有效行程 700mm 外形尺寸 500×320×1100mm 电源 220V、50Hz 第 3 页 共 1 4 页 净重 50kg 环境要求 温度15~30℃、湿度20%~80% 四、外插口名称及位置 1.电源插口—→位于机身后侧下部； 2.打印信号插口—→位于控制箱底部;为二十五芯插头. 3.测力传感器—→位于控制箱后部;为五芯插头. 4.光电编码器—→位于控制箱后部;为四芯插头. 五、安装机器 ● 小心拆开包装箱盖板，清点技术文件及附件； ● 取出仪器，安置于平稳牢固的工作台面上； ● 安装带有可靠接地线的交流220V供电电源； ● 拆除打印机（选配）包装，阅读打印机使用手册，并置打印机于机坐台面上； ● 连接各部分电缆线； 六、运行步骤概述 上电—→提示屏—→主屏幕—→选择试验项目—→设置试验参数—→进入试验待机界面—→装夹试样—→按“试验”键开始试验—→试验完成自动停机—→夹头自动复位（或者在用户的干预下，夹头回到初始试验位置）—→显示试验参数、试验结果、试验曲线—→统计、打印、通信。 七、用户操作界面 1.首次上电且未进行试验时或按复位健后，显示提示屏： 按任意键（键除外）进入下屏： 第 4 页 共 1 4 页 1. ⑴按键，选择拉力试验,进入下屏： 按键回到试验类型选择屏。 ⑵按对应试验项目数字键进入相应屏：(如下) 第 5 页 共 1...
