电子教材四运放LM324的实用电路设计及电路原理

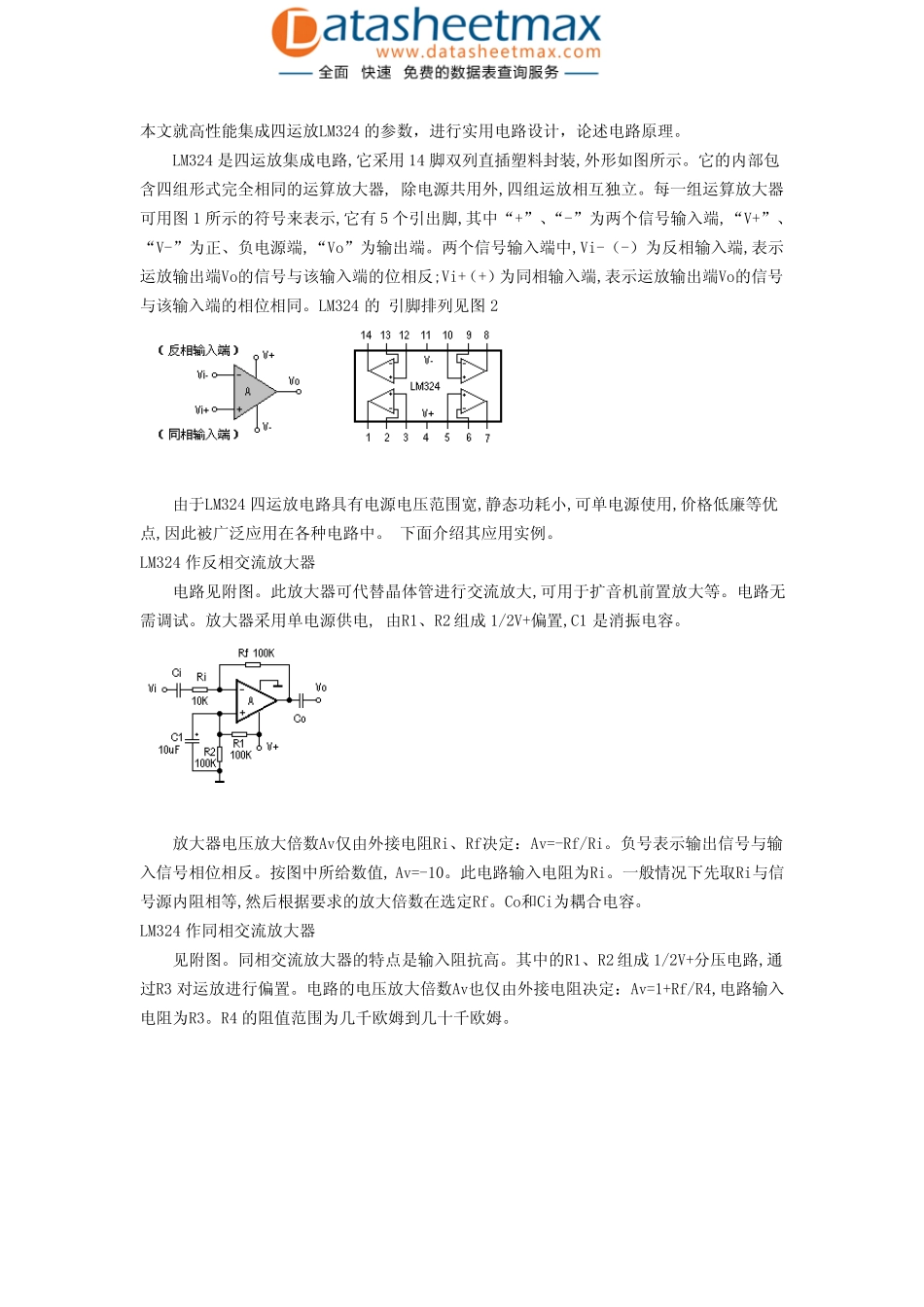

电子教材四运放LM324的实用电路设计及电路原理_第1页
1/6

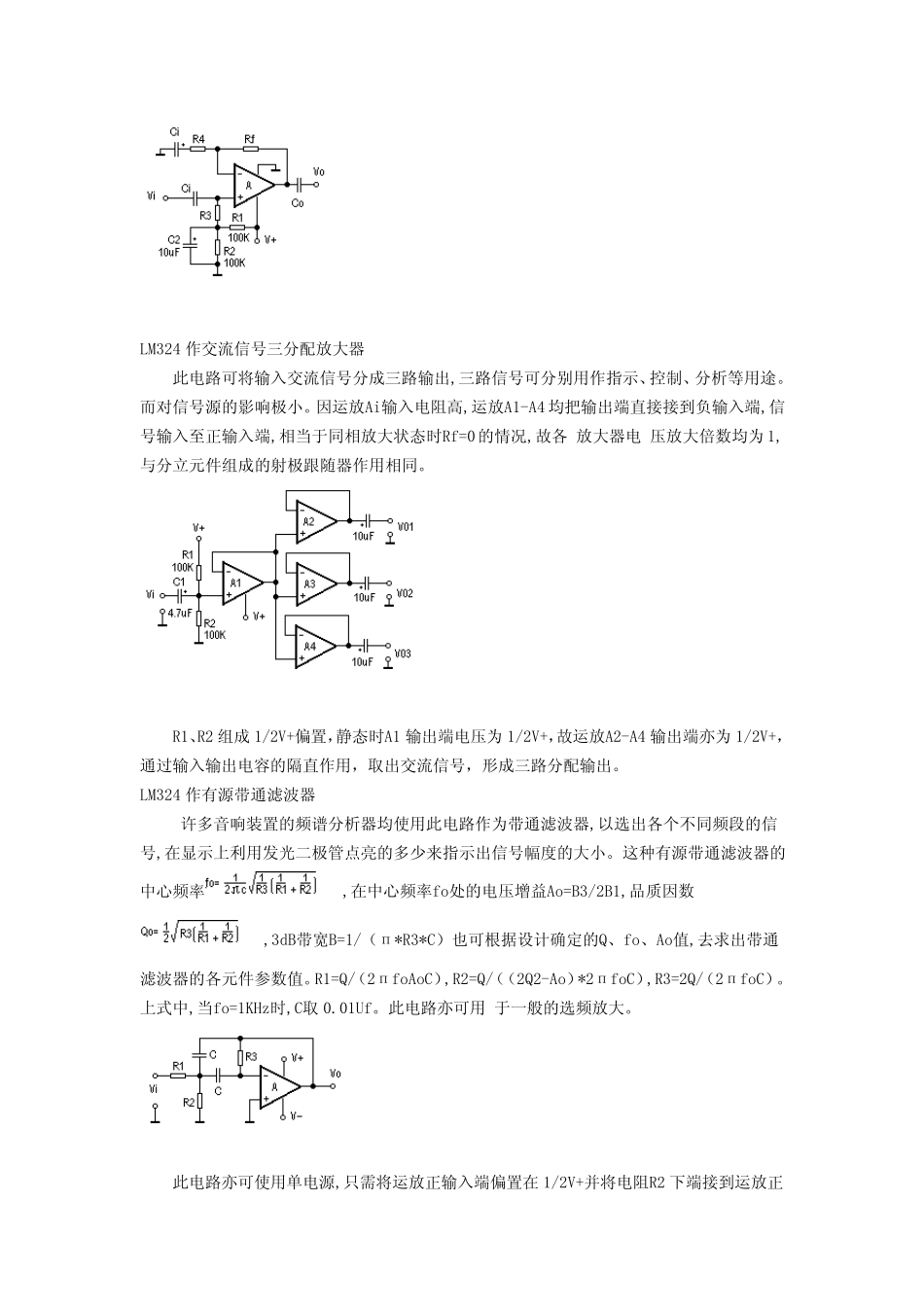

电子教材四运放LM324的实用电路设计及电路原理_第2页
2/6

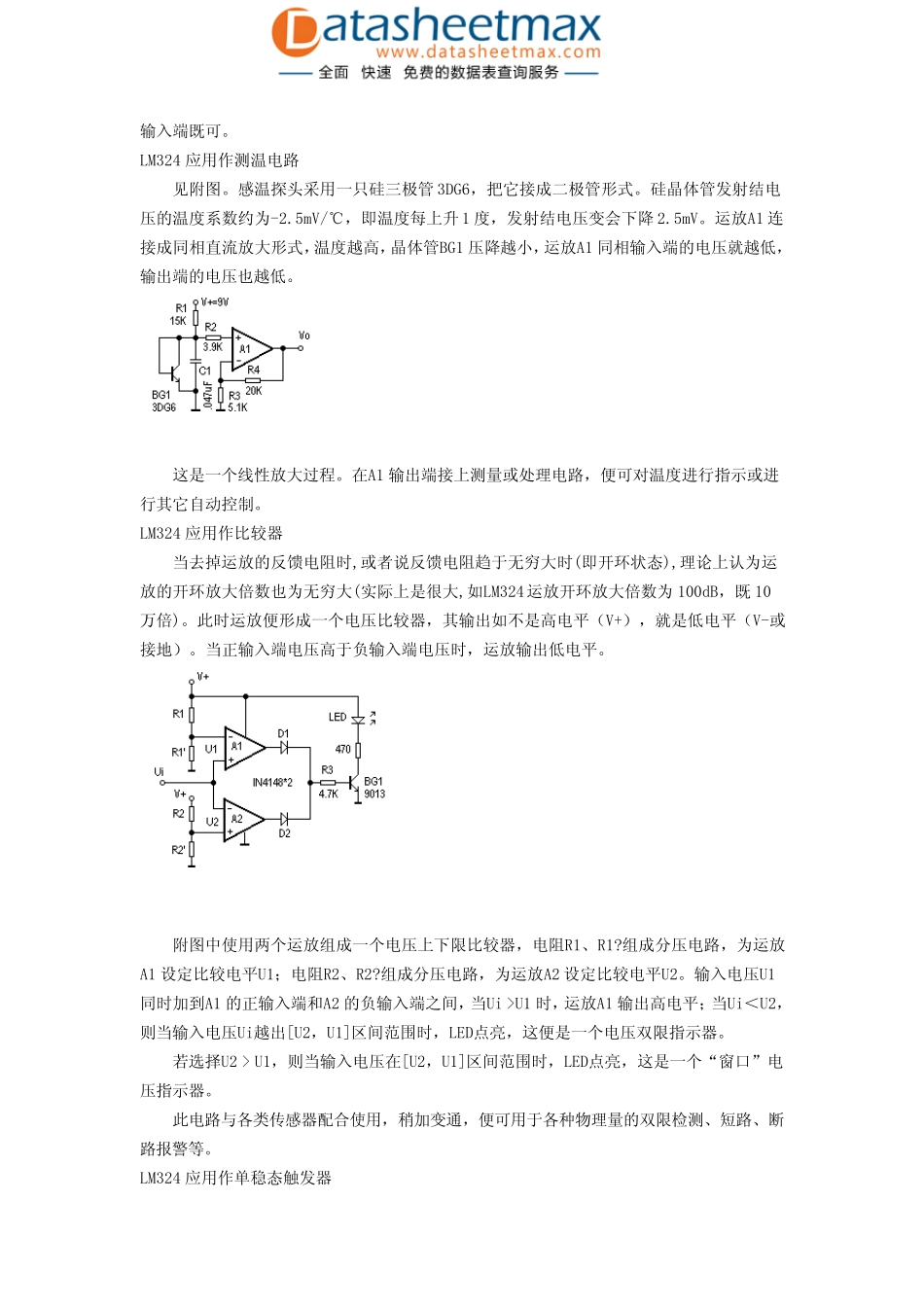

电子教材四运放LM324的实用电路设计及电路原理_第3页
3/6
本文就高性能集成四运放LM324 的参数,进行实用电路设计,论述电路原理。 LM324 是四运放集成电路,它采用14 脚双列直插塑料封装,外形如图所示。它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。每一组运算放大器可用图1 所示的符号来表示,它有5 个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。LM324 的 引脚排列见图2 由于LM324 四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。 下面介绍其应用实例。 LM324 作反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电, 由R1、R2 组成1/2V+偏置,C1 是消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定 : Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按 图中所给 数值 , Av=-10。此电路输入电阻为Ri。一般 情 况 下先 取 Ri与信号源内阻相等,然 后 根 据 要 求 的放大倍数在选 定 Rf。Co和 Ci为耦 合 电容。 LM324 作同相交流放大器 见附图。同相交流放大器的特 点是输入阻抗 高。其中的R1、R2 组成1/2V+分 压电路,通过 R3 对 运放进行偏置。电路的电压放大倍数Av也 仅由外接电阻决定 : Av=1+Rf/R4,电路输入电阻为R3。R4 的阻值 范围为几 千 欧 姆 到 几 十 千 欧 姆 。 LM324 作 交 流 信 号 三 分 配 放 大 器 此 电 路 可 将 输 入 交 流 信 号 分 成 三 路 输 出 ,三 路 信 号 可 分 别 用 作 指 示 、 控 制 、 分 析 等 用 途 。而 对 信 号 源 的 影 响 极 小 。 因 运 放 Ai输 入 电 阻 高 ,运 放 A1-A4 均 把 输 出 端 直 接 接 到 负 输 入 端 ,信号 输 入 至 正 输 入 端 ,相 当 于 同 相 放 大 状 态 时 Rf=0 的 情 况 ,故 各 放 大 器 电 压 放 大 倍 数 均 为 1,与 分 立 元 件 组 成 的 射 极 跟 随 器 作 用 相 同 。 R1、R2 组 成 1/2V+偏 置 ,静 态 时 A1 输 出 端 电 压 为 1/...
