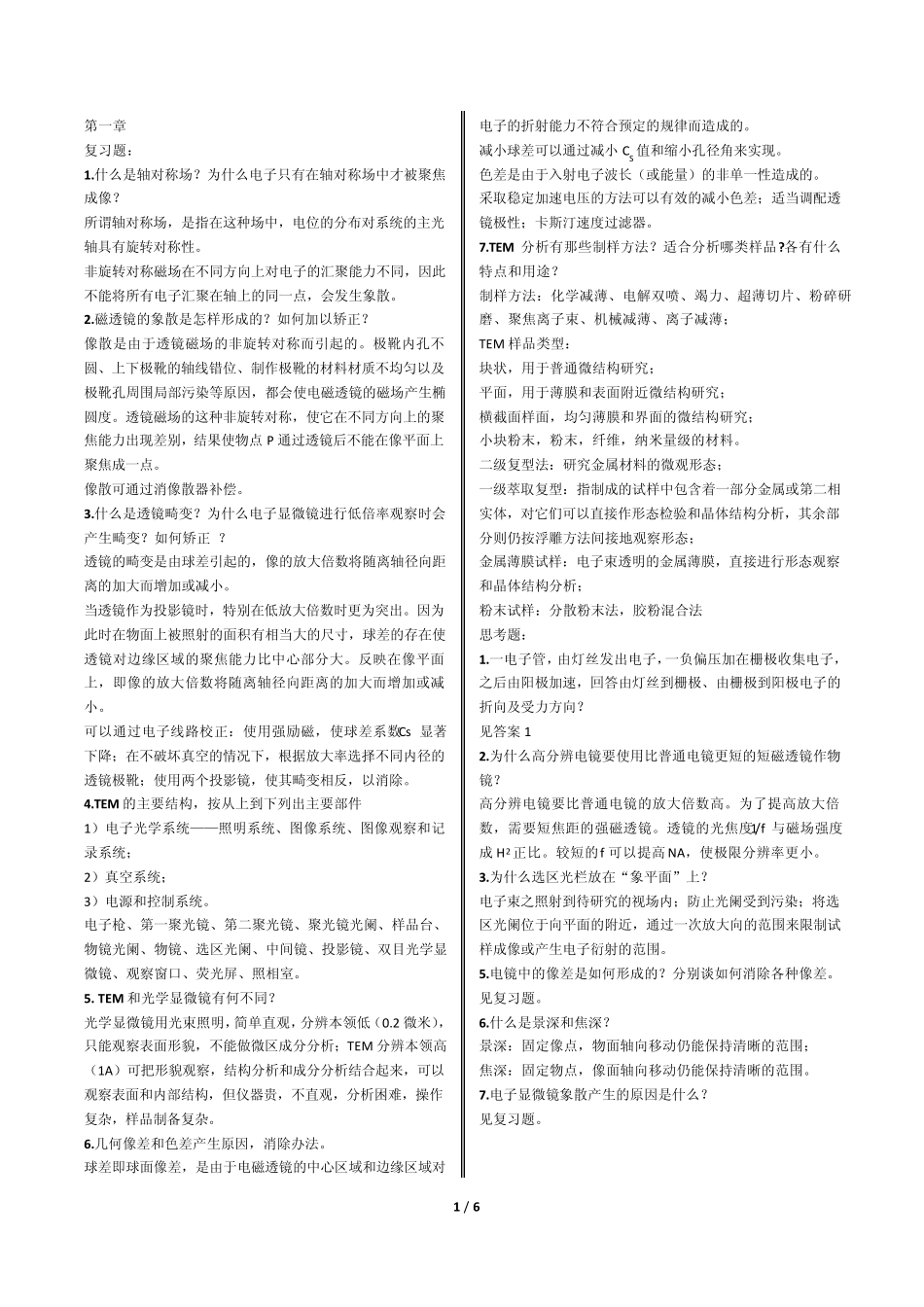

电子显微学考试

1 / 6 第一章 复习题： 1.什么是轴对称场？为什么电子只有在轴对称场中才被聚焦成像？ 所谓轴对称场，是指在这种场中，电位的分布对系统的主光轴具有旋转对称性。 非旋转对称磁场在不同方向上对电子的汇聚能力不同，因此不能将所有电子汇聚在轴上的同一点，会发生象散。 2.磁透镜的象散是怎样形成的？如何加以矫正？ 像散是由于透镜磁场的非旋转对称而引起的。极靴内孔不圆、上下极靴的轴线错位、制作极靴的材料材质不均匀以及极靴孔周围局部污染等原因，都会使电磁透镜的磁场产生椭圆度。透镜磁场的这种非旋转对称，使它在不同方向上的聚焦能力出现差别，结果使物点 P 通过透镜后不能在像平面上聚焦成一点。 像散可通过消像散器补偿。 3.什么是透镜畸变？为什么电子显微镜进行低倍率观察时会产生畸变？如何矫正 ？ 透镜的畸变是由球差引起的，像的放大倍数将随离轴径向距离的加大而增加或减小。 当透镜作为投影镜时，特别在低放大倍数时更为突出。因为此时在物面上被照射的面积有相当大的尺寸，球差的存在使透镜对边缘区域的聚焦能力比中心部分大。反映在像平面上，即像的放大倍数将随离轴径向距离的加大而增加或减小。 可以通过电子线路校正：使用强励磁，使球差系数Cs 显著下降；在不破坏真空的情况下，根据放大率选择不同内径的透镜极靴；使用两个投影镜，使其畸变相反，以消除。 4.TEM 的主要结构，按从上到下列出主要部件 1）电子光学系统——照明系统、图像系统、图像观察和记录系统； 2）真空系统； 3）电源和控制系统。 电子枪、第一聚光镜、第二聚光镜、聚光镜光阑、样品台、物镜光阑、物镜、选区光阑、中间镜、投影镜、双目光学显微镜、观察窗口、荧光屏、照相室。 5. TEM 和光学显微镜有何不同？ 光学显微镜用光束照明，简单直观，分辨本领低（0.2 微米），只能观察表面形貌，不能做微区成分分析；TEM 分辨本领高（1A）可把形貌观察，结构分析和成分分析结合起来，可以观察表面和内部结构，但仪器贵，不直观，分析困难，操作复杂，样品制备复杂。 6.几何像差和色差产生原因，消除办法。 球差即球面像差，是由于电磁透镜的中心区域和边缘区域对电子的折射能力不符合预定的规律而造成的。 减小球差可以通过减小CS 值和缩小孔径角来实现。 色差是由于入射电子波长（或能量）的非单一性造成的。 采取稳定加速电压的方法可以有效的减小色差；适当调配透镜极性；卡斯汀速度过滤器。 7.TEM 分析有那些...
