电子测量技术练习题

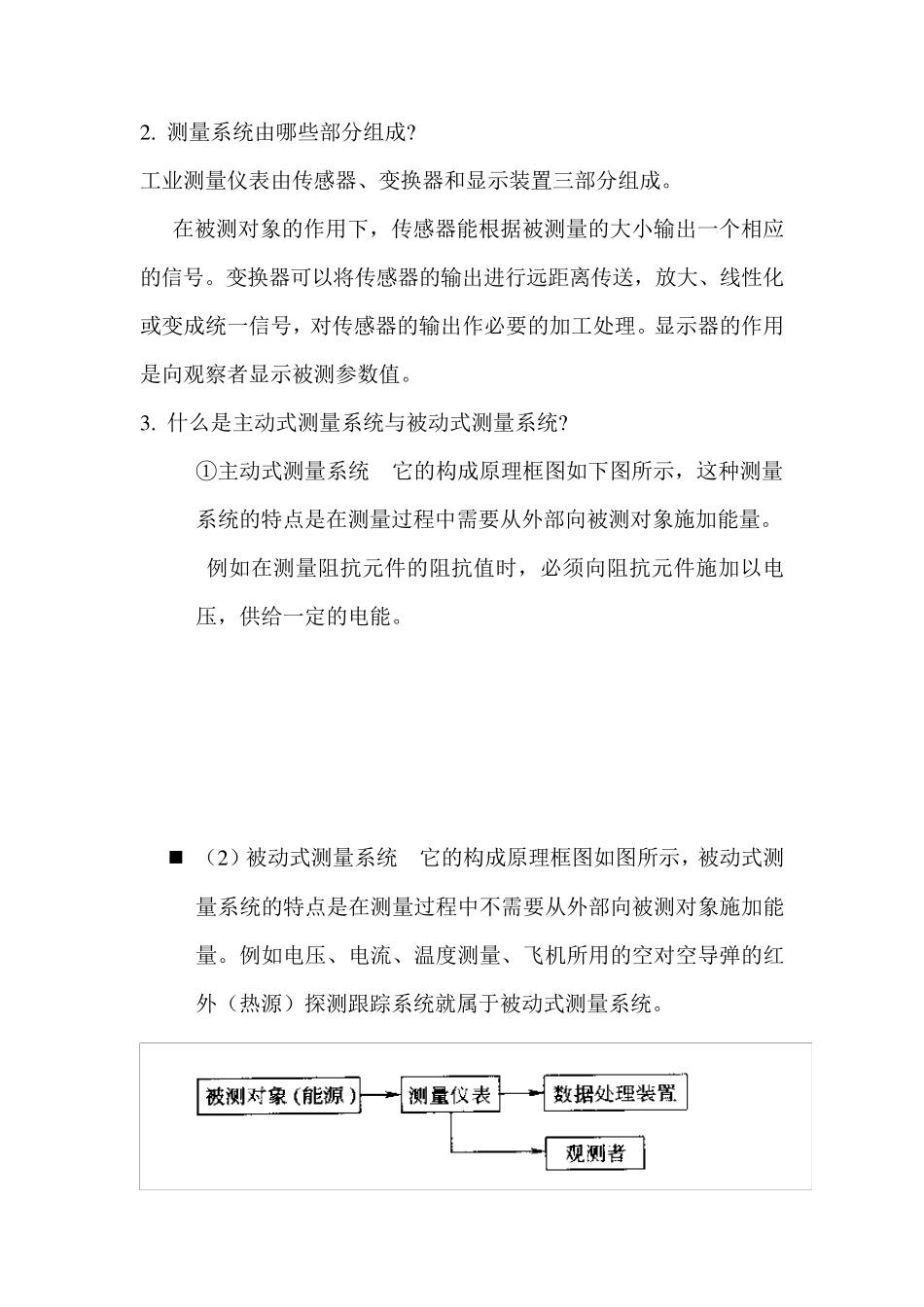

2. 测量系统由哪些部分组成? 工业测量仪表由传感器、变换器和显示装置三部分组成。 在被测对象的作用下，传感器能根据被测量的大小输出一个相应的信号。变换器可以将传感器的输出进行远距离传送，放大、线性化或变成统一信号，对传感器的输出作必要的加工处理。显示器的作用是向观察者显示被测参数值。 3. 什么是主动式测量系统与被动式测量系统? ①主动式测量系统 它的构成原理框图如下图所示，这种测量系统的特点是在测量过程中需要从外部向被测对象施加能量。 例如在测量阻抗元件的阻抗值时，必须向阻抗元件施加以电压，供给一定的电能。  （2）被动式测量系统 它的构成原理框图如图所示，被动式测量系统的特点是在测量过程中不需要从外部向被测对象施加能量。例如电压、电流、温度测量、飞机所用的空对空导弹的红外（热源）探测跟踪系统就属于被动式测量系统。 4 . 什么是开环式测量系统与闭环式测量系统？ （1）开环式测量系统 开环式测量系统的框图和信号流图如图所示，  其输入输出关系为 y=G1G2G3X  式中， G1、G2、G3 为各环节放大倍数。 开环式测量系统和信号流图 采用开环方式构成测量系统，虽然从结构上看比较简单，但缺点是所有变换器特性的变化都会造成测量误差。 （2）闭环式测量系统框图和信息流图如下图所示： 该系统的输入信号为x ，则系统的输出为 式中， 是二 次 变 换 器 与输出变 换 器 的总 放 大 倍 数 ，即 ，是反馈系统的放大倍数 , 当 ＞＞1 时，上式变成 很显然，这时整个系统的输入输出关系将由反馈系统的特性决定，二次变换器特性的变化不会造成测量误差或造成的误差很小。 xy 121GGxy15. 测量误差有哪几种?怎样减少误差? 测量误差——出现测量结果与实际值（真值）有差异，这种差异称为测量误差。 （1）测量误差是的不可避免的。 （2）寻找误差的来源，尽可能防止误差和减小误差。 （3）测量结果进行正确的处理，使测量结果接近被测量对象的实际情况。 测量误差按表示方法分类有绝对误差、相对误差、允许误差。 对任何一物理量的测量，除了对被测项目的工作原理有比较清楚的了解外，最重要的还应熟悉仪器，掌握测量的方法，才能准确迅速地完成测量任务。 分清误差的来源，按各种误差的克服办法去减小误差，这是最根本的途径和最有效的措施。 1．减小方法误差2．减小使用误差3．减小人身误差 4．减小仪器误差 5．误差...
