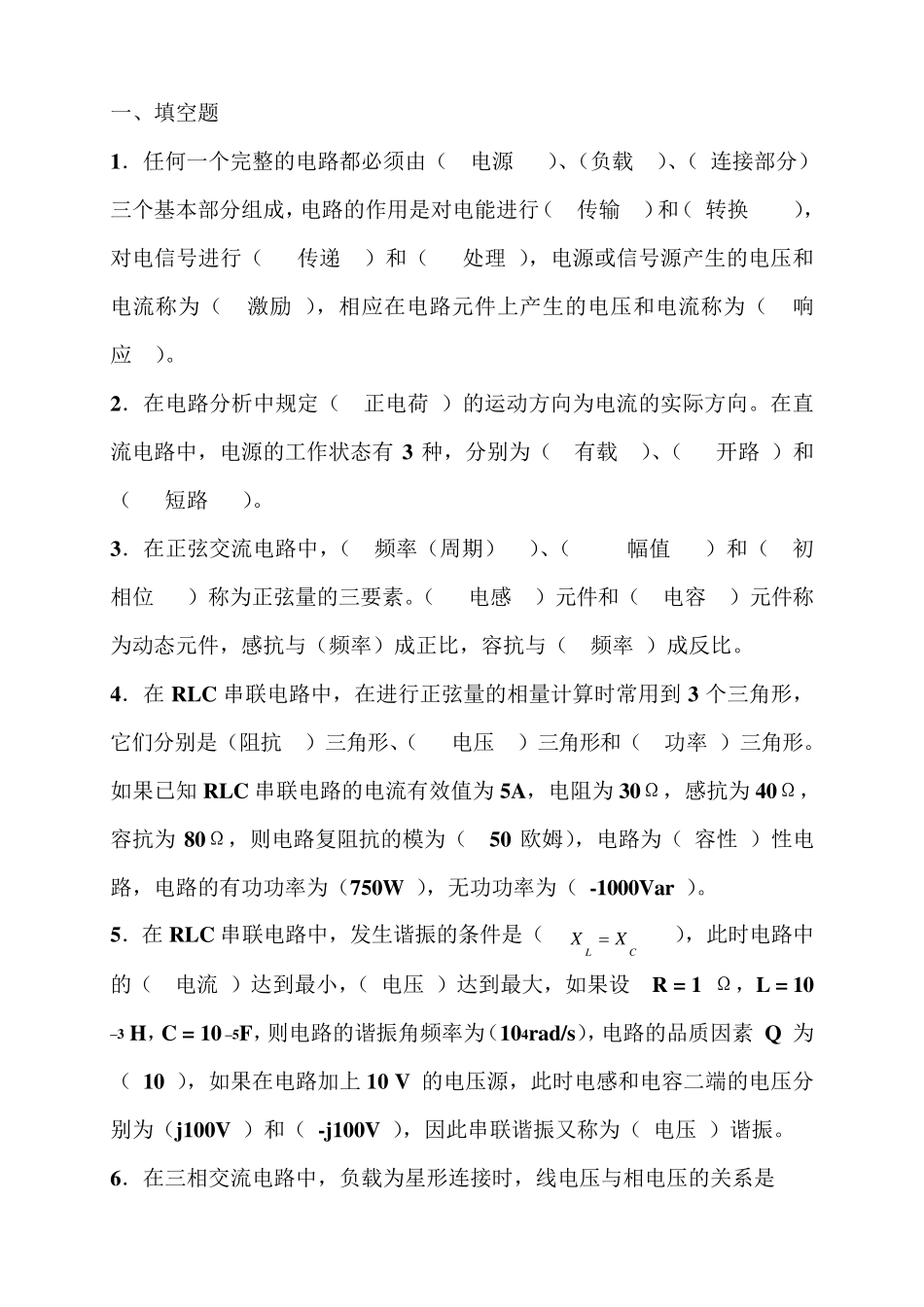

一、填空题 1．任何一个完整的电路都必须由（ 电源 ）、（负载 ）、（ 连接部分）三个基本部分组成，电路的作用是对电能进行（ 传输 ）和（ 转换 ），对电信号进行（ 传递 ）和（ 处理 ），电源或信号源产生的电压和电流称为（ 激励 ），相应在电路元件上产生的电压和电流称为（ 响应 ）。 2．在电路分析中规定（ 正电荷 ）的运动方向为电流的实际方向。在直流电路中，电源的工作状态有3 种，分别为（ 有载 ）、（ 开路 ）和（ 短路 ）。 3．在正弦交流电路中，（ 频率（周期） ）、（ 幅值 ）和（ 初相位 ）称为正弦量的三要素。（ 电感 ）元件和（ 电容 ）元件称为动态元件，感抗与（频率）成正比，容抗与（ 频率 ）成反比。 4．在RLC 串联电路中，在进行正弦量的相量计算时常用到3 个三角形，它们分别是（阻抗 ）三角形、（ 电压 ）三角形和（ 功率 ）三角形。如果已知RLC 串联电路的电流有效值为5A，电阻为30Ω，感抗为40Ω，容抗为80Ω，则电路复阻抗的模为（ 50 欧姆），电路为（ 容性 ）性电路，电路的有功功率为（750W ），无功功率为（ -1000Var ）。 5．在RLC 串联电路中，发生谐振的条件是（ CLXX ），此时电路中的（ 电流 ）达到最小，（ 电压 ）达到最大，如果设 R = 1 Ω，L = 10 –3 H，C = 10 –5F，则电路的谐振角频率为（104rad/s），电路的品质因素 Q 为（ 10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电压分别为（j100V ）和（ -j100V ），因此串联谐振又称为（ 电压 ）谐振。 6．在三相交流电路中，负载为星形连接时，线电压与相电压的关系是 （ PlUU3），线电流和相电流的关系是（plII ），线电压和相电压的相位关系是（线电压超前相电压3 0 ）。负载为三角形连接时，线电压和相电压的关系是（plUU ），线电流和相电流的关系是（plII3 ），线电流和相电流的相位关系是（ 线电流滞后相电3 0 ）。 7．在交流铁心线圈电路中，电路会产生功率损耗，除了（ 铜损 ）之外还有（ 铁损），主要由（磁滞）损耗和（ 涡流）损耗组成。磁性材料根据剩磁和矫顽磁力可分为（ 软磁 ）、（ 永磁 ）和（ 矩磁 ）三类。变压器可以进行（ 电压 ）变换、（ 电流 ）变换、（ 阻抗 ）变换。 8．电动机主要分为（ 交流 ）电动机和（ 直流 ）电动机二大类。三相交流异步电动机根据转子结构不同...
